芯片废水处理工程需根据废水分类（酸性/有机/含氟/CMP抛光）采用分质处理工艺。典型工艺碳排放强度为2.20-3.69 kg CO₂e/m³，其中G工艺碳排放最低（日排放12吨），出水可达GB 3838-2002 Ⅲ类标准。300mm晶圆厂日废水量可达9800m³，需采用预处理+化学沉淀+高级氧化+膜处理的组合工艺路线。

芯片制造企业为何需要专业废水处理工程

半导体行业生产过程中产生的废水含有重金属（Cu、Ni、Pb、 Cd、Cr）、氢氟酸、CMP纳米颗粒（SiO₂、Al₂O₃）等污染物，这些物质对生态环境和人体健康构成严重威胁。以铜离子为例，集成电路制造废水中铜浓度可达50-200mg/L，远超地表水环境质量标准限值。2025年以来国家环保督察常态化，芯片企业环保违规成本持续上升，多地半导体园区已要求废水处理设施必须满足DB34/4294等地方标准，出水COD≤30mg/L、总氮≤10mg/L。

GB 3838-2002 Ⅲ类标准是芯片废水处理工程的基本出水目标，该标准要求氟化物≤1.0mg/L、重金属≤0.1mg/L。废水处理合规已成为晶圆厂环评审批的前置条件，未达标企业面临停产整改风险。300mm晶圆厂因生产规模大（日废水量达9800m³），对废水处理系统的稳定性和处理能力提出更高要求。

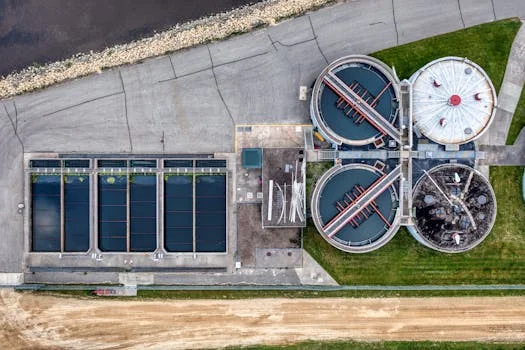

7种芯片废水处理工艺碳排放对比与效能分析

根据深圳市坪山区水务局2025年发布的碳排放核算研究（来源：碳排放与效能特征研究，2025-01），7种典型芯片废水处理工艺A~G的碳排放强度存在显著差异。

G工艺综合碳排放最低，日排放量仅1.2×10⁴ kg CO₂e/d，相比其他工艺减排10%-35%。碳排放构成分析显示，间接电耗占比最高，达30%，其次是直接甲烷排放（3.3×10³ kg CO₂e/d）和氧化亚氮排放（2.9×10³ kg CO₂e/d）。

单位用地碳排放强度方面，A工艺仅0.71 kg CO₂e/m²，适合用地充裕项目；G工艺1.93 kg CO₂e/m²，适用于土地资源紧张的工业园区。广东省某电子工业企业5200 m³/d芯片废水处理工程采用G工艺，确保出水符合GB 3838-2002 Ⅲ类标准。

300mm晶圆厂废水处理工程实例：9800m³/d项目参数详解

300mm芯片半导体厂日废水量可达9800m³，按污染物类别分为酸性废水、有机废水、含氟废水和CMP抛光废水四类。生产车间按照污染物类别对废水分类收集，避免混合处理导致的药剂浪费和处理效率下降。

提升泵站负责将各车间废水输送至污水处理站，根据不同种类废水的特点进行分质处理。研究数据显示，分质处理可降低整体处理成本20%-35%，同时减少药剂消耗和污泥产量。

广东某电子工业企业5200 m³/d项目采用G工艺处理单元，针对氟化物及有机碳/氮处理挑战进行专项设计。该项目通过优化能源利用模式和工艺参数，有效控制碳排放，确保出水水质稳定达标。

大规模晶圆厂废水处理工程的核心设备包括调节池、反应沉淀池、高级氧化塔、膜分离装置（MBR/RO）及污泥脱水系统。各处理单元的设计参数需根据进水水质和出水要求进行定制化调整，典型的MLSS浓度控制在8000-12000 mg/L，膜通量8-15 L/(m²·h)。

如需了解半导体废水排放标准与合规要求，可参考半导体废水达标排放合规指南。

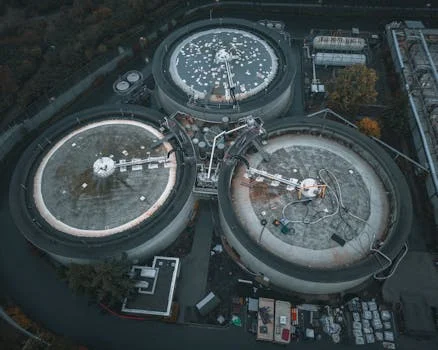

四类芯片废水的核心处理工艺与设备选型要点

芯片制造过程中产生的四类废水性质差异显著，需采用针对性的处理工艺。以下为各类废水的推荐处理方案及关键设备选型参数：

酸性废水处理的关键是pH调节和重金属去除。采用铁盐（FeSO₄或FeCl₃）进行化学沉淀时，铁投加量建议为重金属离子浓度的2-3倍，反应pH控制在8.5-9.5，絮凝阶段PAM投加量0.5-2mg/L。

有机废水中难降解有机物（如光刻胶残渣）需通过高级氧化技术预处理。Fenton氧化对COD去除率可达60%-80%，但需控制H₂O₂投加量（通常0.5-2 g/L）和反应pH（2.5-3.5）。臭氧氧化适用于高色度废水，臭氧投加量15-30 mg/L，接触时间20-40min。

含氟废水处理推荐石灰沉淀法，石灰（Ca(OH)₂）投加量按Ca/F质量比3.5:1计算，可将氟离子浓度从50-200mg/L降至

CMP抛光废水因含有纳米级颗粒（比表面积大、稳定性强），传统沉淀工艺难以有效处理。超滤膜截留分子量建议100-500kDa，可去除95%以上的纳米颗粒。MBR+RO组合工艺适合高标准回用需求，出水浊度

如需了解具体设备选型细节，可参考半导体废水处理设备选型指南和半导体含氟废水处理工艺选型。

芯片废水处理工程投资预算与运行成本参考

芯片废水处理工程的投资成本与处理规模、工艺路线选择密切相关。以下为不同规模项目的典型投资预算：

数据显示，处理量翻倍至200m³/d时，单位投资成本下降15%-20%，规模效应显著。运行成本构成方面，化学药剂消耗占30%-45%，高级氧化工艺电耗占比25%-35%，膜更换费用约0.1-0.2元/吨水。

G工艺通过优化能源利用模式可降低电耗15%-20%，按0.8元/kWh电价计算，年节电费用可达15-30万元（以500m³/d规模计）。设备使用寿命方面，处理设备15-20年，膜组件5-8年需更换。

选址建议采用MBR一体化设备，安装周期缩短50%，适合用地紧张或需快速部署的项目。如需了解更多工业废水处理方案，可参考100吨/天工业废水处理解决方案。

芯片废水处理工程实施流程与常见问题

芯片废水处理工程实施需遵循标准化流程，确保项目按期达标：

第一步：水质检测。需覆盖pH、重金属（Cd、Cr、Pb、Ni、Cu）、COD、氨氮、氟化物、SS等指标，建议连续取样3-5天以掌握水质波动规律。检测报告是方案设计的基础依据。

第二步：方案设计。根据水质检测结果和处理目标（GB 3838-2002 Ⅲ类或DB34/4294），确定废水分类和分质处理工艺路线，编制初步设计文件和工程概算。

第三步：设备采购。核心设备包括提升泵、反应沉淀池、膜组件（MBR/UF/RO）、电控系统。建议选用国产成熟品牌，膜元件优先选择抗污染型。

第四步：安装调试。设备到场后需进行72小时连续运行测试，验证各处理单元的协同效果。调试阶段重点关注pH调节精度、药剂投加量和膜通量稳定性。

第五步：试运行。连续运行30天，监测出水水质变化，记录运行参数和能耗数据。出水水质第三方检测报告是环保验收的必要文件。

第六步：达标验收。编制环保竣工验收报告，向当地生态环境部门申请排污许可证。运维团队建议配备1名环保工程师和2-3名操作工。

工程实施周期通常为4-8个月（不含土建），土建工程需额外预留2-3个月。如需了解更多半导体废水处理厂家选择要点，可参考半导体废水处理厂家选择指南。

常见问题

芯片废水处理工艺有哪些？哪种碳排放最低？

芯片废水处理工艺主要分为A至G七种类型，涵盖预处理、化学沉淀、高级氧化、膜分离等单元组合。根据2025年发布的碳排放核算研究，G工艺碳排放强度最低（2.39 kg CO₂e/m³），日排放量仅12吨，相比其他工艺减排10%-35%。G工艺通过优化能源利用模式和工艺参数，特别适合碳排放控制优先的芯片企业。

300mm晶圆厂废水处理工程一天能处理多少立方？

300mm芯片半导体厂日废水量可达9800m³，按污染物类别分为酸性废水、有机废水、含氟废水和CMP抛光废水四类。采用分质处理工艺后，各车间废水通过提升泵站输送至污水处理站，根据水质特征进行针对性处理。该规模项目总投资约2500-3500万元，采用G工艺可确保出水稳定达到GB 3838-2002 Ⅲ类标准。

半导体含氟废水和CMP抛光废水处理有什么区别？

含氟废水主要采用石灰沉淀法，石灰投加量按Ca/F质量比3.5:1计算，可将氟离子从50-200mg/L降至

芯片废水处理设备选型应该考虑哪些参数？

设备选型需考虑以下关键参数：进水水质（pH、重金属浓度、COD、氟化物）、处理规模（日废水量）、出水标准（GB 3838-2002 Ⅲ类或DB34/4294）、场地限制（用地面积、承重要求）、运行成本预算（电耗、药耗、人工）。酸性废水处理需关注中和反应槽材质（耐酸防腐）和膜组件耐污染性能；有机废水处理需评估高级氧化设备的臭氧发生量或H₂O₂投加能力。

建设一个芯片废水处理工程需要多少投资预算？

投资预算与处理规模密切相关：100m³/d规模约45-60万元（MBR+RO组合工艺），200m³/d规模约75-95万元（单位投资下降15%-20%），500m³/d规模约180-250万元（采用G工艺）。运行成本约1.5-3.5元/吨水，其中化学药剂占30%-45%，电耗占25%-35%。设备使用寿命15-20年，膜组件5-8年需更换，更换成本约0.1-0.2元/吨水。
