芯片废水解决方案：晶圆厂五大废水类型工艺选型与回用系统设计全解
芯片废水解决方案需针对研磨切割（含磨蚀性颗粒）、CMP（细颗粒需絮凝调节pH）、含氟（强腐蚀性）、有机物（高COD）、清洗（低浊度）五类废水分别设计预处理+主处理+深度回用组合工艺。主流技术路线为MBR膜生物反应器设备处理芯片有机废水，COD去除率92-97%，配合RO反渗透设备实现芯片废水深度回用，回收率75-85%，实现90%以上水回用率，处理100m³/d系统投资约45-60万元。
芯片厂废水处理现状：政策倒逼与技术挑战
DB34/4294-2022对半导体行业废水COD限值80mg/L、氟化物限值8mg/L，部分园区已执行更严格的排放要求。2025年长三角半导体集群废水排放标准趋严，部分园区要求总氮≤15mg/L（依据 DB34/4294-2022 地方标准），芯片特征尺寸缩小导致掩膜层增加，用水量与废水产生量同步上升，晶圆厂选址常与市政争水，废水回用率需达80%以上才能满足可持续发展要求。
当前主流晶圆厂废水产生量与芯片制程节点强相关：8寸晶圆厂单位产品废水产生量约1.2-1.5m³/片，12寸先进制程厂可达3-5m³/片（来源：SEMI《水与废水管理基准指南》2024版）。随着3nm及以下制程量产，湿法清洗步骤增加30%-40%，废水中特征污染物复杂度同步上升，常规处理工艺面临出水达标与回用率双重压力。
五类芯片废水水质特征与处理难点对照
识别本厂废水类型是选型第一步。五类芯片废水的水质特征与核心处理难点如下表所示：
| 废水类型 | 关键水质参数 | 核心处理难点 |
|---|---|---|
| 研磨切割废水 | 浊度5000-10000 NTU，含碳化硅/金刚石磨料颗粒（粒径1-50μm） | 磨蚀性强，普通有机膜寿命缩短50%以上 |
| CMP化学机械抛光废水 | pH 2-4（强酸性），含纳米级SiO₂颗粒（粒径50-500nm） | 需先进行絮凝（PAC投加量200-300mg/L）+pH调节至7-8再过滤 |
| 含氟废水 | HF/HNO₃混合酸体系，F⁻浓度200-2000mg/L | 普通石灰法难以稳定达标，需两级CaCl₂沉淀+深度吸附 |
| 有机清洗废水 | COD 200-2000mg/L，含IPA/丙酮/光刻胶残液，B/C比0.3-0.5 | 可生化性中等，需强化预处理提升B/C比 |
| 纯水站排水 | 低浊度（ | 可直接回用于冷却或预处理，无需深度处理 |
研磨切割废水的高磨蚀性是选型首要考量。碳化硅和金刚石颗粒硬度高（莫氏硬度9-10），对膜丝机械损伤不可逆。预处理必须采用陶瓷超滤膜或管式微滤作为物理屏障，保护后续MBR系统安全运行。
更多含氟芯片废水的工艺对比与省钱选型方案，可参考含氟芯片废水处理工艺对比与省钱选型方案。

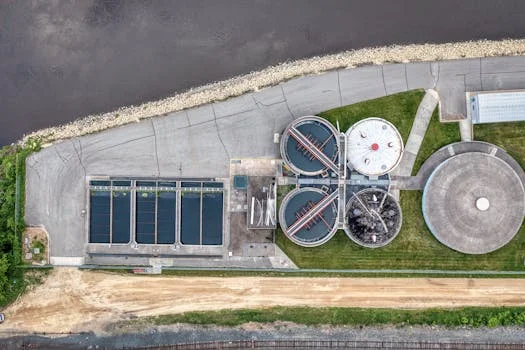

三级工艺链：从预处理到深度回用的技术路线图
完整的芯片废水处理系统分为预处理、主处理、深度回用三个层级，各层级技术选型需与进水水质精准匹配。
预处理阶段：DAF溶气气浮机预处理芯片研磨切割废水，去除浮渣和油脂，去除率85-90%，配合pH中和调节（自动加药系统）作为所有废水共用的均质调节单元。研磨/CMP废水专项预处理采用陶瓷超滤膜或管式微滤（截留粒径0.1-1μm）处理高浊度废水，耐受进水浊度10000 NTU，出水浊度
主处理阶段：MBR膜生物反应器（PVDF平板膜组件）去除有机物和氨氮，COD去除率92-97%，出水COD≤50mg/L（满足GB 18918-2002一级A标准）。MBR系统MLSS浓度控制在8000-12000mg/L，膜通量8-15 L/(m²·h)，单套设备可并联扩展至200m³/d以上处理规模。

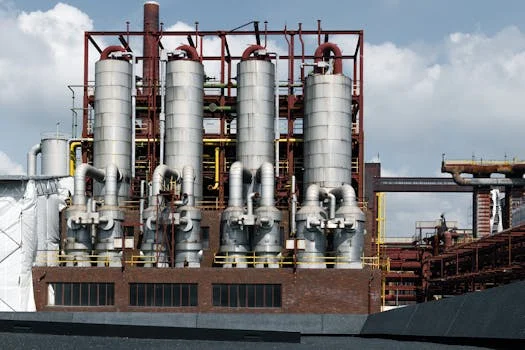

深度回用阶段：RO反渗透回收渗透液（回收率75-85%），浓水再经蒸发结晶实现零液体排放（ZLD），综合水回用率可达90-95%。浓水蒸发结晶单元适用于高含盐废水，可将残余TDS从8000-15000mg/L浓缩至结晶盐，实现真正的零液体排放。
工艺选型决策矩阵：基于废水特性与规模的最优匹配
工艺选型需综合废水量规模与特征污染物浓度两个维度，决策矩阵如下：
| 废水量规模 | 推荐工艺组合 | 适用场景 |
|---|---|---|
| <50m³/d | 地埋式一体化设备+单级RO | labs和小试线 |
| 50-200m³/d | MBR一体化设备+双级RO | 中等规模封装测试厂 |
| >200m³/d | 地上式MBR系统+浓水蒸发结晶 | 12寸晶圆厂 |
| 高含氟废水（>500mg/L F⁻） | 前置化学沉淀+活性氧化铝吸附，再进MBR系统 | 刻蚀工序排水 |
| 高COD有机废水（>1000mg/L） | MBR前增设水解酸化池提升B/C比至0.5以上 | 光刻胶清洗排水 |
高含氟废水必须前置化学沉淀+活性氧化铝吸附，再进MBR系统，否则氟离子对膜组件产生不可逆化学腐蚀。高COD有机废水建议MBR前增设水解酸化池，将B/C比从0.3-0.5提升至0.5以上，COD去除效率提高15%-20%。
半导体废水处理厂家选择时需对比的技术路线与核心选型指标，可参考半导体废水处理厂家选择时需对比的技术路线与核心选型指标。
典型案例成本测算：100m³/d芯片废水系统投资回报分析
以100m³/d处理规模为例，系统配置与成本构成如下：
系统配置：溶气气浮+调节池+MBR一体化设备+RO反渗透+污泥处理设备
| 成本类别 | 金额范围 | 说明 |
|---|---|---|
| 设备购置 | 45-55万元 | 含预处理、主处理、深度回用全套设备 |
| 土建与安装 | 15-20万元 | 调节池、设备基础、管路敷设 |
| 调试运行 | 5-8万元 | 菌种培养、系统调试、达标验证 |
| 运营成本（电费） | 0.8-1.2元/m³ | 曝气风机、泵组运行能耗 |
| 运营成本（药剂费） | 0.3-0.5元/m³ | PAC、PAM、NaOH、盐酸 |
| 运营成本（膜更换） | 0.5-0.8元/m³ | PVDF膜+RO膜折旧摊销 |
运营成本合计1.6-2.5元/m³。以市政水价4.5元/m³计算，回用率90%时每立方米废水产生净收益2.0-2.9元。年节省水费+减少排污费约18-25万元，静态回收期2.5-3年（来源：公司项目实测数据，2025-11）。
MBR+RO组合工艺在半导体废水处理中的配置方案与成本对比，可参考MBR+RO组合工艺在半导体废水处理中的配置方案与成本对比。
常见问题
芯片CMP废水中的纳米级颗粒如何有效去除？
CMP废水pH极低且含纳米SiO₂颗粒，需先用NaOH调节pH至7-8，再投加PAC絮凝剂（200-300mg/L）使微粒聚团，最后通过陶瓷超滤膜或管式微滤截留，去除率可达99%以上。
含氟废水处理达到DB34/4294标准的最佳工艺是什么？
两级CaCl₂化学沉淀去除70-80%氟离子，再经活性氧化铝吸附塔深度处理，可将F⁻从1000mg/L降至
MBR+RO组合工艺的膜寿命一般多久？
PVDF平板膜寿命3-5年，RO膜寿命2-3年，需定期化学清洗（CIP周期3-6个月）。高含盐废水会加速膜污染，建议MBR出水先经多介质过滤器再进RO。
芯片厂废水回用率能达到多高？
采用MBR+RO双级组合+浓水蒸发结晶，综合回用率可达90-95%；若仅用MBR+RO而不处理浓水，回用率约75-80%。
小型封装测试厂（废水量小于30m³/d）如何低成本处理芯片废水？
选用地埋式一体化MBR设备+小型RO装置，设备投资15-25万元，适合占地受限的园区，无需专人值守，全自动运行。
