半导体废水中水回用:工艺选型、参数对比与投资回收期

半导体废水中水回用:工艺选型、参数对比与投资回收期

半导体行业水资源困境与回用必要性

半导体晶圆厂用水需求持续攀升,芯片每缩小一个节点掩膜层数量增加,单片晶圆加工用水量同步增长。全球半导体产能扩张背景下,晶圆厂与市政机构争夺淡水资源的矛盾日益尖锐。300mm芯片半导体厂日产废水量达9,800m³,其中酸碱废水与含氟废水占比最大,合计约2,000m³/d(依据《300mm芯片半导体厂废水处理工程分析》,浙江海芯微半导体科技有限公司,2021年)。

废水排放带来的环境压力同样不容忽视。含氟废水排入自然水体将危害动植物并最终影响人体健康;含铜废水直接排放会破坏水质稳定性;高浓度氨氮废水则易引发水体富营养化。随着环保法规趋严,废水零排放(ZLD)已成行业趋势,提前布局中水回用系统可规避合规风险并降低废水排放费用。对晶圆厂而言,回用系统不仅是环保设施,更是保障生产用水连续性的战略投资。

三大主流工艺技术原理与参数对比

当前半导体废水中水回用主流工艺包括MBR+RO组合、陶瓷膜超滤和生物处理三大技术路线,各自适用于不同的废水特性和回用目标。

MBR+RO组合工艺MBR一体化设备作为核心生物处理单元,MBR出水COD稳定在≤50mg/L(依据GB 18918-2002一级A标准),SS接近零;后续RO反渗透设备实现废水深度脱盐,产水率可达95%用于生产回用。该组合适合对回用水质要求极高的场景,如超纯水系统补水。

陶瓷膜超滤工艺以纳诺斯通CM-151为代表,进水浊度耐受高达10,000 NTU,无需繁复预处理即可直接处理研磨切割废水和CMP废水,回收率超过90%,膜寿命3-5年(来源:Nanostone Water技术资料)。耐磨蚀特性使其在含高浓度磨粒的废水中表现优于有机膜。

生物处理+MBBR工艺采用Bio-Infinity技术结合厌氧流化床(AFB),耐受进水流量和浓度波动,适合处理含有机碳、氨氮和硝酸盐浓度较高的综合废水。以台湾科技园项目为例,该方案日处理35,000m³,进水水质波动时仍保持稳定运行(来源:Gradiant案例,2022年)。

预处理阶段,溶气气浮机有效去除CMP废水中的细微颗粒和油脂,高效沉淀池沉淀速度20-40m³/h、节约药剂10%-30%,两者均为主处理单元提供稳定进水条件。

工艺路线适用废水类型回收率膜寿命预处理要求典型投资(元/m³·d)
MBR+RO组合高有机物负荷、酸碱综合废水85%–95%2–3年(有机膜)需MBR预处理,SS≤200mg/L3,500–5,500
陶瓷膜超滤+RO高磨蚀性颗粒、高浊度废水80%–95%3–5年仅需简单过滤4,000–6,000
MBBR+深度处理高氨氮、高硝酸盐综合废水55%–70%2–3年(膜组件)需除磷预处理2,500–4,000

废水类型与最优工艺匹配决策矩阵

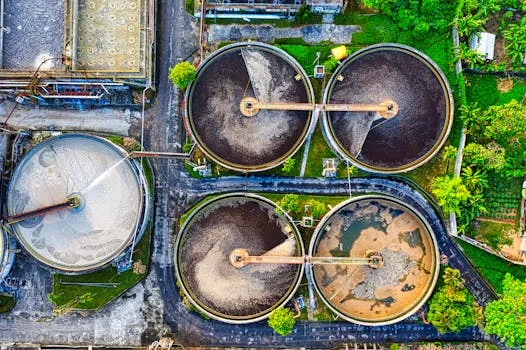

半导体废水中水回用 - 废水类型与最优工艺匹配决策矩阵
半导体废水中水回用 - 废水类型与最优工艺匹配决策矩阵

晶圆厂排放的含氟、CMP、含铜等废水特性差异显著,工艺选型失误将导致膜污染加速和处理成本激增。以下矩阵根据废水类型直接匹配最优工艺路线。

含氟废水(浓度747mg/L):化学沉淀法+二级过滤处理,去除率超过90%,出水可降至40mg/L,适用于需要深度除氟的回用系统(依据浙江海芯微项目数据,2021年)。出水经陶瓷膜超滤预处理后进入RO,可稳定达到回用标准。

CMP研磨废水:含高浓度细微磨蚀性颗粒,需先进行絮凝和pH值调节,再经陶瓷超滤膜过滤处理,防止磨粒损伤膜面。直接采用有机膜会导致膜孔堵塞和通量急剧下降,清洗频率增加3-5倍。

研磨切割废水:磨蚀性颗粒直接损伤传统有机膜,陶瓷膜耐磨特性优势显著,可实现直接过滤无需繁复预处理,简化工艺流程并降低运营成本。

含铜/含银金属清洗废水:化学混凝沉淀+活性炭吸附处理后,纯水可回用于生产,同时实现金属回收。出水经RO深度处理后电导率可降至50μS/cm以下。

高浊度混合废水:陶瓷膜方案可将回收率从60%提升至80%以上(依据Sandisk SH案例),稳定水质满足RO进水要求,避免高浊度冲击导致后续膜组件性能衰减。

废水类型核心挑战推荐工艺关键参数
含氟废水(747mg/L)高氟离子浓度需深度处理化学沉淀+陶瓷超滤+RO去除率>90%,出水≤40mg/L
CMP研磨废水细微颗粒易堵塞膜孔絮凝pH调节+陶瓷超滤进水浊度≤10,000 NTU
研磨切割废水磨蚀性颗粒损伤有机膜陶瓷超滤直接过滤耐磨蚀,无需预处理
含铜/含银废水重金属回收与深度脱盐化学混凝+活性炭+RO出水铜离子≤0.5mg/L
高浊度混合废水水质波动大影响RO运行陶瓷超滤预处理+RO回收率60%→80%+

工程投资估算与ROI回收期测算

采购决策需要明确的财务数据支撑。以下投资估算基于国内300mm晶圆厂案例和北美fab项目经验,供工程总监进行初步投资分析。

日处理100m³系统投资约45万元(折合4,500元/m³·d),含格栅集水、调节池、MBR一体化设备、RO深度处理、污泥脱水和电控系统,适用于中小型fab生产线废水回用。

大型项目(日处理35,000m³)采用MBBR+陶瓷膜组合,回收率57%,每日回用约20,000m³(依据Gradiant台湾科技园项目,2022年),显著降低对新鲜水采购的依赖。以工业水价5元/m³计算,每日节省水费约10万元,年化节约超过3,000万元。

北美fab陶瓷膜方案实现95%回收率,运营可靠且维护需求极低,年综合节省$800,000(含处理成本、排放费用和淡水采购三方节约,来源:Nanostone Water案例)。该数据验证了陶瓷膜在高标准回用场景中的长期经济效益。

回收率每提升10%,对应投资回收期可缩短0.8-1.2年,需结合当地水价进行精确测算。以水价5元/m³、日处理量1,000m³为例:回收率从60%提升至70%,年增收约18.25万元,叠加排放费用减免,3-4年可完成投资回收。

膜组件更换成本占运营成本15-20%。陶瓷膜寿命3-5年优于有机膜2-3年,长期综合成本更低。以10年运行周期计算,陶瓷膜方案的全生命周期成本比有机膜方案低约12%-18%。

处理规模工艺路线总投资(万元)回收率年运行成本(万元)投资回收期(年)
100 m³/dMBR+RO45–5585%18–252.5–4.0
1,000 m³/d陶瓷超滤+RO350–50090%120–1802.0–3.5
10,000 m³/dMBBR+陶瓷超滤+RO3,500–5,50075%800–1,2001.5–3.0
35,000 m³/dBio-Infinity+深度处理12,000–18,00057%3,000–4,5001.5–2.5

典型案例:不同规模晶圆厂回用方案对比

半导体废水中水回用 - 典型案例:不同规模晶圆厂回用方案对比
半导体废水中水回用 - 典型案例:不同规模晶圆厂回用方案对比

以下三个案例覆盖从大型fab到中小型封装测试厂的全场景,验证前述工艺选择逻辑的实际效果。

台湾科技园大型fab(35,000m³/d):采用Gradiant多级处理方案,Bio-Infinity+AFB组合应对高浓度氨氮和硝酸盐波动,2022年全面运营回收57%约20,000m³/d,突破淡水供应瓶颈对产能的限制(来源:Gradiant案例,2022年)。该项目选址空间受限,传统方案无法在不中断现有运营的条件下完成工程实施。

北美半导体制造商HF废水升级:原系统面临合规压力,纳诺斯通陶瓷膜系统替代原有处理工艺后实现95%回收率,运营可靠且维护需求极低,年节省综合成本$800,000(来源:Nanostone Water案例)。该案例表明陶瓷膜在高标准HF废水处理中的技术优势和经济效益。

亚洲先进封装测试厂:有机超滤膜频繁污染导致处理能力下降和成本上升,更换为陶瓷膜后消除对第三方废水处理的依赖,CIP清洗周期延长至三个月以上,回收率超过95%(来源:Nanostone Water案例)。

Sandisk SH高浊废水项目:混合高浊废水处理系统更换陶瓷膜方案后,回收率从60%提升至80%以上,占地面积减少、运营成本降低(来源:Nanostone Water案例)。该案例验证了针对高浊度混合废水的工艺选型方向。

半导体废水中水回用常见问题

半导体废水中水回用系统投资回收期多长?

中小型fab(100-500m³/d)投资回收期约2-4年,大型项目(10,000m³/d以上)约1.5-3年,具体取决于当地工业水价、废水特性和回用率目标。以日处理量1,000m³、水价5元/m³为例,回收率每提升10%,年节约成本约18万元,对应回收期缩短0.8-1.2年。

MBR和陶瓷膜哪个更适合半导体废水处理?

高磨蚀性颗粒废水(研磨切割、CMP)优先选择陶瓷膜超滤作为预处理,其耐磨蚀特性可大幅延长后续MBR膜寿命并降低清洗频率。高有机物负荷废水(酸碱综合废水)优先选择MBR+RO组合工艺,MBR一体化设备作为回用系统核心生物处理单元,出水水质稳定达标。具体方案需结合废水水质检测数据确定。

中水回用水质需要达到什么标准?

需符合GB/T 19923-2005城市杂用水水质标准,回用于冲厕、绿化、道路清扫等场景。超纯水系统回用需达18MΩ·cm电阻率标准,经过RO深度脱盐和抛光处理后才能满足。不同回用途径对应不同的水质指标要求,选型设计阶段须明确回用目标。

晶圆厂如何确定合适的回用率目标?

空间受限项目建议目标回收率60%-70%,优先解决占地问题;环保合规严格地区建议90%以上,降低排放费用和合规风险;水资源匮乏地区可追求废水零排放(ZLD),以RO浓液蒸发结晶为末端处理。回用率每提升10个百分点对应边际投资成本增加,需根据水价和排放费进行经济性分析。

废水回用系统占地面积大不大?

陶瓷膜系统占地紧凑,适合空间受限设施,高浊度进水直接处理无需大型预处理构筑物。MBR+RO组合需预留约500-800㎡/万吨日处理量,厌氧池和MBR生物反应池占用主要空间。大型项目(日处理10,000m³以上)建议提前进行总图规划,预留足够的废水处理用地。
