半导体废水出水标准最新版：完整指标限值表与合规工艺选型指南

半导体废水排放标准体系全貌

半导体废水出水须同时满足《电子工业水污染物排放标准》（GB 39731-2020）及地方排放标准。以安徽省DB34/4294-2022为例，新建企业自2023年1月1日起执行，现有企业自2025年1月1日起执行。核心控制指标包括总毒性有机物（30种化合物）、氟化物、化学需氧量、氨氮、总氮等，其中总氰化物排放限值较国家标准收严60%-80%，总铬/六价铬收严50%（来源：DB34/4294-2022标准解读，2023-01）。

GB 39731-2020是国家层面标准，适用于半导体制造业水污染物排放管理，涵盖集成电路制造与封装测试两大工艺类别。地方标准在此基础上进行差异化管控：安徽省DB34/4294-2022于2023年1月1日起实施，新建企业立即执行，现有企业2025年1月1日起执行；长三角地区上海DB31/374-2006（2020年修订）、江苏DB32/3747-2020均已发布，需关注属地要求。地方标准分为一般区域、特别排放区域两种情形，规定企业废水总排放口的直接排放和间接排放限值。

安徽省标准在13项指标上较国家标准收严：总氰化物直接收严60%、间接收严80%，总铬/六价铬直接间接均收严50%，总砷直接间接均收严60%，总铜直接收严20%、间接收严50%。这些收严幅度对半导体企业的废水处理工艺选择提出了更高要求，企业须在2025年过渡期截止前完成工艺升级改造。

半导体废水排放控制指标与限值详解

半导体废水排放控制指标体系分为两类：第一类水污染物7种，包括总镉、总砷等，执行车间或设施排放口标准；第二类水污染物14种，包括氟化物、化学需氧量（COD）、氨氮、总氮、总磷、石油类、总有机碳（TOC）等，执行企业废水总排放口标准。混合排放规则规定：同一业别不同制程废水混合处理时，应符合各制程放流水标准，相同管制项目有不同限值时执行较严值。

总毒性有机物包含30种化合物：1,2-二氯苯、1,3-二氯苯、1,4-二氯苯、1,2,4-三氯苯、甲苯、乙苯、三氯甲烷、1,2-二氯乙烷、二氯甲烷、1,1,1-三氯乙烷、1,1,2-三氯乙烷、二氯溴甲烷、四氯乙烯、三氯乙烯、1,1-二氯乙烯、2-氯酚、2,4-二氯酚、4-硝基酚、五氯酚、2-硝基酚、酚、2,4,6-三氯酚、邻苯二甲酸乙己酯、邻苯二甲酸二丁酯、邻苯二甲酸丁苯酯、蒽、1,2-二苯基联胺、异佛尔酮、四氯化碳、萘。排放标准对各化合物浓度总和设定严格限值。

控制指标	DB34/4294直接排放限值	DB34/4294间接排放限值	较GB 39731收严幅度
总氰化物	0.2 mg/L	0.3 mg/L	直接收严60%、间接收严80%
总铬	0.5 mg/L	0.75 mg/L	直接间接均收严50%
六价铬	0.25 mg/L	0.375 mg/L	直接间接均收严50%
总砷	0.04 mg/L	0.06 mg/L	直接间接均收严60%
总铜	0.8 mg/L	0.3 mg/L	直接收严20%、间接收严50%
COD	60 mg/L	80 mg/L	直接收严40%
氨氮	8 mg/L	12 mg/L	直接收严60%
总氮	15 mg/L	20 mg/L	直接收严57%
石油类	3 mg/L	5 mg/L	直接收严40%、间接收严25%
TOC	20 mg/L	15 mg/L	直接收严33%、间接收严50%
氟化物	5 mg/L	8 mg/L	特殊管控

7种高标准处理工艺碳排放效能对比

基于2025年发布的芯片废水处理工艺碳排放研究数据，7种典型芯片废水处理工艺（A-G）的碳排放强度分别为：A-2.20、B-2.32、C-2.85、D-2.58、E-2.72、F-3.69、G-2.39 kg CO2e/m³。G工艺综合效能最优，日碳排放量1.2×10⁴ kg CO2e/d，其中直接甲烷3309.3、氧化亚氮2893.8、间接电耗3733.4、药耗2520.7 kg CO2e/d（来源：碳排放与效能特征研究，2025年）。

间接电耗是主要碳排放源，占比最高达30%，工艺优化应重点关注曝气节能与电力消耗控制。G工艺较其他工艺平均减排10%、最高达35%，单位用地碳排放强度0.71 kg CO2e/m²（对比A工艺1.93 kg CO2e/m²），土地利用率和污水处理效率显著提升。电力消耗是芯片废水处理碳排放的主要决定因素，选择高效曝气系统和智能控制可显著降低运行能耗。

工艺类型	碳排放强度(kg CO2e/m³)	日碳排放量(kg CO2e/d)	单位用地碳排放(kg CO2e/m²)	减排对比G工艺
A工艺	2.20	—	1.93	+10%
B工艺	2.32	—	—	+8%
C工艺	2.85	—	—	+19%
D工艺	2.58	—	—	+14%
E工艺	2.72	—	—	+16%
F工艺	3.69	—	—	+35%
G工艺	2.39	1.2×10⁴	0.71	基准

G工艺适用于氟化物及有机碳/氮处理挑战，可确保出水符合《地表水环境质量标准》（GB 3838—2002）Ⅲ类标准。以广东省某电子工业企业5200 m³/d芯片废水处理工程为例，G工艺可有效应对高浓度氟化物及复杂有机污染物，实现出水稳定达标。MBR一体化设备出水COD稳定低于50mg/L，SS接近零，与G工艺的技术特征高度匹配，是实现高标准出水的可靠选择。

满足最新排放标准的设备选型决策框架

设备选型须根据废水特征、处理规模、排放标准进行系统性规划。预处理阶段采用溶气气浮机去除悬浮物、油脂、胶体，ZSQ系列处理量4-300m³/h，针对电镀工序重金属预处理建议配套板框压滤机。MBR膜生物反应器采用PVDF平板膜组件产水量32-135m³/d，出水水质好、运行成本低、系统抗冲击性强、污泥量少，出水COD可稳定低于50mg/L，满足GB 18918-2002一级A标准。

深度处理阶段根据回用需求选择：RO反渗透设备产水率可达95%，适用于需要回用的场景；如需达到GB 3838-2002Ⅲ类标准（总磷≤0.2mg/L），需结合斜管沉淀池沉淀速度20-40m/h节约药剂。加药系统根据水质特征配置PAC/PAM自动加药装置，针对性投加絮凝剂可节约药剂10%-30%。

处理规模	推荐工艺组合	核心设备配置	适用场景
>100m³/d	预处理+MBR+高效沉淀池	溶气气浮机+MBR膜生物反应器+高效沉淀池	大规模芯片制造企业
50-100m³/d	预处理+MBR	溶气气浮机+MBR一体化设备	中型封装测试企业
<50m³/d	一体化处理方案	MBR一体化设备	小规模测试线
高浓度氟化物	除氟预处理+主处理	化学除氟装置+MBR	晶圆制造企业

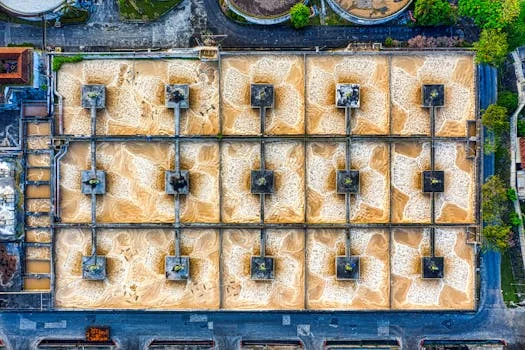

半导体废水处理工程实施要点与常见问题

工程实施需关注水量计量设施与排放区域判定。废水水量达总废水量75%以上且装有独立专用累计型水量计时设施，可申请以单一业别标准管制。冷却水豁免规定：自水体取水作为冷却或循环用途的未接触冷却水，如排放于原取水区位的地面水体，不适用本标准。

半导体芯片封装过程电镀工序涉及重金属，环境危害较大，需重点关注铬、镍、镉等重金属预处理。排放区域判定：排放至特予保护农地水体的总量管制区时，铜、锌、总铬、镍、镉、六价铬适用更严格限值。新建项目环保设施设计须与主体工程同时设计、同时施工、同时投产使用，竣工验收须监测全部控制项目。

安徽DB34/4294-2022标准下MBR设备选型与工艺配置需根据企业实际生产情况定制。建议在项目可研阶段完成水质全分析，明确主要污染物组成及浓度波动范围，选择适配的预处理与主处理工艺组合。

常见问题

半导体废水排放执行哪套标准最严格？

须同时满足国家GB 39731-2020和所在省市地方标准。以安徽省DB34/4294-2022为例，新建企业自2023年1月1日起执行，现有企业自2025年1月1日起执行，在13项指标上较国家标准收严，包括总氰化物收严60%-80%、总铬/六价铬收严50%等。

半导体废水处理工艺碳排放强度如何计算？

采用IPCC推荐的排放因子法，核算各处理阶段的碳排放组成。电力消耗是主要碳排放源，占比达30%以上。以G工艺为例，日碳排放量1.2×10⁴ kg CO2e/d，包括直接甲烷、氧化亚氮、间接电耗和药耗四部分。

DB34/4294-2022相比GB 39731-2020收严了哪些指标？

共收严13项指标：总氰化物直接收严60%、间接收严80%；总铬/六价铬直接间接均收严50%；总砷直接间接均收严60%；总铜直接收严20%、间接收严50%；COD直接收严40%；氨氮直接收严60%；总氮直接收严57%；石油类直接收严40%、间接收严25%；TOC直接收严33%、间接收严50%。

芯片废水如何达到GB 3838-2002Ⅲ类标准？

G工艺可确保出水达地表水Ⅲ类标准，需MBR+深度处理组合。典型配置为预处理+MBR膜生物反应器+高效沉淀池，出水COD稳定低于50mg/L、氨氮低于1.5mg/L、总磷低于0.2mg/L，满足Ⅲ类水体水质要求。

半导体封装企业电镀废水处理重点控制哪些污染物？

电镀工序重金属是首要控制因子，包括总铬、六价铬、镍、镉、铜、锌等。安徽省DB34/4294-2022规定排放至总量管制区时适用更严格限值。预处理须配套重金属捕集与化学沉淀设施，确保各重金属指标稳定达标后再进入生化处理系统。
