刻蚀工序的环保挑战：为什么第三代半导体废水处理更复杂
第三代半导体（SiC/GaN）晶圆制造中，刻蚀是定义图形结构的关键步骤。刻蚀废水中含有SF₆/CF₄/Cl₂/BCl₃等反应气体的水合副产物，转化为HF、HCl等强腐蚀性物质。氟化物浓度普遍达到500-3000mg/L，而DB 33/887-2013一级标准对氟化物的限值仅为10mg/L，处理难度远超常规工业废水。
废水量随晶圆尺寸增大（6英寸→8英寸→12英寸）持续增长，单条8英寸SiC产线日排水量已达80-150m³，12英寸GaN产线峰值可达200m³/d（来源：SEMI S23-2024）。刻蚀废水与清洗、显影等工序废水混合后，COD波动范围扩大至500-3000mg/L，水质复杂度的提升使得末端处理设施负荷急剧增加。
刻蚀废水水质特征解析：污染成因与分类依据
按刻蚀工艺类型划分，废水特征存在显著差异：干法刻蚀（ICP/CCP）副产物以HF和HCl为主；湿法刻蚀采用HNO₃/HF或H₃PO₄/HNO₃/HAC混合液，产生高浓度硝酸根和氟化物。SiC晶圆刻蚀主要产生含氟废水（500-3000mg/L F⁻），GaN晶圆刻蚀（Cl₂/BCl₃基）则以氯离子浓度突出为特征（200-1500mg/L Cl⁻）。
| 刻蚀类型 | 主要污染物 | 浓度范围 | pH范围 |
|---|---|---|---|
| SiC干法刻蚀 | F⁻、Mo、W | F⁻: 800-3000mg/L; Mo/W: 10-50mg/L | 1-3 |
| GaN干法刻蚀 | Cl⁻、NH₄⁺ | Cl⁻: 500-1500mg/L; NH₄⁺: 50-200mg/L | 1-4 |
| 湿法刻蚀（酸性） | F⁻、NO₃⁻、Al | F⁻: 300-2000mg/L; NO₃⁻: 1000-5000mg/L | 1-2 |
| 湿法刻蚀（碱性） | OH⁻、COD、表面活性剂 | COD: 300-2000mg/L | 10-12 |
重金属Mo/W/Al浓度5-50mg/L，对生物处理工艺存在抑制风险。

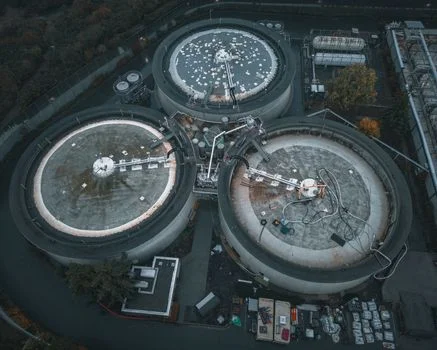

主流处理工艺对比：含氟废水处理、膜分离与蒸发结晶
化学沉淀法通过CaCl₂+石灰联合投加，氟去除率可达85-95%，一级反应将F⁻从2000mg/L降至300-500mg/L，二级深度处理可将F⁻降至50mg/L以下。该工艺药剂成本8-15元/m³，适合预处理阶段降低氟负荷。
MBR膜生物反应器可有效去除COD和悬浮物，COD去除率90-95%，耐冲击负荷能力强。但氟离子对微生物活性存在抑制作用，需设置前处理单元将F⁻降至200mg/L以下方可进入生化系统。
RO膜浓缩技术截留率98%以上，淡水产率60-70%，可有效分离一价/二价离子。但膜元件对高浓度氟化物敏感，需预处理至F⁻<200mg/L后运行。
蒸发结晶工艺将废液浓缩20-30倍后固化，综合回收率高，但蒸汽消耗和设备投资成本显著（150-200元/m³）。该工艺适合作为深度处理单元，实现零液体排放目标。
| 工艺路线 | 核心去除效率 | 适用F⁻浓度 | 单位成本 | 主要局限 |
|---|---|---|---|---|
| 化学沉淀 | F⁻去除85-95% | 500-3000mg/L | 8-15元/m³ | 污泥产量大 |
| MBR生物处理 | COD去除90-95% | 需前处理至 | 3-6元/m³ | 氟抑制微生物 |
| RO膜浓缩 | 离子截留98%+ | 需前处理至 | 5-10元/m³ | 浓水需二段处理 |
| 蒸发结晶 | 综合回收率90%+ | 全浓度范围 | 150-200元/m³ | 能耗成本高 |
工程选型决策框架：根据水质与场地匹配最优方案
场地受限项目优先选择化学沉淀+MBR膜生物反应器组合，出水可稳定达到GB 18918-2002一级A标准。该方案土建工程量小，设备集成度高，适合用地紧张的晶圆厂区。
氟离子浓度>1000mg/L且要求零排放的情况下，推荐预处理降浓+蒸发结晶全量处理方案。一级化学沉淀将F⁻降至200mg/L后进入双效蒸发系统，蒸发出的冷凝水可回用于清洗工序。
需回用至清洗工序的项目，必须配置RO+EDI深度处理单元。RO膜去除95%以上的离子态污染物，EDI进一步精制至电阻率>10MΩ·cm，满足超纯水制备要求。回用水比例达60%以上时，可显著降低企业新鲜水采购成本。
成本效益测算：不同处理规模的系统投资与运维对比
50m³/d处理规模系统投资45-65万元，单位处理成本20-28元/m³；100m³/d处理规模系统投资80-120万元，单位成本18-25元/m³；200m³/d处理规模系统投资140-180万元，单位成本15-22元/m³。
| 处理规模 | 工程投资 | 单位成本 | 设备寿命 | 回用收益 |
|---|---|---|---|---|
| 50m³/d | 45-65万元 | 20-28元/m³ | 15-20年 | 回用率40%时收益0.8元/m³ |
| 100m³/d | 80-120万元 | 18-25元/m³ | 15-20年 | 回用率50%时收益1.2元/m³ |
| 200m³/d | 140-180万元 | 15-22元/m³ | 15-20年 | 回用率60%时收益1.8元/m³ |
药剂消耗占运维成本40-50%，能耗占30-35%。当回用水比例达60%以上时，综合运行成本可下降25-35%，投资回收期缩短至2-3年。蒸发结晶工艺配合余热回收系统可将成本降低30-40%。
常见问题
刻蚀废水中的氟化物如何高效去除？
采用CaCl₂+石灰二级沉淀工艺。一级反应控制pH 7.5-8.0，Ca/F摩尔比1.2-1.5，去除率70-80%，将F⁻从2000mg/L降至400-600mg/L；二级深度处理控制pH 9.0-10.0，F⁻可降至50mg/L以下。反应生成的CaF₂沉淀需压滤脱水后按危险废物处置。
SiC和GaN刻蚀废水的成分有什么区别？
SiC刻蚀废水重金属Mo/W负荷高（10-50mg/L），需强化除重金属单元（硫化物沉淀+离子交换）保护后续膜系统。GaN刻蚀废水氯离子浓度突出（500-1500mg/L），需选用耐Cl⁻腐蚀材质（316L不锈钢或钛合金），并配置脱氯预处理。
刻蚀废水处理设备多少钱一套？
50m³/d规模预处理+MBR系统约45-65万元；200m³/d规模预处理+MBR+RO系统约140-180万元；全量零排放方案约280-350万元。投资规模取决于水质浓度、处理目标和回用要求。
半导体晶圆厂废水处理选MBR还是蒸发结晶？
以COD去除为主且需回用清洗水：优先MBR+RO组合，投资适中，运行成本低。以氟化物深度去除为主且要求零排放：选择化学沉淀+蒸发结晶。混合型项目（高F⁻+高COD）：推荐预处理（化学沉淀）降浓→MBR去COD→RO浓缩→蒸发结晶的全流程工艺链。
