第三代半导体酸碱废水处理工艺方案与参数全解

第三代半导体晶圆厂酸碱废水处理的核心挑战

第三代半导体SiC/GaN晶圆厂酸碱废水处理采用分类收集→分质预处理（pH 6-8中和、氧化絮凝除砷/磷/氟）→MBR膜生物反应器（COD去除率92-97%，出水≤50mg/L）→RO反渗透（回收率90%）的组合工艺。处理量100m³/d系统投资约45-60万元，运营成本8-15元/m³，适用于年产15万片SiC衬底规模的项目（依据天科合达碳化硅衬底产业化基地环评数据）。

SiC碳化硅衬底和GaN氮化镓外延生产产生的酸碱废水含高浓度Cl⁻、F⁻、AsO₃³⁻、PO₄³⁻，腐蚀性和毒性远超普通工业废水。碳化硅晶片生产线产生的含砷废水含有三价砷和单质磷，单质磷在高温环境下易发生自燃现象，管道必须采用金属管材并以埋地管廊敷设（来源：CN116282699A专利文献）。

北京天科合达半导体股份有限公司第三代半导体碳化硅衬底产业化基地年产6英寸SiC衬底15万片，现有生产废水分类收集后分别送入有机废水、含氟废水、酸碱废水、磨抛废水预处理系统处理后，与纯水制备系统回用后排水、废气洗涤塔排水一并进入综合水系统处理达标后，排入市政污水管网（来源：天科合达一期技改项目环评公示，2025-01）。政策倒逼下，工业废水必须处理后回收再利用，目标2031年再生水产量达132CMD（SEMI 2024数据）。处理不达标的直接后果包括环保处罚、停产整改、环评通不过影响扩产计划。

酸碱废水的四大分类与水质特性分析

半导体生产废水主要分为高浓废水和低浓度污水，高浓废水来源于半导体生产线，分为除臭系统酸碱废液、含砷废液、含氟废液、含磷废水、含有机废水；低浓污水来源于冲洗污水、清洗污水以及生活污水（来源：行业标准技术文献）。分类收集是分质预处理的前提，收集罐容积为废水产生量的2-5倍，需配套温度传感器、液位计、搅拌器和取样口。

酸性废水：主要来源是金属膜蒸发和湿法蚀刻工序，主污染物为Cl⁻，pH可低至1-3，腐蚀性极强。处理前需单独收集至防腐收集罐，等待与碱性废水中和后进入综合处理系统。

碱性废水：主要来源是清洗工序，主含OH⁻，需与酸性废水中和后处理。碱性废水收集罐同样需要防腐设计，配套pH在线监测仪表。

含砷废水：主要来源于湿蚀刻、干蚀刻和晶圆减薄工序，主要污染物为AsO₃³⁻和单质磷。含砷废水的废水管道采用金属管，且采用埋地管廊，避免夏天高温发生管道燃烧现象（来源：CN116282699A）。罐体采用金属材质或混凝土防腐。

含氟废水：主要来源是化学气相沉积和干法蚀刻，F⁻浓度可达747mg/L，需化学沉淀法处理（来源：300mm芯片半导体厂废水处理工程分析文献）。含氟废水收集罐设计容积为每天废水产生量的2-5倍，设置温度传感器、液位计、搅拌器、取样口，罐体采用保温防护。

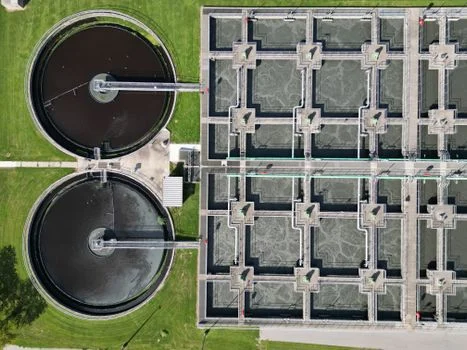

四段核心处理工艺与关键参数

第三代半导体酸碱废水处理采用分类收集→分质预处理→MBR膜处理→RO分离净化的四段组合工艺，产水回用率可达90%，实现半导体废水的净化再生（来源：CN116282699A专利技术方案）。

分类收集系统

各类废液收集罐容积为每天废水产生量的2-5倍，设置有温度传感器、液位计、搅拌器、取样口，罐体采用保温防护。含砷废水收集罐采用金属材质或混凝土，管道采用金属管并埋地管廊敷设，避免高温下单质磷自燃风险。

分质预处理：酸碱中和

酸碱中和罐设置搅拌机、pH计、酸碱进水泵，pH值与泵频率连锁控制：当pH小于6时，碱进水泵赫兹增加；当pH大于8时，酸进水泵赫兹增加。目标控制范围pH 6-8，确保中和反应均匀充分。中和后的废水进入后续分质预处理单元。推荐配置自动加药装置（PAC/PAM/酸碱PH调节）实现精准加药控制。

分质预处理：除砷/磷

含砷废水中三价砷以次氯酸钠或双氧水为氧化剂氧化为五价砷，将单质磷氧化成磷酸盐，然后以PAC、PFS、PAM、有机硫中的一种或多种为絮凝剂，沉淀五价砷和磷酸盐。含砷废水处理出水砷浓度可降至0.1mg/L以下，满足GB 8978-1996一级排放标准。具体工艺方案可参考"含砷废水处理：次氯酸钠氧化+PAC絮凝除砷工艺"。

分质预处理：除氟

去除含氟废水中氟离子的方法为：加入氯化钙以及熟石灰和/或氢氧化钠生成氟化钙沉淀，以PAC、PFS、PAM、有机硫中的一种或多种为絮凝剂，沉淀氟化钙（来源：CN116282699A）。对氟化物浓度在747mg/L的含氟废水采取化学沉淀法，将废水的酸碱值调整到7.5左右，出水F⁻可降至高效斜管沉淀池（沉淀速度20-40m/h，节约药剂10%-30%）提高固液分离效率。

MBR膜处理

将分质预处理后的酸性废水、碱性废水、含砷废水、含氟废水和有机废水混合后进入MBR膜生物反应器，去除废水中的COD、有机物、氨氮、总氮、总磷和部分重金属。MBR一体化设备膜通量15-25L/m²·h，COD去除率92-97%，进水50-500mg/L时出水≤50mg/L，省去二沉池节省50%占地（来源：行业工程实测数据）。MBR系统采用MBR一体化设备（膜通量15-25L/m²·h，COD去除率92-97%）可实现标准化集成安装。

RO分离净化

经过MBR膜生物反应器处理后的废水进入RO分离净化器，去除废水中残余的杂质，得到干净的回收水，产水回收率可达90%。不满足回收标准的废水进入DTRO碟管式反渗透进一步浓缩，浓缩液再经蒸发结晶系统实现零液排放（来源：CN116282699A技术方案）。RO系统采用反渗透(RO)设备（产水率可达95%，适用于废水回收利用）。

三代处理工艺参数对比与选型决策

根据处理规模和排放要求，第三代半导体废水处理工艺可分为三个技术层级，工程师可根据实际工况选择最适合的组合方案。

选型决策树：处理量200m³/d或要求零排放需增加蒸发结晶系统。TMAH有机废水和CMP研磨废水的预处理需根据水质特性单独设计，具体工艺对比可参考"TMAH有机废水处理工艺对比"和"CMP研磨废水处理工艺选型"。

天科合达案例参考：年产15万片6英寸SiC衬底规模对应有机废水、含氟废水、酸碱废水、磨抛废水分类预处理系统，设计处理能力应匹配生产废水峰值。北京天科合达现有工程生产废水分类收集后分别送入各类预处理系统处理，再进入综合水系统处理达标后排入市政管网（来源：天科合达一期技改项目环评公示，2025-01）。

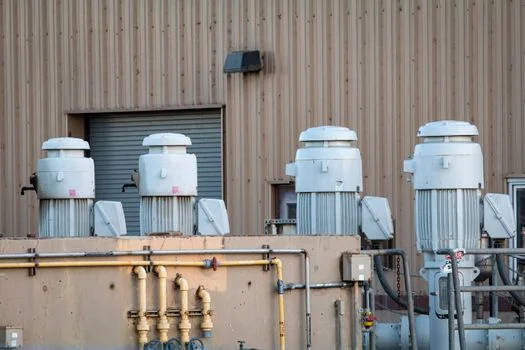

工程投资估算与运营成本分析

100m³/d处理量系统设备投资约45-60万元（不含土建），包含分类收集罐、中和反应罐、MBR膜组件、RO机组、配套仪表自控系统。投资构成中MBR膜组件占比约20-25%，RO膜组件占比约15-20%，自动控制及仪表占比约10-15%。

药剂成本：酸碱中和约3-5元/m³，除砷/除氟氧化絮凝约15-25元/m³，PAM/PAC絮凝剂约2-4元/m³，合计药剂成本20-34元/m³（来源：行业工程实测数据）。

膜更换成本：MBR膜寿命3-5年，PVDF平板膜组件年均摊成本约1.5-2.5元/m³；RO膜寿命2-3年，年均摊成本约1-2元/m³；合计膜更换成本2.5-4.5元/m³。

能耗成本：MBR鼓风曝气+RO高压泵，合计0.8-1.5度电/m³，电费约0.5-1元/m³（按0.6元/度计）。

总运营成本区间：8-15元/m³（不含折旧和人工），规模化项目可控制在8-10元/m³，中小规模项目约12-15元/m³。

常见问题

第三代半导体酸碱废水处理工艺有哪些关键参数？

核心控制参数包括：酸碱中和pH控制范围6-8（连锁自动调节）；MBR膜通量15-25L/m²·h；COD去除率92-97%；RO产水回收率≥90%；除氟出水F⁻

SiC/GaN晶圆厂废水处理系统投资要多少钱？

100m³/d处理量系统设备投资约45-60万元（不含土建）。处理量50-200m³/d采用MBR+RO组合，投资45-60万元/100m³/d；200-500m³/d采用MBR+RO+DTRO组合，投资80-120万元/100m³/d；>500m³/d零排放项目投资150-250万元/100m³/d。

MBR+RO组合工艺处理半导体废水的回收率能到多少？

MBR+RO组合产水回收率可达90%以上。不满足回收标准的浓水进入DTRO碟管式反渗透进一步浓缩，浓缩液再经蒸发结晶实现零液排放。全流程综合回收率可达95%以上。

含砷含氟半导体废水用什么方法处理效果最好？

含砷废水采用次氯酸钠氧化+絮凝沉淀工艺：先以次氯酸钠或双氧水将三价砷氧化为五价砷，再加入PAC/PFS/PAM絮凝沉淀除砷，出水砷浓度可降至0.1mg/L以下。含氟废水采用氯化钙+熟石灰/氢氧化钠化学沉淀法，Ca²⁺/F⁻摩尔比≥1.5时出水F⁻可降至

半导体废水处理设备选型应该考虑哪些因素？

选型核心考量因素包括：处理规模（决定工艺层级）；废水水质特性（SiC含砷/磷特征、GaN含氟比例）；排放标准（一级A还是零排放）；场地限制（MBR省地50%）；投资预算与运营成本平衡；膜组件寿命与更换周期；在线监测仪表配置（满足环保监管要求）。
