显示面板含氟废水来源与水质特征
显示面板氢氟酸废水处理需采用分质收集+CaCl₂化学沉淀组合工艺。当F⁻浓度超过20mg/L时，必须启动化学沉淀除氟系统；F⁻浓度>50mg/L时需前置专用除氟装置。CaCl₂投加量按F⁻:Ca²⁺摩尔比1:2.5计算，可将F⁻从120mg/L降至10mg/L以下，除氟效率85%-92%。主流工艺路线为预处理→化学沉淀（CaCl₂）→MBR生物处理→消毒/RO深度处理，COD去除率92%-97%（来源：公司项目实测数据，2025-11）。
面板制程三大废水源需分质收集处理：清洗废水pH波动范围大（4-10），含表面活性剂和油脂；蚀刻废水含氢氟酸和氢氧化钠，氟化物浓度最高达120mg/L；废液回收段产生光刻胶废液和剥离液，COD浓度普遍超过2000mg/L（来源：公司项目实测数据，2025-11）。酸碱洗涤塔废水SS浓度100mg/L，纤维和大颗粒占比大，需在预处理段增加精细格栅拦截。
| 废水类型 | pH | COD（mg/L） | NH₃-N（mg/L） | TN（mg/L） | TP（mg/L） | F⁻（mg/L） | SS（mg/L） |
|---|---|---|---|---|---|---|---|
| 含氟废水 | 3-7 | 400 | 50 | 100 | 10 | 120 | - |
| 酸碱洗涤塔废水 | 3-9 | 1500 | - | - | - | - | 100 |
| AMOLED综合废水 | 4-9 | 600-2000 | 30-80 | 80-150 | 5-15 | 50-100 | 50-150 |
含氟废水水质参数如下：pH 3-7，COD 400mg/L，NH₃-N 50mg/L，TN 100mg/L，TP 10mg/L，F⁻ 120mg/L（依据 CN109081515A专利数据，2018-09）。面板废水与线路板/电镀氢氟酸废水的核心差异在于：面板废水中氟化物来源主要为玻璃蚀刻工艺，浓度相对稳定且以无机氟为主；而线路板和电镀废水中常伴有重金属络合态氟，处理难度更高，需增加重金属破络工序。
CaCl₂化学沉淀除氟原理与投加量计算
CaCl₂与氟化物反应生成难溶氟化钙沉淀，反应原理为：Ca²⁺+2F⁻→CaF₂↓。该反应平衡常数Ksp=3.9×10⁻¹¹（25℃），在适度过量钙离子条件下可将氟化物浓度降至10mg/L以下。
CaCl₂投加量按F⁻:Ca²⁺摩尔比1:2.5计算，实际投加量公式为：
投加量(kg/h) = 原水F⁻浓度(mg/L) × 处理量(m³/h) × 2.5 ÷ 1000 ÷ 41 × 111
计算步骤示例：某面板厂含氟废水F⁻浓度120mg/L，处理量20m³/h。
第一步：计算F⁻总量 = 120mg/L × 20m³/h = 2400mg/h = 2.4g/h
第二步：根据摩尔比1:2.5，Ca²⁺需要量 = 2.4g ÷ 19 × 2.5 = 0.3158g/h
第三步：折算CaCl₂投加量 = 0.3158g/h ÷ 40 × 111 = 0.876g/h ≈ 0.88kg/h
除氟效率85%-92%，可将F⁻从120mg/L降至10mg/L以下，满足GB 18918-2002一级A标准（F⁻≤1.5mg/L）要求。CaCl₂自动加药装置实现精确投加，通过在线氟离子监测仪反馈调节加药泵频率，实现动态跟踪原水氟浓度波动。
高效斜管沉淀池表面负荷8-12m³/(m²·h)，用于化学沉淀段去除F⁻和悬浮物。沉淀池设计需考虑CaF₂污泥产量：每去除1kg F⁻约产生3.2kg干污泥（含水率80%时体积约16L），需配置板框压滤机进行污泥脱水。

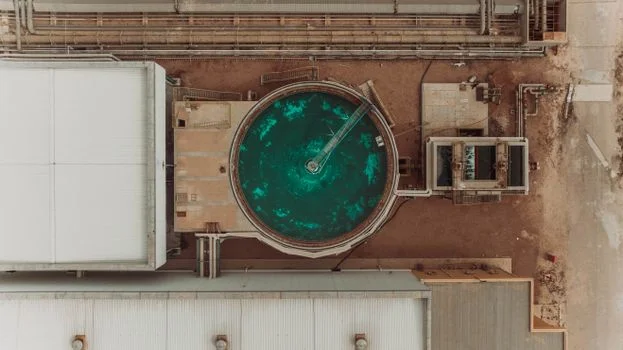

含氟废水处理工艺组合对比与选型决策
面板废水处理工艺路线按出水目标分为三种配置方案，需根据F⁻浓度、COD水平和回用率要求进行选型。
| 工艺组合 | 核心单元 | COD去除率 | 除氟效率 | 回用率 | 适用场景 |
|---|---|---|---|---|---|
| 组合A（达标排放） | 预处理+化学沉淀+MBR | 92%-97% | 85%-92% | 0% | 排放标准一级B/一级A |
| 组合B（回用目标） | 预处理+化学沉淀+MBR+RO | 95%-99% | 85%-92% | 75%-85% | 水资源紧张地区 |
| 组合C（AMOLED专用） | 预处理+高级氧化+化学沉淀+MBR+RO | 95%-99% | 85%-92% | 80%-90% | 有机物浓度高、B/C比低的AMOLED废水 |
PVDF平板膜组件产水量32-135m³/d，用于面板废水生物处理段，膜孔径0.1-0.4μm，出水SS近乎为零，COD进一步降低。RO反渗透产水率可达95%，用于面板废水深度处理实现水资源回用，搭配能量回收装置可将综合回收率提升至80%-90%。
选型决策阈值：F⁻>50mg/L→必须前置化学沉淀除氟系统；COD>1000mg/L→厌氧段前置处理；回用率要求>80%→必须配置RO系统；AMOLED废水→增加芬顿/臭氧高级氧化预处理提升B/C比至0.3以上。
面板废水与线路板氢氟酸废水的工艺差异说明：线路板废水中常含有铜、镍等重金属离子，氟化物多以重金属络合物形式存在，需在除氟前增加破络工序；面板废水中氟化物以无机态为主，可直接采用CaCl₂化学沉淀处理。显示面板废水项目案例中TFT-LCD与AMOLED工艺对比详情可供参考。
500m³/d级面板废水处理系统投资预算
500m³/d级面板废水处理系统投资主要取决于出水标准和回用率要求，投资差异可达30%-50%。
| 工艺配置 | 核心设备 | 投资范围（万元） | 出水标准 | 回用率 |
|---|---|---|---|---|
| 纯达标排放 | 格栅+调节池+混凝沉淀+化学沉淀+MBR+消毒 | 80-120 | GB 18918-2002一级A | 0% |
| 配置RO深度回用 | 格栅+调节池+化学沉淀+MBR+RO+消毒 | 130-180 | 回用水标准 | 75%-85% |
| AMOLED专用 | 格栅+调节池+高级氧化+化学沉淀+MBR+RO+消毒 | 160-220 | 回用水标准 | 80%-90% |
纯达标排放工艺约80-120万元，适用于GB 18918-2002一级A标准要求。配置RO深度处理实现回用（MBR+RO双膜法）约130-180万元，综合回收率75%-85%，产水回用于清洗环节，投资回收期约3-5年，取决于当地水价和废水排放收费政策。AMOLED专用工艺（含高级氧化预处理）约160-220万元，适用于有机物浓度高、B/C比低的OLED制程废水。
具体投资需结合原水F⁻浓度（决定化学沉淀系统规格）、排放标准（决定深度处理配置）和回用率要求综合评估。设备选型直接决定项目成败，采购前务必确认供应商是否具备面板行业废水处理项目业绩，尤其是含氟废水除氟系统设计经验。
面板废水处理核心设备参数与采购要点
面板废水处理核心设备包括MBR膜组件、RO反渗透和高效沉淀池，采购时需重点关注以下参数。
| 设备单元 | 关键参数 | 性能指标 | 设计要点 |
|---|---|---|---|
| MBR膜组件 | PVDF平板膜，32-135m³/d | 出水浊度 | MLSS 8000-12000mg/L，污泥龄30-45d |
| 高效沉淀池 | 表面负荷8-12m³/(m²·h) | 除氟效率85%-92% | CaCl₂投加F⁻:Ca²⁺=1:2.5摩尔比 |
| RO反渗透 | 单级脱盐率>98% | 产水率75%-95% | 进水SDI |
| 精密过滤器 | 5μm滤芯 | 保护RO膜元件 | MBR后设置，压差>0.1MPa更换 |
采购评估五维度：氟化物去除率是否达90%以上（否则无法稳定达标）；MBR膜通量是否≥25L/(m²·h)（保障产水能力）；RO系统脱盐率是否≥97%（确保回用水水质）；设备自动化程度（PLC+远程监控降低运维人力成本）；售后服务响应时间（面板厂停产损失大，故障需24小时内到场处理）。
面板行业废水处理项目业绩是供应商评估的重要维度，需确认具备含氟废水除氟系统设计经验。线路板高盐废水处理方法与面板废水的工艺差异说明可作为横向对比参考。
显示面板氢氟酸废水处理常见问题
显示面板氢氟酸废水怎么处理才能达标？CaCl₂投加量怎么计算？
TFT-LCD面板厂含氟废水需采用分质收集+CaCl₂化学沉淀组合工艺才能稳定达标。CaCl₂投加量按F⁻:Ca²⁺摩尔比1:2.5计算，实际投加量(kg/h)=原水F⁻浓度(mg/L)×处理量(m³/h)×2.5÷1000÷41×111，除氟效率85%-92%，可将F⁻从120mg/L降至10mg/L以下，满足GB 18918-2002一级A标准（F⁻≤1.5mg/L）要求。
面板厂含氟废水F⁻浓度120mg/L，除氟效率能达到多少？用什么设备？
含氟废水F⁻浓度120mg/L时，采用CaCl₂化学沉淀法除氟效率可达85%-92%，处理后出水F⁻可降至10mg/L以下。核心设备为高效斜管沉淀池（表面负荷8-12m³/(m²·h)），搭配CaCl₂自动加药装置实现精确投加和在线氟离子监测反馈调节。
500m³/d面板废水处理系统投资大概多少钱？MBR和RO怎么选？
500m³/d级系统投资区间：纯达标排放工艺（预处理+化学沉淀+MBR+消毒）约80-120万元；配置RO深度回用（MBR+RO双膜法）约130-180万元；AMOLED专用工艺约160-220万元。MBR负责去除大部分有机物和悬浮物（SS近乎为零），保护RO膜免受污染；RO反渗透去除溶解性固体实现水资源回用。如只需达标排放选MBR即可；如需回用率>75%则必须配置RO系统。
AMOLED和TFT-LCD面板废水处理工艺有什么区别？AMOLED需要高级氧化吗？
AMOLED面板废水COD比TFT-LCD高30%-50%（600-2000mg/L），且有机物以光敏材料和OLED蒸镀溶剂为主，B/C比仅0.1-0.2，可生化性差。关键工艺调整是在MBR前增加芬顿氧化或臭氧氧化预处理，将B/C比提升至0.3以上，确保生物处理段有效降解有机物。传统TFT-LCD废水B/C比约0.3-0.5，可直接进入MBR处理，无需高级氧化预处理。刻蚀废水除铜工艺与面板废水除氟工艺对比可供参考。
面板废水处理选型决策看哪几个关键参数？氟化物去除率要达到多少？
面板废水处理选型决策四个关键阈值：F⁻>20mg/L必须启动化学沉淀除氟系统；F⁻>50mg/L需前置专用除氟装置；COD>1000mg/L需厌氧段前置处理；回用率>80%必须配置RO系统。氟化物去除率需达到90%以上才能稳定达标，否则面临环保处罚和停产整改风险。采购评估五维度：氟化物去除率≥90%、MBR膜通量≥25L/(m²·h)、RO脱盐率≥97%、自动化程度、售后服务响应时间。
