PCB CMP废水的水质特征与处理挑战
PCB化学机械抛光（CMP）废水处理需针对纳米磨料颗粒（50-200nm）、螯合态重金属（Cu²⁺、Ni²⁺）和氧化剂（H₂O₂）的复合污染特性选择工艺组合。传统重力沉降对纳米颗粒去除率仅30-50%，MVR蒸发器可实现废水体积缩减90%以上、Cu²⁺浓缩100倍便于回收，冷凝水达GB/T 19923回用标准。PCB行业选型需结合排放标准（深圳要求铜镍≤0.5mg/L）、场地条件和金属回收需求综合决策。
PCB CMP废水主要来源于两个环节：磨料浆料残留（SiO₂、CeO₂等，粒径50-200nm）和清洗废水（金属离子+表面活性剂）。这些成分在废水中形成稳定的悬浮体系，颗粒因布朗运动难以靠重力沉降去除。
PCB与半导体CMP废水存在显著差异。PCB工厂铜浓度范围为50-500mg/L，而半导体晶圆厂通常仅10-50mg/L；PCB有机添加剂成分以磷酸酯类表面活性剂为主，半导体则以EDTA、苯并三唑等螯合剂为主。深圳地区对CMP废水中铜、镍的排放浓度要求≤0.5mg/L，严于国家标准1mg/L（依据DB44/1598-2014）。
| 水质指标 | PCB CMP废水典型值 | 半导体CMP废水典型值 | 说明 |
|---|---|---|---|
| Cu²⁺浓度 | 50–500 mg/L | 10–50 mg/L | PCB铜浓度高10倍，金属回收价值更大 |
| 磨料粒径 | 50–200 nm | 20–150 nm | 均属纳米级，传统沉降难以去除 |
| 主要螯合剂 | 磷酸酯类 | EDTA、苯并三唑 | 破络工艺选择需针对成分调整 |
| 悬浮物浓度 | 200–1500 mg/L | 100–800 mg/L | PCB SS波动更大 |
| 排放标准（Cu/Ni） | ≤0.5–1 mg/L | ≤0.5–1 mg/L | 深圳等地区执行更严标准 |
纳米颗粒（
六大主流工艺对比：技术原理与参数指标
PCB CMP废水处理工艺可分为物理分离、化学沉淀、膜分离、热浓缩和高级氧化五大技术路线。不同工艺在去除效率、适用场景和经济性方面差异显著，需根据废水特征和排放要求进行组合选型。
重力沉降+混凝工艺投资最低（约15-25万元/100m³/d），但对纳米颗粒去除率仅30-50%，且需频繁更换絮凝剂（PAC投加量5-20mg/L，PAM 0.5-2mg/L）。该工艺适合作为预处理段降低SS，无法单独满足达标排放要求。
电凝法对重金属去除率可达80%，但能耗高达3-5kWh/m³，且对螯合态金属基本无效（依据蓝色起源技术资料）。电凝产生的金属氢氧化物污泥含水率高（95-98%），处置成本约800-1500元/吨。
MVR机械蒸汽再压缩蒸发器用于CMP废水浓缩处理，处理1吨水耗电30-50kW·h，废水体积缩减至10%以下，Cu²⁺浓度可从50mg/L提升至5000mg/L便于电解回收。冷凝水COD可降至50mg/L以下，符合GB/T 19923回用标准（依据蓝色起源技术资料）。
陶瓷超滤膜系统处理含纳米颗粒的CMP清洗废水，进水浊度耐受10,000 NTU，CMP废水先絮凝调节pH后过滤，水回收率可达90%以上。陶瓷膜寿命5-8年，年更换成本约为初始投资的10-15%（依据纳诺斯通应用资料，2025-06）。
高级氧化（AOP/UV）工艺通过产生·OH自由基分解螯合剂结构，破坏金属-螯合剂键使重金属转为可沉淀形态。UV/H₂O₂组合对EDTA降解率>90%，使后续沉淀去除率提升至95%以上。Fenton氧化对磷酸酯类螯合剂破络效率同样显著（依据Enviolet技术资料）。
离子交换法适用于低浓度重金属深度处理，出水铜镍浓度可达排放标准的十分之一（≤0.05-0.1mg/L），适合作为MVR或超滤后的精处理单元（依据CN1211292C专利）。
| 工艺路线 | 纳米颗粒去除率 | 重金属去除率 | 能耗 | 适用场景 |
|---|---|---|---|---|
| 重力沉降+混凝 | 30–50% | 60–70% | 0.5–1 kWh/m³ | 预处理降SS |
| 电凝法 | 70–80% | 80%（非螯合态） | 3–5 kWh/m³ | 高浓度金属快速去除 |
| MVR蒸发 | 99%+ | 99%+（浓液回收） | 30–50 kWh/m³ | 高Cu²⁺浓度、资源回收 |
| 陶瓷超滤膜 | 95–99% | 60–80%（需前处理） | 0.8–1.5 kWh/m³ | 纳米颗粒分离、回用要求 |
| 高级氧化（AOP） | — | 预处理破络后>95% | 1–3 kWh/m³ | 破络预处理段 |
| 离子交换 | — | 95–99%（深度处理） | 0.3–0.8 kWh/m³ | 低浓度精处理 |

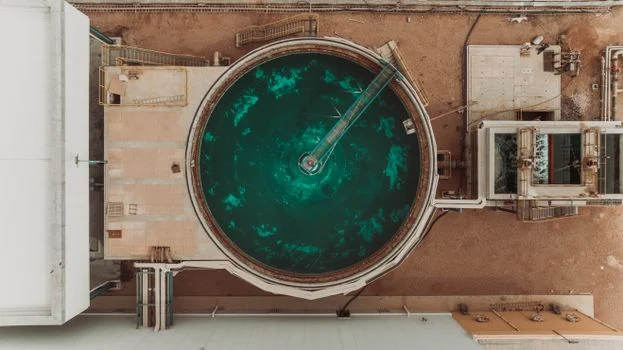

PCB工厂CMP废水处理选型决策框架
PCB工厂CMP废水处理选型需综合考量废水特征、排放标准、场地条件和资源化需求四个维度。针对不同约束条件，工艺组合策略存在显著差异。
决策维度一——废水特征：高Cu²⁺浓度（>100mg/L）优先考虑MVR蒸发+金属回收；纳米颗粒为主优先陶瓷超滤；当EDTA或磷酸酯类螯合剂存在时，必须前置高级氧化破络工艺。
决策维度二——排放标准：达到深圳≤0.5mg/L铜镍标准需采用蒸发+深度处理组合（预处理→MVR→冷凝水离子交换）；排放标准≤1mg/L可考虑陶瓷超滤+化学沉淀组合。
决策维度三——场地条件：受限场地选MVR（占地仅为多效蒸发1/3，系统集成度高）；有土地可选生物+沉淀组合（但需配置二沉池）。PCB工厂生产线密集，设备紧凑性往往是关键约束。
决策维度四——资源化需求：含贵金属抛光液（氧化铈CeO₂，抛光液成本>200元/kg）优先回收，选低温柔和工艺避免分解；铜含量>100mg/L时，电解回收年收益可抵消15-25%运营成本。
推荐标准组合：预处理（格栅+调节池）→主处理（MVR蒸发或陶瓷超滤）→深度处理（离子交换或高级氧化破络）→达标排放或回用。该组合可根据上述四个维度调整主处理工艺选择。
投资成本与运行费用测算
PCB CMP废水处理系统投资需结合处理规模、排放要求和工艺路线综合测算。以下为100m³/d处理规模下的经济性对比，供采购决策参考。
100m³/d处理规模MVR蒸发系统：设备投资80-120万元，土建及安装15-25万元；年运营成本35-60万元，含电费（30-50kW·h/吨水×0.6元/kW·h×365天≈18-36万元）、药剂费3-5万元、人工费6-10万元、膜/备件更换5-10万元。
陶瓷超滤膜系统：设备投资40-70万元，土建及安装10-18万元；年运营成本15-25万元，含电费（0.8-1.5kW·h/吨水×0.6元/kW·h×365天≈2-4万元）、膜更换（初始投资10-15%）、化学清洗药剂费3-5万元、反洗水处理费2-3万元。
金属回收收益：Cu²⁺从50mg/L浓缩至5000mg/L后电解回收，按铜价6万元/吨计算，年回收价值约8-15万元（100m³/d×50mg/L×365天÷1000÷1000×60000≈11万元）。
| 项目 | MVR蒸发系统 | 陶瓷超滤系统 | 说明 |
|---|---|---|---|
| 设备投资 | 80–120 万元 | 40–70 万元 | 100m³/d规模 |
| 吨水处理成本 | 0.95–1.65 元/吨 | 0.40–0.68 元/吨 | 不含金属回收收益 |
| 能耗 | 30–50 kWh/m³ | 0.8–1.5 kWh/m³ | MVR能耗为超滤30-50倍 |
| 金属回收收益 | 8–15 万元/年 | 需后接沉淀 | 按Cu²⁺ 50mg/L计 |
| 净处理成本 | 0.75–1.30 元/吨 | 0.40–0.68 元/吨 | 含金属回收抵扣 |
| 系统寿命 | 15–20 年 | 8–12 年 | 主体设备折旧周期 |
综合成本对比显示：MVR+金属回收组合处理成本约0.75-1.30元/吨（含回收收益），相比纯超滤+沉淀工艺高40-60%，但出水水质更稳定、金属回收合规性更强。纳诺斯通案例显示：半导体工厂通过陶瓷超滤+回收系统，年节省处理成本、排放费用和淡水采购共$800,000，回收率95%（依据纳诺斯通案例资料，2025-06）。
PCB CMP废水处理常见问题
PCB CMP废水怎么处理才能达标排放？
PCB CMP废水达标排放需根据排放标准选择对应工艺组合。深圳地区要求Cu²⁺≤0.5mg/L、Ni²⁺≤0.5mg/L，需采用“预处理→MVR蒸发→冷凝水离子交换”组合；执行GB 8978-1996一级标准（Cu²⁺≤1mg/L）可选用“陶瓷超滤→化学沉淀→过滤”组合。无论何种路线，前置格栅和调节池都是必要的预处理单元，用于稳定水质和去除大颗粒磨料。
化学机械抛光废水处理选MVR还是陶瓷超滤？
MVR蒸发和陶瓷超滤膜的选择取决于三个关键因素：Cu²⁺浓度决定工艺走向——浓度>100mg/L优先MVR（可实现金属回收收益），浓度
PCB工厂CMP废水处理系统多少钱一套？
100m³/d处理规模，含格栅+调节池+MVR蒸发+离子交换精处理的完整系统，总投资约100-150万元（5000-7500元/m³·d）；含格栅+调节池+陶瓷超滤+化学沉淀的组合系统，总投资约60-95万元（3000-4750元/m³·d）。运行成本方面，MVR系统1.8-2.8元/吨水（含电费+药剂+人工），陶瓷超滤系统0.8-1.5元/吨水。建议根据排放标准（≤0.5或≤1mg/L）先确定工艺路线，再进行详细工程报价。
CMP废水中铜镍浓度高怎么回收利用？
高浓度Cu²⁺（>100mg/L）回收推荐MVR蒸发+电解工艺组合：MVR将废水浓缩100倍（50mg/L→5000mg/L），浓液进入电解槽回收金属铜，回收率可达95%以上。电解回收铜纯度>99.5%，可直接回用于PCB电镀工序。Ni²⁺因浓度通常较低（10-50mg/L），建议与Cu²⁺混合回收或采用离子交换法深度处理后达标排放。金属回收年收益约8-15万元（按100m³/d、Cu²⁺50mg/L计），可抵消部分运营成本。
含螯合剂的废水用什么工艺破络效果好？
含EDTA、磷酸酯类螯合剂的CMP废水需先破络再处理重金属。UV/H₂O₂高级氧化法对EDTA降解率>90%，通过产生·OH自由基断开金属-螯合剂键（依据Enviolet技术资料）；Fenton氧化法对磷酸酯类破络效率约85-95%，且反应条件温和（pH 3-4，H₂O₂投加量0.5-2g/L）。破络后废水电导率会升高，建议后接陶瓷超滤或离子交换进行固液分离和深度处理。如需了解更多螯合剂破络工艺，高盐废水MVR蒸发与膜浓缩工艺对比提供了半导体行业的高级氧化应用案例参考。
