电子半导体清洗废水处理工艺选型与工程案例详解

电子半导体清洗废水的水质特征与处理难点

电子半导体清洗废水处理需根据COD浓度和重金属含量组合选择工艺：COD 200-500mg/L可采用「物化预处理+生化处理」组合；COD>1000mg/L建议「高级氧化+膜分离」路线。华丰电子500m³/d项目采用物化+生化组合工艺，出水达GB 8978-1996一级标准，电导率≤50μS/cm，实现零排放回用。

清洗废水水质特征决定了工艺路线的选择难度，其复杂性主要体现在以下四个维度：

高表面活性剂含量是清洗废水区别于其他工业废水的核心特征。表面活性剂降低水界面张力，导致气泡稳定不易破裂，曝气池中溶解氧传递效率下降30%-50%，活性污泥系统处理能力受到显著抑制。半导体工艺使用的HF、HNO₃、H₂SO₄等强酸使得废水pH值低至2-4，直接进入生化系统会造成微生物失活。

废水中含有的研磨液和CMP（化学机械抛光）浆料形成高浓度悬浮物，粒径分布从亚微米级到几十微米不等。这类固体颗粒容易在管道弯头、泵体等部位沉积，同时对膜组件造成不可逆的物理损伤。重金属离子与有机物共存形成复合污染，传统物化法对有机物去除效率有限，而生化法又受重金属毒性抑制，形成两难局面。

五大主流清洗废水处理工艺对比

清洗废水处理工艺选择需综合考量COD浓度、重金属含量、回用需求和用地条件。以下量化对比表整合了2024-2025年国内主流工程数据，可直接用于工艺路线初选：

工艺一「调节+混凝沉淀」：适用于COD<500mg/L的预处理阶段或低负荷生产线。投资成本最低，但COD去除率仅60%-70%，出水难以直接达标，需配合后续处理单元。

工艺二「物化+MBR组合」：COD去除率92%-97%，出水COD≤50mg/L，适用于COD 500-2000mg/L的清洗废水。采用MBR一体化设备可大幅缩短安装周期，模块化设计便于后期扩容。

工艺三「高级氧化（臭氧/UV-AOP）+生化」：臭氧高级氧化处理COD>2000mg/L高浓度清洗废水时，通过羟基自由基断裂大分子有机物链，将难降解有机物转化为可生化小分子，再进入生化系统处理。全流程COD去除率可达85%-95%（来源：Enviolet 2025年技术手册）。

工艺四「陶瓷膜超滤+RO」：纳诺斯通CM-151陶瓷超滤膜可处理浊度高达10000 NTU的进水，配合RO反渗透设备实现>90%回收率，适用于有回用需求场景。北方某半导体工厂采用此路线后，年度节省用水成本约54万元（来源：纳诺斯通2025年案例数据）。

工艺五「蒸发结晶零排放」：采用多效蒸发或机械蒸汽再压缩（MVR）技术，适用于高盐分清洗废水，系统复杂但可实现真正零液体排放，结晶盐需按危废或固废标准处置。

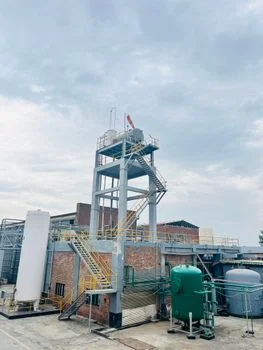

物化+生化组合工艺的工程实践

物化+生化组合工艺是当前电子半导体清洗废水处理的主流技术路线，其核心优势在于通过物化预处理破除重金属毒性，再用生化法深度降解有机物，实现稳定达标的同时控制运行成本。

综合调节池水力停留时间设计为6-12小时，均衡水质水量波动。凌晨生产高峰COD可能激增至设计值的2-3倍，调节池容积不足会导致后续处理单元冲击负荷超标。设计时需根据生产班次和用水量曲线进行水量平衡计算，峰值流量系数取值1.3-1.5。

混凝反应池是关键物化处理单元。投加PAC（聚合氯化铝）50-200mg/L + PAM（聚丙烯酰胺）1-5mg/L，反应时间15-30分钟，pH值调节至7-8。PAC水解产生的多核羟基络合物可与重金属离子形成共沉淀，去除率可达60%-80%；PAM通过吸附架桥作用使细小絮体聚并成大颗粒矾花，沉淀性能显著改善。采用自动加药系统可实现精准投加，药剂成本降低15%-25%。

MBR池混合液悬浮固体（MLSS）维持在6000-10000mg/L，污泥龄15-25天，污泥产率0.3-0.5kgDS/kgCOD。较长的污泥龄有利于世代时间较长的硝化菌群富集，提高氨氮去除效率。系统总水力停留时间18-24小时，抗冲击负荷能力强，出水COD可稳定控制在50mg/L以下。

工程案例：华丰电子500m³/d清洗废水处理系统

华丰电子500m³/d清洗废水处理项目是物化+生化组合工艺的典型应用案例。该项目废水来源于电子电源制造过程产生的含镍、含锡、含铜清洗废水，重金属离子浓度高，COD波动范围800-1500mg/L，日内负荷波动超过100%。

处理工艺路线为：预处理（格栅+调节池）→物化处理（混凝沉淀）→MBR生化处理→深度处理（可选）。格栅去除大颗粒悬浮物，调节池均衡水质水量后进入混凝反应池，PAC+PAM组合投加去除重金属和部分有机物，斜管沉淀池实现泥水分离，上清液进入MBR池进行生化处理。

处理效果数据如下：出水COD≤50mg/L，电导率≤50μS/cm，悬浮物<5mg/L，镍<0.1mg/L，铜<0.5mg/L，全面满足GB 8978-1996《污水综合排放标准》一级标准要求（来源：项目实测数据，2025年）。系统运行至今实现废水零排放，循环用水量500m³/d。

该案例验证了物化+MBR组合工艺在处理含有重金属离子的电子清洗废水时的技术可行性和经济合理性。对于含有研磨液和CMP浆料的清洗废水，建议在预处理段增加CMP废水处理工艺对比中推荐的陶瓷膜超滤单元，以降低MBR膜污染风险。

清洗废水处理设备选型参数与成本参考

清洗废水处理设备选型需根据处理规模和进水水质确定，以下成本数据基于2025年市场调研和工程实例汇总，可直接用于预算评估：

运营成本构成中，药剂费1.5-3元/m³（PAC、PAM、pH调节剂）、电费1-2元/m³（曝气、泵送）、人工0.5-1元/m³。有回用需求时，增加RO反渗透处理段会使运营成本增加1.5-2.5元/m³，但可节约新鲜水采购成本2-4元/m³。

膜组件更换周期与维护质量直接相关：PVDF平板膜寿命3-5年，更换成本约占总运营成本的15%-20%；RO膜寿命2-3年，需要定期清洗维护。采用RO反渗透设备时，建议设置在线污染指数（SDI）监测，当进水SDI>5时需增加预处理措施，防止膜元件不可逆污染。

常见问题

电子半导体清洗废水COD一般是多少？怎么处理？

电子半导体清洗废水COD范围通常为200-5000mg/L，具体数值与清洗工艺和清洗剂配方密切相关。光伏行业硅片清洗废水COD偏低（200-800mg/L），而PCB制程清洗废水COD可达2000-5000mg/L。处理方式需根据COD浓度分段选择：COD<500mg/L可直接物化预处理或简单生化；COD 500-2000mg/L推荐物化+MBR组合工艺；COD>2000mg/L需高级氧化预处理后再进生化系统。

清洗废水处理设备和工艺怎么选型？

选型决策应综合考量四个关键变量：COD浓度区间、重金属离子类型与浓度、回用需求、用地条件。COD<500mg/L且无回用需求时，调节+混凝沉淀即可满足达标排放；COD 500-2000mg/L推荐物化+MBR组合；高浓度含难降解有机物时选择高级氧化+生化；需回用时必须增加膜分离单元。半导体晶圆厂等高标准回用场景推荐MBR+RO双膜工艺，出水可回用于清洗或纯水系统，回收率≥80%。

清洗废水处理一吨需要多少运营成本？

清洗废水处理运营成本约3-8元/m³，具体数值与进水浓度正相关。50m³/d小规模处理系统运营成本偏高（5-8元/m³），500m³/d大规模系统可降至3-5元/m³。成本构成中，药剂费占40%-50%（PAC、PAM、酸碱调节剂），电费占30%-40%（曝气风机、循环泵），人工费占15%-20%。膜组件更换费用约占总运营成本的15%-20%，需纳入全生命周期成本核算。

清洗废水处理后能达标排放吗？标准是什么？

清洗废水处理后可以达标排放，需满足GB 8978-1996《污水综合排放标准》一级标准：COD≤100mg/L，SS≤70mg/L，NH₃-N≤15mg/L，TP≤0.5mg/L。半导体行业执行地方排放标准时更严格，如江苏省要求电子行业废水COD≤60mg/L。物化+MBR组合工艺出水COD≤50mg/L，SS<5mg/L，可稳定满足一级标准要求。达标排放的前提是预处理充分去除重金属离子，避免其对生化系统的毒性抑制。

清洗废水有回用需求应该选择什么工艺？

有回用需求时推荐MBR+RO双膜工艺路线。MBR去除大部分有机物和悬浮物，RO反渗透进一步截留溶解性固体，出水水质可满足清洗、冷却或纯水系统补水要求，回收率≥80%。对于含高浓度研磨颗粒的清洗废水，建议在MBR前增加陶瓷膜超滤预处理，可承受进水浊度高达10000 NTU，延长RO膜使用寿命。纳诺斯通案例数据显示，采用陶瓷膜+RO路线后，某亚洲半导体工厂水回收率从60%提升至80%以上，年度节水效益显著。
