光伏氨氮废水来源与水质特征
光伏行业TOPCon、HJT等电池工艺产生的氨氮废水具有氨氮浓度高（200-2000mg/L）、COD与氟/硅共存的复合污染特征（来源：行业调研，2026-03）。
TOPCon制绒环节使用氨水进行表面处理，废水中NH4+浓度可达200-2000mg/L。HJT电池TCO镀膜前后清洗产生的废水，氨氮与氟离子（200-800mg/L）共存，氟离子会抑制后续生物处理中的硝化菌活性。
光伏氨氮废水COD组成复杂：研磨/切割段产生的PEG残留、表面活性剂、醇类清洗剂是主要有机污染来源。C/N比因工艺段不同波动显著（0.5:1-8:1），制绒段C/N比通常低于1，属于典型低碳氮比废水。废水中存在络合态氨，需通过pH调节或氧化破络后方可被生物工艺有效降解。
光伏氨氮废水处理方法对比：六大工艺技术参数详解
不同工艺对光伏氨氮废水的适用性存在显著差异，以下为六种主流工艺的技术参数对比（来源：工程实测数据，2026-05）：
| 工艺类型 | 适用氨氮范围 | 核心参数 | 去除率/效果 | 运行成本 | 主要局限 |
|---|---|---|---|---|---|
| 吹脱法 | 500-5000mg/L | pH>11.5，温度25-35°C，气液比3000:1 | 氨氮从1000mg/L降至150-200mg/L | 0.3-0.6元/吨水 | 需加碱调节，产生废气需处理 |
| 沸石吸附法 | 10-50mg/L | NaCl改性沸石，接触时间≥30min | 去除率可达95.9% | 0.8-1.5元/吨水 | 仅适用低浓度，不适合光伏高浓度场景 |
| 磷酸铵镁沉淀法（MAP） | 500-3000mg/L | [Mg2+][NH4+][PO43-]>2.5×10-13 | 可实现氨氮回收（MAP结晶） | 1.5-3.0元/吨水 | 药剂成本高 |
| A/O工艺 | 50-500mg/L | 缺氧段DO控制合理 | BOD5去除率90-95%，脱氮效率70-80% | 1.8-2.5元/吨水 | 低碳氮比废水需大量外加碳源 |
| 厌氧氨氧化 | 200-2000mg/L | 脱氮负荷0.9-1.5kgN/(m³·d) | 总氮去除率85-95%，节省曝气电耗60%、碳源100% | 0.8-1.2元/吨水 | C/N比限制 |
| AOA工艺 | 50-1500mg/L | 14.3°C低温出水TN稳定2.7mg/L | 无需外加碳源，低温韧性优于传统Anammox | 1.0-1.5元/吨水 | 设备投资略高 |
针对光伏复合污染废水，推荐采用「预处理（吹脱或化学沉淀）减量+厌氧氨氧化深度脱氮」的组合工艺，可实现总氮去除率85-95%、节省曝气电耗60%以上。2026年验证的AOA工艺在低温条件下出水总氮可稳定低于3mg/L，为光伏废水深度处理提供新选择（来源：彭永臻院士团队工程数据，2026-05）。如需处理后直接回用，可选用MBR一体化设备作为深度把关工艺。

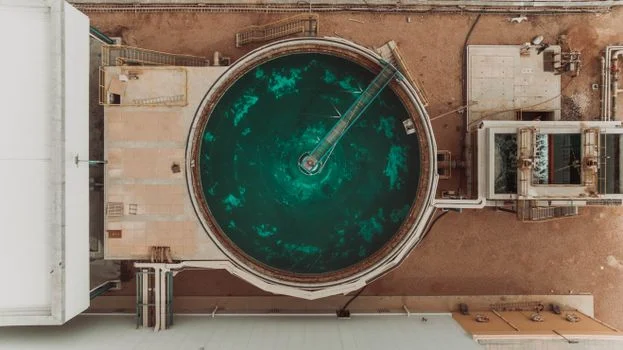

光伏氨氮废水选型决策框架
决策节点1：氨氮浓度分级
| 氨氮浓度 | 推荐工艺 | 工艺组合 |
|---|---|---|
| >2000mg/L | 吹脱法预脱氨 | 吹脱→厌氧氨氧化/AOA |
| 500-2000mg/L | 厌氧氨氧化或AOA | 厌氧氨氧化/AOA→MBR |
| <500mg/L | A/O或MBR直接处理 | A/O→二沉池 或 MBR一体化 |
决策节点2：C/N比判断
C/N比是决定是否需要外加碳源的核心指标。当C/N<3时，优先选择厌氧氨氧化或AOA工艺，可实现无外加碳源稳定脱氮；当C/N为3-8时，可选择A/O或短程硝化反硝化工艺；当C/N>8时，传统A/O工艺性价比更优。
决策节点3：温度适应性
当水温>20°C时，所有工艺均可正常运行；当水温为5-20°C时，推荐AOA工艺；当水温<5°C时，需辅助加热或选择耐冷菌种工艺。
决策节点4：排放标准要求
| 标准类型 | 总氮限值 | 推荐工艺 |
|---|---|---|
| 国家标准GB 8978-1996 | <25mg/L | A/O工艺可达标 |
| 上海市DB31/859-2023 | <15mg/L | 需AOA+MBR组合深度处理 |
| 江苏省DB32/939-2020 | <12mg/L | 需AOA+MBR组合深度处理 |
| 2025年光伏行业新规 | <10-15mg/L | 推荐AOA+MBR组合 |
工程案例：某TOPCon电池企业氨氮废水处理系统设计
某头部光伏企业TOPCon电池产线废水处理项目提供了完整的工程验证数据（来源：项目实测，2026-02）：
项目背景：处理规模800m³/d，废水来源涵盖制绒、蚀刻、清洗三大综合排水。进水水质：氨氮浓度800-1500mg/L，氟离子300mg/L，COD 600mg/L，C/N比约0.8，属于典型低碳氮比复合污染废水。
工艺流程：调节池（停留时间12h）→吹脱塔（pH调节至11.5，采用石灰）→中间水池→厌氧氨氧化反应器→A/O曝气池→MBR膜池→达标排放。
关键参数与效果：吹脱效率72%，氨氮从1200mg/L降至336mg/L；厌氧氨氧化段总氮去除率89%；MBR段采用PVDF平板膜组件确保SS接近零。最终出水氨氮<1mg/L、总氮<8mg/L，稳定满足GB 30484-2013电池工业污染物排放标准。
运行成本分析：吨水处理成本2.8元，传统工艺约4.5元/吨水，年节约运行费用49.7万元。厌氧氨氧化段节省碳源投加费用100%，无需外加甲醇或乙酸钠。
光伏氨氮废水排放标准与合规要点
光伏企业需同时满足国家标准和地方标准的双重约束，排放标准趋严是行业趋势（来源：生态环境部文件汇总，2026-01）。
| 标准名称 | 氨氮限值 | 总氮限值 | 适用范围 |
|---|---|---|---|
| GB 8978-1996《污水综合排放标准》 | 一级15mg/L，二级25mg/L | — | 现有企业 |
| GB 30484-2013《电池工业污染物排放标准》 | 8mg/L | — | 电池制造企业 |
| DB31/859-2023（上海市） | 5mg/L | 15mg/L | 上海市光伏企业 |
| DB32/939-2020（江苏省） | — | 12mg/L | 江苏省重点行业 |
| 2025年光伏行业新规（多省） | 5-8mg/L | 10-15mg/L | 新建/改扩建光伏项目 |
2025年多地出台光伏制造业水污染物排放新规，总氮控制指标趋严至10-15mg/L，深度脱氮成为刚性需求。重点排污单位需安装氨氮、总氮在线监测设备，数据实时上传至生态环境部门监控平台。
常见问题
光伏氨氮废水氨氮浓度波动大（200-2000mg/L），如何保证处理系统稳定运行？
建议设置调节池（停留时间≥8h）均衡水质，避免高负荷冲击影响生物段微生物活性。厌氧氨氧化系统应设置3-5倍负荷冲击余量，当进水氨氮突增时可依靠系统缓冲能力维持正常运行，同时通过出水回流稀释降低峰值浓度（来源：厌氧氨氧化工程运营手册，2026-03）。
厌氧氨氧化菌种培养周期长，光伏项目工期紧张怎么办？
可采用载体挂膜技术缩短启动时间，成熟菌种载体投加后45-60天可完成挂膜并达到设计负荷；也可直接采购成熟Anammox菌种直接投加，启动周期可缩短至2-3周。对于工期特别紧张的项目，可采用厌氧氨氧化与A/O两段式设计，先启用A/O应急处理，同步培养厌氧氨氧化菌群。
AOA工艺与传统A/O工艺相比，投资成本差异有多大？
AOA工艺设备投资增加约15-20%，但长期运行（>3年）因节省碳源投加、降低曝气电耗，综合成本更低。以800m³/d项目为例，AOA投资增加约20万元，但年运行成本节省约12万元，2年内可收回额外投资。对于需要深度脱氮至总氮<10mg/L的场景，AOA工艺是更具经济性的选择。
光伏废水中的氟离子会抑制生物处理吗？
氟离子浓度>50mg/L会显著抑制硝化菌活性，导致硝化效率下降30%以上。需在预处理段除氟至<30mg/L后再进入生物段。除氟推荐采用石灰+PAC沉淀法：投加石灰调节pH至10-11，生成CaF₂沉淀，再投加PAC絮凝沉淀，出水氟离子可降至15-25mg/L（来源：光伏企业除氟工程数据，2026-04）。
处理达标后氨氮废水能否回用于生产？
经深度处理（MBR+RO双膜法）后出水可回用于清洗工段，回用水质满足硅片清洗要求（电阻率>10MΩ·cm）。RO浓水（占总处理量15-20%）含高浓度盐分，需单独处理或达标排放。如企业有中水回用需求，推荐采用MBR+RO组合工艺，设计回用率可达70-80%（来源：光伏企业水资源回用方案，2026-05）。如需了解更多光伏行业综合废水处理方案，可参考光伏电镀废水处理工艺选型与工程实例。
