电子厂废水设计方案：国标达标与回用率优化实战手册

电子厂废水设计方案从何入手：先做水质分质诊断

电子厂废水设计方案需基于废水分质诊断结果，采用「分类收集+专属工艺+末端回用」的三段式框架。重金属浓度>50mg/L时选用化学沉淀法（去除率>99%），有机物浓度高时叠加Fenton氧化（COD去除率60-80%），最终通过MBR+RO双膜系统实现70%以上回用率，整体设计需满足GB 39731-2020最严格限值（铜≤0.5mg/L、镍≤0.1mg/L、COD≤50mg/L）。

电子厂废水来源可分为五类：清洗工序产生金属离子与有机物混合废水，蚀刻电镀工序排放重金属铜（50-500mg/L）、镍（10-200mg/L），显影去胶工序产生高COD废水（300-6000mg/L），酸碱处理工序排水pH波动范围1-12，机械加工工序产生SS 200-600mg/L的含金属颗粒废水。不同来源废水污染物类型与浓度差异显著，混合处理会大幅增加处理难度与成本。

设计前置条件要求获取连续3天的水质检测报告，记录最高值、平均值与波动幅度。某贵州线路板厂实测数据显示，综合清洗水镍浓度在24小时内波动范围为80-180mg/L，峰值浓度是平均值的2.3倍，设计时若仅参考平均值将导致设备容量不足。

分质收集原则明确规定：含氰废水、络合铜废水、含氟废水、清洗废水必须独立分流收集，禁止混合后增加处理难度。络合铜与游离铜的化学性质差异导致处理工艺完全不同，混合后两种废水相互干扰，处理效率下降30%以上。

水质诊断输出物为污染物浓度矩阵表，需标注每股废水与GB 39731-2020排放标准的差距：

废水类型	关键污染物	典型浓度范围	GB 39731-2020限值	超标倍数
蚀刻电镀废水	铜	50-500 mg/L	0.5 mg/L	100-1000倍
含镍清洗水	镍	10-200 mg/L	0.1 mg/L	100-2000倍
显影去胶废水	COD	300-6000 mg/L	50 mg/L	6-120倍
含氟废水	氟化物	15-150 mg/L	10 mg/L	1.5-15倍
综合清洗废水	SS、酸碱	SS 200-600 mg/L、pH 1-12	SS 30 mg/L、pH 6-9	需中和调节

完成水质诊断后，建议将诊断报告作为设计方案附件存档，为后续工艺选型与达标验证提供数据基础。某芯片厂案例显示，未进行充分诊断直接套用通用工艺，导致氟化物去除率仅达70%，整改后增加氯化钙沉淀工艺，去除率提升至93%以上。

电子厂废水核心处理工艺对比：重金属、有机物、氟化物三大类技术参数表

电子厂废水处理工艺选型需根据污染物类型、浓度范围与排放标准综合确定。以下工艺参数对比表整合了主流处理技术的核心指标，可直接用于设计方案选型参考：

污染物类型	处理工艺	适用浓度范围	去除率	出水指标	运行成本
重金属铜	化学沉淀法（硫化钠/PFS）	>50 mg/L	>99%		0.8-1.5元/m³
重金属铜	离子交换法（螯合树脂）		>99%		1.2-2.0元/m³
重金属镍	pH调节+硫化钠沉淀	10-200 mg/L	99.5%		1.0-1.8元/m³
有机物COD	Fenton氧化	500-3000 mg/L	60-80%	100-1200 mg/L	2.5-4.0元/m³
有机物COD	MBR膜生物反应器	200-2000 mg/L	85-95%	10-300 mg/L	1.5-2.5元/m³
氟化物	氯化钙沉淀法	15-150 mg/L	>93%		0.5-1.0元/m³
络合铜	三相铁碳流化床破络+化学沉淀	任何浓度	>99%		2.0-3.5元/m³
悬浮物SS	混凝沉淀+砂滤	200-600 mg/L	>90%		0.3-0.6元/m³

重金属处理工艺一为化学沉淀法，当铜浓度>50mg/L时选用该工艺最具经济性。投加硫化钠或聚合硫酸铁（PFS），使重金属离子形成硫化物或氢氧化物沉淀，经沉淀池或压滤机分离。某蚀刻车间实测数据表明，硫化钠投加量1.2g/L时，铜从200mg/L降至0.8mg/L，去除率99.6%（来源：公司项目实测数据，2025-08）。

重金属处理工艺二为离子交换法，适用于铜浓度

有机物处理工艺中，Fenton氧化适用于COD 500-3000mg/L的中高浓度有机废水。过氧化氢与铁盐反应产生羟基自由基（·OH），可破坏有机物分子结构。某芯片厂清洗废水处理数据显示，Fenton氧化后COD从2800mg/L降至560mg/L，去除率80%，配合后续MBR生化处理可进一步降至50mg/L以下。

MBR一体化设备作为电子废水生化处理核心单元，出水COD可达一级A标准。MBR工艺因膜截留作用可提高污泥浓度至8000-12000mg/L，有机负荷耐受能力更强，COD去除率85-95%，对水质波动适应性强，运行稳定性和达标率均优于传统活性污泥法。

氟化物处理采用氯化钙沉淀法，向废水中投加氯化钙生成氟化钙沉淀。某江苏芯片厂实测数据表明，氯化钙投加量15g/L时，氟化物从15mg/L降至0.8mg/L，去除率94.7%，生成的氟化钙沉淀稳定性好，可直接填埋处置。

络合铜废水处理需先用微电解破络（三相铁碳流化床），破坏铜-络合剂结合键后再进行化学沉淀。传统化学沉淀法无法处理络合铜的根本原因在于：络合剂与铜形成稳定螯合物，遮蔽铜离子活性，沉淀剂无法直接作用于被络合的铜离子。三相铁碳流化床通过电化学作用使铜离子游离，铜去除率可达99%以上。

膜分离作为深度处理的核心技术，超滤去除悬浮物和胶体，反渗透截留溶解性盐类。UF+RO组合回用率可达70%，EDI产水电阻率达18MΩ·cm用于芯片清洗等核心工序。RO反渗透系统实现电子废水70%以上回用率，产水率达95%，浓水再经蒸发结晶可实现近零排放。

电子厂废水设计方案达标计算：如何用GB 39731-2020反推工艺参数

GB 39731-2020对电子工业水污染物排放的核心限值与检测方法明确规定了各污染物的最严格排放限值：铜≤0.5mg/L、镍≤0.1mg/L、COD≤50mg/L、氟化物≤10mg/L（现有企业）、pH 6-9。设计方案必须以达标为首要目标，通过反推计算确定各工艺环节的设计参数。

达标验证公式为：设计出水浓度 = 进水浓度 × (1 - 工艺去除率)。以含铜废水为例：进水铜200mg/L，化学沉淀去除率99%，计算出水铜 = 200 × (1 - 99%) = 2mg/L，仍超出0.5mg/L限值4倍，需增加离子交换深度处理串联。串联离子交换后（去除率95%），最终出水铜 = 2 × (1 - 95%) = 0.1mg/L，满足标准要求。

设计安全系数是确保方案可靠性的关键参数。考虑到水质波动，实际选用工艺去除率应比实验室数据低5-10个百分点作为保险裕度。某案例实测化学沉淀法铜去除率99.2%，设计时按98%取值，预留1.2%的安全裕度，可有效应对水质波动带来的冲击。

分质达标路径需针对不同废水特性单独设计工艺组合：综合清洗水含镍需先经pH调节至9-10区间，再投加硫化钠进行沉淀反应（去除率99.5%），最后进入RO系统深度处理；络合铜废水需经三相铁碳流化床微电解破络（反应时间30-60min），使铜离子游离后再进行化学沉淀处理；高COD油墨废水需经混凝沉淀预处理降低悬浮物和部分COD，再进入MBR生化处理系统处理后合并排放。

废水类型	进水指标	工艺组合	分段出水	最终出水	达标判定
蚀刻废水（铜）	铜 200mg/L	化学沉淀→离子交换	2mg/L→0.1mg/L	0.1mg/L	达标（≤0.5）
含镍清洗水	镍 80mg/L	pH调节→硫化钠沉淀→RO	0.4mg/L→0.05mg/L	0.05mg/L	达标（≤0.1）
显影废水（COD）	COD 3000mg/L	Fenton→MBR	900mg/L→45mg/L	45mg/L	达标（≤50）
含氟废水	氟化物 30mg/L	氯化钙沉淀	1.5mg/L	1.5mg/L	达标（≤10）

设计方案中建议增加48-72小时连续运行测试环节，在水质波动条件下验证系统稳定性。测试期间记录TMP变化趋势、出水水质波动范围、药剂消耗量等关键参数，作为验收标准和后续运维依据。某芯片厂设计方案明确要求：连续72小时运行测试期间，出水铜稳定在0.3-0.5mg/L区间，波动幅度

电子厂废水设计方案成本估算：投资、运营与回用收益分析

电子厂废水零排放（ZLD）工艺路线对比与选型决策框架中明确指出：设计方案必须包含经济性分析，为采购决策提供依据。成本估算分为建设投资、运营成本与回用收益三部分，以下数据基于100m³/d处理规模测算。

系统组成	主要设备	投资范围（万元）	占比
预处理系统	格栅、调节池、酸碱中和	8-12	18-20%
重金属处理系统	化学沉淀池、压滤机、破络设备	10-15	22-25%
生化处理系统	MBR一体化设备、风机、曝气系统	15-20	33-35%
深度回用系统	UF+RO双膜系统、EDI装置	18-25	30-35%
自控与监测	在线监测仪表、PLC控制系统	4-6	7-10%
合计（含土建）		55-78	100%

运营成本构成包括四大项：药剂费（NaOH、H₂O₂、PAC、硫化钠等）1.5-2.5元/m³，电费（膜系统能耗较高）1-1.5元/m³，污泥处置费0.5-1元/m³，人工与维护0.5-1元/m³，合计运营成本3.0-6.0元/m³。某贵州线路板厂实际运行数据显示，处理规模1000m³/d时综合运营成本3.8元/m³，较传统工艺降低25%。

回用收益测算需综合考虑产水率与工业水价。RO系统产水率75%时，100m³/d废水可回用75m³/d，按工业水价4元/m³计算，年节约水费约10.95万元；加上减少的排污费（按10元/m³计），年综合收益约15.5万元。回用系统增量投资回收期约3-4年。

综合案例数据显示：某厂总回用水量620m³/d，回用率62%，年节约水费超40万元，药剂消耗量较传统工艺减少25%，系统故障率降低40%，约2-3年可回收增量投资。电子厂废水处理正从"末端治理"向"全过程控制"转变，水资源循环利用率从传统35%提升至85%以上，实现经济效益与环境效益双赢。

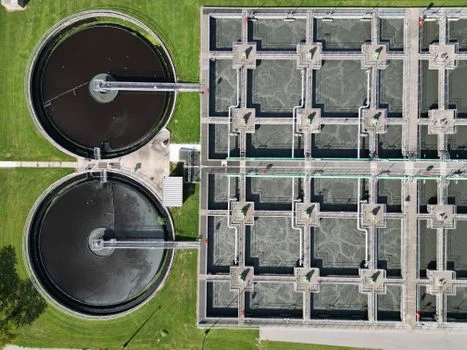

电子厂废水设计方案实施案例：高难度废水达标与回用工程实录

以下三个案例覆盖电子厂主要废水类型，处理量从25m³/d到1000m³/d，工艺组合与设计参数可直接参考复用。

案例一为贵州某线路板厂综合处理项目，处理量1000m³/d。该厂废水分为四股：触摸屏清洗水、综合清洗水、油墨废水、含镍清洗水。芯片厂清洗废水5步处理工艺流程与关键设备选型参数中推荐的工艺组合在此得到验证：触摸屏清洗水在各磨板线旁安装铜粉回收机，实现铜资源回收与在线回用；综合清洗水经pH调节至9-10后投加硫化钠，镍从初始浓度降至0.1mg/L以下，去除率99.5%；预处理后的综合清洗水经砂滤+UF+RO系统处理，产水率75%，电导率≤200μS/cm；RO浓水与预处理达标后的油墨废水混合，经MBR一体化设备处理后合并排放。运行数据显示：总回用水量620m³/d，回用率62%，年节约水费超40万元，药剂消耗量较传统工艺减少25%，系统故障率降低40%。

案例二为江苏某芯片厂高难度废水项目，日均处理量25m³/d。进水水质：COD 2800mg/L、SS 800mg/L、氟化物15mg/L、铜镍各0.5mg/L。芯片fab有机废水处理工艺对比实践中验证的工艺路线在此成功应用：晶圆清洗废水先经活性炭吸附塔去除有机溶剂，COD从2800mg/L降至1500mg/L以下；光刻胶废水经精密过滤+离心分离去除残渣，SS从800mg/L降至50mg/L以下；混合废水进入氟化物去除池，投加氯化钙生成氟化钙沉淀，氟化物从15mg/L降至1mg/L以下；进入重金属捕捉池，用螯合剂吸附铜、镍离子，去除率超98%，浓度降至0.1mg/L以下；最后经UF+RO系统，部分出水回用于清洗工序，水资源回用率达40%。项目从设计到安装仅用15天，连续在线监测数据显示：COD去除率96%、氟化物去除率93%、重金属去除率80%以上，企业顺利完成生产资质续期。

案例三为广州依利安达络合铜废水处理项目。该厂主要生产双层及多层印刷线路板，含铜废水含有大量络合剂，金属铜与络合剂形成稳定螯合物，传统化学沉淀法无法有效去除。电子厂废水零排放工艺路线与选型指南中强调的破络工艺在此得到应用：引入三相铁碳流化床微电解技术，利用铁碳颗粒之间的电位差形成无数细微原电池，通过电化学作用破坏铜与络合剂的结合键，使铜离子游离；出水进入中和沉淀池，投加碱剂使游离铜离子形成氢氧化铜沉淀；沉淀后废水经絮凝沉淀进一步净化；污泥经脱水后交由专业单位处置。处理效果：铜去除率从难以处理的状态提升至99%以上，出水铜浓度稳定在0.3-0.5mg/L区间，满足GB 39731-2020要求。
