TFT-LCD废水水质特征与自动控制的挑战
TFT-LCD废水处理设备的自动化控制系统通常包含PLC控制柜、在线水质监测仪表和自动加药控制单元。以日处理10万吨/d的信利光电项目为例，配置PLC控制柜9套、现场控制箱26套、低压控制柜4套，可实现废水泵站、进水口、出水口的流量和水质实时监控，满足GB 8978-1996三级排放标准的自动控制要求（来源：祥科，信利仁寿TFT-LCD废水自控项目，2023-09）。
TFT-LCD面板生产过程中产生的废水水质极为复杂。根据CN109081515A专利文献数据，含氟废水pH范围3-7、COD约400mg/L、F⁻浓度120mg/L；酸碱洗涤塔废水pH波动范围扩展至3-9、COD可达1500mg/L、SS约100mg/L。单一生产线同时产出多种性质迥异的废水，若采用人工控制，操作人员难以在水质突变时及时调整工艺参数。
世源科技指出，TFT-LCD废水处理需从污染物源头控制，实现全系统自动化监测与回用。世源科技是国内率先将MBR工艺和RO技术应用于TFT-LCD废水处理的企业，并参与编制《电子工业污染物排放标准》相关规范。TFT-LCD废水处理出水若要达到业内先进水平，自动化控制系统必须具备多参数耦合调节能力——pH、COD、氟离子浓度等关键指标需同步响应，任何单一参数的剧烈波动都可能触发出水超标。
GB 8978-1996三级标准是TFT-LCD面板企业的排放基准：COD≤500mg/L、SS≤400mg/L、NH₃-N≤—/—。自动控制系统需在进水水质大幅波动（pH日内波动超过3个单位、COD波动幅度超过300%）的工况下持续稳定运行，这是自动控制设计的核心挑战。
自动化控制系统的核心组成与选型参数
PLC控制柜是自动化系统的核心处理器。信利10万吨/d项目配置9套PLC柜，对应沉淀池、曝气池、生物滤池等各处理工段，实现分布式控制。处理规模1000m³/d的中小型项目通常配置1-2套PLC柜，CPU建议采用双机冗余配置，确保单点故障不影响整体运行（来源：行业工程经验总结）。
在线水质监测仪表的选择直接影响控制系统的调节精度。TFT-LCD废水处理推荐配置以下仪表组合：pH计（量程0-14，精度±0.01）用于酸碱度实时监测；COD在线监测仪（量程0-2000mg/L，响应时间≤5min）用于有机污染物监控；氨氮分析仪（量程0-100mg/L）用于含氮化合物追踪；氟离子电极（量程0-1000mg/L）专门针对含氟废水；SS悬浮物监测仪（量程0-1000mg/L）用于固体悬浮物控制。整套仪表的信号统一接入PLC控制柜，由PID算法进行闭环调节。
自动加药控制是稳定出水水质的关键环节。PAM/PAC自动加药装置与PLC控制系统的联动配置根据进水COD实时调节加药量：PAC（聚合氯化铝）投加量50-200mg/L，PAM（聚丙烯酰胺）投加量1-5mg/L。当进水COD超过设定阈值时，PLC自动增大加药泵频率；COD回落至正常范围后，加药量逐步递减，避免药剂浪费。

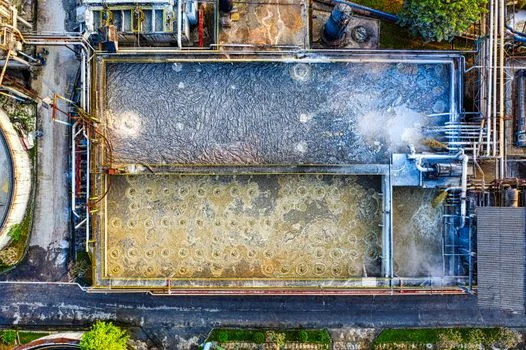

变频泵联动控制是节能优化的核心手段。进水泵、曝气风机、回流泵均采用变频控制，PLC根据液位传感器和溶解氧仪表的数据动态调节转速。实测数据表明，变频曝气系统相比工频运行可节能25%-35%。
| 控制单元 | 核心设备 | 关键参数 | 选型要点 |
|---|---|---|---|
| PLC控制柜 | S7-1500/施耐德Modicon | CPU冗余+I/O扩展 | 1000m³/d配1-2套，10万吨/d配9套以上 |
| pH监测 | pH计（0-14，±0.01） | 响应时间≤3s | 含氟废水需耐腐蚀电极 |
| COD监测 | COD在线监测仪（0-2000mg/L） | 测量周期≤5min | 高COD废水建议双通道配置 |
| 氟离子监测 | 氟离子电极（0-1000mg/L） | 检测下限0.1mg/L | 专用于含氟废水工段 |
| 自动加药 | PAM/PAC加药泵+PLC联动 | PAC 50-200mg/L，PAM 1-5mg/L | 与进水COD仪表信号联动 |
信利光电10万吨/d TFT-LCD项目自动控制配置详解
信利（仁寿）第5代TFT-LCD高端车载及智能终端显示生产线是全球产能最大的第5代TFT-LCD车载显示屏生产线之一，日处理废水量达10万吨/d，排放水质满足GB 8978-1996三级标准（来源：祥科，信利仁寿TFT-LCD废水自控项目，2023-09）。该项目的自动控制系统配置为大型TFT-LCD废水处理工程提供了完整的硬件配置参考模板。
控制系统硬件配置清单如下：PLC控制柜9套，负责各处理工段的逻辑运算与指令下发；低压控制柜4套，用于电动机启动与保护；低压补偿柜3套，负责功率因数校正；低压进线柜2套，实现总电源分配与短路保护；现场控制箱26套，直接连接各工段阀门、泵、仪表等执行机构。这套配置实现了从进水到出水的全流程覆盖。

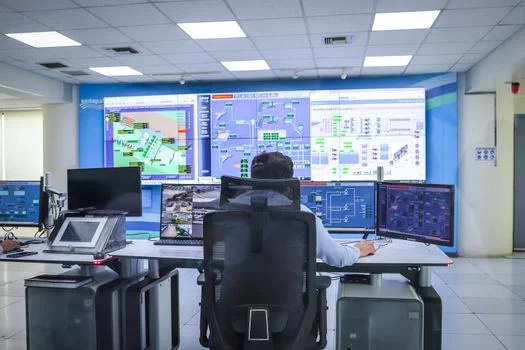

软件系统包括污水处理控制系统V2.0（1套）和废气处理控制系统V1.0（1套），通过组态软件实现人机界面（HMI）可视化操作。系统控制功能覆盖四个层面：实时监测废水泵站、进水口、出水口的流量与水质参数；持续追踪沉淀池、曝气池、生物滤池的运行状态；自动优化加药量与进水速率以达成最优处理效果；在水质异常或设备故障时触发声光报警并启动应急联动。
DF系列MBR膜组件的自动反洗与跨膜压差监测是该项目的核心技术之一。MBR膜生物反应器的跨膜压差（TMP）由PLC实时采集，当TMP上升速率超过1kPa/d时自动触发在线反洗程序，避免膜污染恶化导致通量急剧下降。对于TFT-LCD废水中高浓度油脂和表面活性剂成分，MBR工艺配合自动反洗控制可将膜清洗周期延长2-3倍。
不同处理规模的自动控制系统成本对比
自动控制系统投资与处理规模呈阶梯式增长，但单位投资成本随规模扩大而显著下降。以下为不同规模项目的典型配置与成本区间：
| 处理规模 | PLC控制柜 | 现场控制箱 | 系统总投资 | 单位投资 | 运维成本/年 |
|---|---|---|---|---|---|
| 10万吨/d（大型） | 9套 | 26套 | 800-1200万元 | 80-120元/m³ | 系统投资的3-5% |
| 10000m³/d（中型） | 3-5套 | 10-15套 | 150-300万元 | 150-300元/m³ | 系统投资的3-5% |
| 1000m³/d（小型） | 1-2套 | 4-6套 | 30-60万元 | 300-600元/m³ | 系统投资的4-6% |
运维成本主要包括仪表校准年费（约系统投资的3-5%）和PLC备件储备（建议配置10%冗余量）。小型项目因固定成本摊薄效应弱，仪表校准费用占投资比更高。MBR+RO回用系统的选型配置与投资回报分析显示，自动化控制系统的稳定运行可将回用水品质提升一个等级，综合投资回报周期缩短约20%。
TFT-LCD废水处理设备自动化选型决策框架
根据上述工程数据和配置经验，按以下五个维度确定自动化控制系统选型方案：
处理规模是第一决策变量。10万吨/d以上大型项目参照信利项目配置清单，PLC柜不低于9套、控制箱不低于26套，确保控制站分布合理；万吨级项目PLC柜3-5套、控制箱10-15套；千吨级项目PLC柜1-2套、控制箱4-6套。规模越大，冗余配置越需要精细规划。
水质监测需求决定仪表配置深度。含氟废水必须配置氟离子在线监测电极；高COD废水建议采用双通道COD仪（主通道+备用通道）防止单点故障导致加药失控；涉及生物脱氮的工段需配置氨氮分析仪与DO（溶解氧）电极。MBR一体化设备实现膜生物反应器自动控制，可降低人工巡检频次60%以上。
MBR工艺优先选配膜污染监测与反洗自动控制模块。MBR一体化设备的跨膜压差（TMP）监测报警阈值通常设定为0.1MPa，超过阈值自动触发反洗程序，曝气量随TMP变化动态调节。工程实测数据表明，配备自动反洗控制的MBR系统膜更换周期可延长40%-60%。
变频泵配置覆盖进水泵、曝气风机和回流泵三大核心设备。变频器与PLC通过Profibus或Profinet总线通讯，根据液位信号和DO信号自动调节转速，实现按需供能。RO反渗透系统的高压泵同样建议采用变频控制，在进水水质波动时保护膜元件并降低能耗。
售后响应时效是长期稳定运行的保障。具备远程诊断能力的控制系统可实时接收PLC报警日志，由工程师远程分析故障原因并推送修复方案，将故障处理时间缩短50%以上。选型时应确认PLC品牌支持远程固件升级和云端组态访问功能。
常见问题
TFT-LCD废水处理设备的自动化控制系统包含哪些核心组件？
核心组件包括三类：PLC控制柜（系统主控单元，负责逻辑运算和指令下发）、在线水质监测仪表（pH计、COD监测仪、氨氮分析仪、氟离子电极、SS悬浮物仪、流量计等）、自动加药控制单元（PAM/PAC加药泵与PLC联动实现药剂投加量实时调节）。大型项目如信利10万吨/d工程还配置低压控制柜、低压补偿柜、低压进线柜和现场控制箱，实现分层分布式控制。
PLC控制柜如何根据处理规模确定配置数量？
经验配置公式为：10万吨/d大型项目需PLC柜9套以上、控制箱26套以上，对应沉淀、曝气、生化等各处理工段独立设站；10000m³/d中型项目PLC柜3-5套、控制箱10-15套；1000m³/d小型项目PLC柜1-2套、控制箱4-6套。CPU建议采用双机冗余配置，I/O模块预留20%扩展裕量以应对后期工艺改造或监测点增加。
TFT-LCD废水自动加药系统如何根据水质参数自动调节？
控制逻辑遵循“仪表检测→PLC运算→执行机构响应”闭环：进水COD在线监测仪将4-20mA信号传输至PLC，PLC根据预设PID参数计算加药泵目标频率，驱动PAM/PAC加药泵调整转速。PAC投加量50-200mg/L、PAM投加量1-5mg/L随COD值动态浮动。当进水COD骤升时，加药泵在30秒内响应提速，避免出水COD超过排放限值。
MBR膜生物反应器的自动控制重点是什么？
三个控制重点：跨膜压差（TMP）监测与报警阈值设定（通常0.1MPa），TMP上升速率超过1kPa/d时自动触发在线反洗；膜反洗频率根据TMP变化自动触发，反洗药剂为0.1%-0.3%次氯酸钠溶液；曝气量优化通过DO电极反馈调节风机频率，维持活性污泥好氧条件的同时降低能耗。DF系列MBR膜组件的自动反洗与跨膜压差监测功能是保障系统长期稳定运行的核心。
不同处理规模的废水自动控制系统投资成本相差多少？
投资差异显著：10万吨/d大型项目自动控制系统总投资约800-1200万元（含全部控制柜、仪表、电缆敷设、调试），折合单位投资80-120元/m³；10000m³/d中型项目投资约150-300万元，单位投资150-300元/m³；1000m³/d小型项目投资约30-60万元，单位投资300-600元/m³。小型项目单位投资约为大型项目的5-7倍，主要原因是固定成本（PLC主站、工程师站、组态软件授权）摊薄效应差异较大。
