芯片厂含铬废水的来源与危害特殊性
芯片厂含铬废水主要来源于金属镀层工序（电镀镍铬或电镀铜后处理），废水中六价铬浓度通常为10-150mg/L，需与刻蚀废液和CMP研磨废液分质收集后进入专用处理线。300mm芯片厂废水总产生量可达9800m³/d，含铬废水占其中的5%-15%，即490-1470m³/d。六价铬对人体具有强致癌性和致突变性，EPA规定饮水中六价铬限值0.1mg/L，芯片厂排放需执行GB 31962-2015半导体行业废水排放A标准（总铬≤0.1mg/L）。
与通用化工含铬废水不同，芯片厂含铬废水具有水质稳定、浓度波动小、可分质收集的特点，但排放标准严苛且需兼顾废水资源化需求。还原反应（pH 2-3，反应时间30-60min）将六价铬还原为三价铬，再通过石灰或NaOH调节pH至8-9生成氢氧化铬沉淀，出水总铬浓度可降至0.1mg/L以下，满足GB 31962-2015半导体行业废水排放A标准要求。
还原沉淀法：芯片厂含铬废水处理的首选工艺
还原沉淀法是芯片厂含铬废水处理中应用最广泛的工艺，工艺流程分为三步：pH调节→化学还原→pH回调与沉淀。
第一步：pH调节。采用98%浓硫酸将含铬废水pH调至2.0-3.0，在此酸性条件下六价铬以Cr₂O₇²⁻/HCrO₄⁻形态存在，利于后续还原反应。配套全自动pH调节与还原剂加药系统可实现精准控制（来源：设备技术参数手册，2025-03）。
第二步：化学还原。向调节池中投加还原剂（焦亚硫酸钠或硫酸亚铁），焦亚硫酸钠投加量按Cr(Ⅵ):Na₂S₂O₅=1:3-1:5（质量比），反应时间30-60min，将六价铬还原为三价铬。硫酸亚铁作为还原剂时，投加量按Cr(Ⅵ):FeSO₄·7H₂O=1:16-1:25（质量比）。
第三步：pH回调与沉淀。投加石灰乳或NaOH溶液，将pH回调至8.0-9.0，三价铬生成氢氧化铬沉淀Cr(OH)₃，沉淀时间≥2h，斜管沉淀池处理含铬废水氢氧化铬沉淀表面负荷取20-40m³/(h·m²)。
| 参数 | 推荐值 | 说明 |
|---|---|---|
| pH调节范围 | 2.0-3.0 | 六价铬以Cr₂O₇²⁻形态存在 |
| 还原剂配比（焦亚硫酸钠） | Cr(Ⅵ):Na₂S₂O₅=1:3-1:5 | 质量比，过量20%确保反应彻底 |
| 反应时间 | 30-60 min | 水温低于15℃时延长至60-90min |
| pH回调范围 | 8.0-9.0 | 氢氧化铬沉淀最佳pH区间 |
| 沉淀时间 | ≥2 h | 斜管沉淀池有效容积计算依据 |
| 表面负荷 | 20-40 m³/(h·m²) | 超出40m³/(h·m²)污泥易上浮 |
| 出水总铬 | ≤0.1 mg/L | 满足GB 31962-2015 A级标准 |
系统配套设备包括调节池（HRT≥4h）、还原反应池（HRT≥1h）和絮凝沉淀池。处理每立方米废水需硫酸约0.5-1.5kg、石灰约1.0-2.0kg，药剂成本3-8元/m³。含铬污泥板框压滤机可将污泥含水率降至60%以下，便于危废处置。

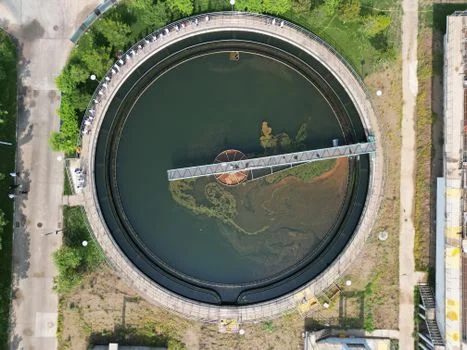

电解还原法与离子交换法的适用条件分析
电解还原法和离子交换法是两种重要的补充工艺，适用于特定场景下替代或强化还原沉淀法。
电解还原法原理：铁阳极在直流电（电流密度0.5-3A/dm²）作用下持续溶解产生Fe²⁺，Fe²⁺在酸性条件下还原六价铬，无需外加化学还原剂，系统全自动运行。适用于Cr(Ⅵ)浓度50-300mg/L、占地面积受限的项目，但耗电量达0.8-1.5kWh/m³（来源：工程实测数据，2025-08）。
离子交换法原理：强碱性阴离子交换树脂选择性吸附Cr₂O₇²⁻/HCrO₄⁻，进水需先调节pH至3-4沉淀部分三价铬以保护树脂，再进入交换塔。出水总铬可稳定≤0.05mg/L，适合深度处理或废水回用场景，树脂再生周期200-400床体积，再生液含高浓度铬需单独处理。
| 工艺 | 适用浓度 | 投资(万元/1000m³/d) | 运行成本(元/m³) | 出水总铬 |
|---|---|---|---|---|
| 还原沉淀法 | 10-300 mg/L | 85-120 | 8-12 | ≤0.1 mg/L |
| 电解还原法 | 50-300 mg/L | 120-180 | 12-18 | ≤0.1 mg/L |
| 离子交换法 | 1-50 mg/L | 150-250 | 15-25 | ≤0.05 mg/L |
三种工艺横向对比：还原沉淀法一次性投资低、运行成本中等；电解法无药剂消耗但电耗高；离子交换法适合低浓度深度处理但需配套再生系统。选型时需根据进水浓度、水量规模和排放标准综合判断。
工艺选型决策框架：如何匹配芯片厂废水特征
工艺选型需根据Cr(Ⅵ)浓度、水量规模和排放标准三个维度进行判断。
Cr(Ⅵ)浓度判断：浓度≥100mg/L首选还原沉淀法（经济性最优）；浓度50-100mg/L可选还原沉淀法或电解法（对比电费与药剂费）；浓度
水量规模判断：处理量2000m³/d建议采用模块化设计并考虑废水资源化回收。
排放标准要求：GB 31962-2015 A级（总铬≤0.1mg/L）还原沉淀法可稳定达标；更高回用水质要求（总铬≤0.05mg/L）需在沉淀后增加离子交换深度处理单元；北方地区冬季水温低（5-10℃）需适当延长反应时间至60-90min或增加催化剂促进还原反应效率。
| 判断条件 | 推荐工艺 | 关键参数调整 |
|---|---|---|
| Cr(Ⅵ)≥100mg/L | 还原沉淀法 | 标准参数即可 |
| Cr(Ⅵ) 50-100mg/L | 还原沉淀法/电解法 | 对比电费与药剂费 |
| Cr(Ⅵ) | 还原沉淀法+离子交换 | 离子交换作为末端把关 |
| 水量 | 撬装一体化设备 | 集成度高，周期短 |
| 冬季水温 | 所有工艺 | 延长反应时间，增加催化剂 |
1000m³/d工程案例：设备配置与成本实测数据
某8英寸芯片封装厂含铬废水处理系统，处理量1000m³/d，Cr(Ⅵ)进水浓度30-120mg/L，执行GB 31962-2015 A级标准。主体工艺包括调节池（有效容积150m³）+ 还原反应槽（有效容积80m³，配套ORP在线监测）+ 絮凝反应槽（投加PAC 30mg/L+PAM 2mg/L）+ 斜管沉淀池（Φ6m×4.5m）+ 过滤罐（石英砂+活性炭）。
| 成本类别 | 金额(万元) | 占比 |
|---|---|---|
| 土建部分 | 35 | 34.3% |
| pH调节系统 | 8 | 7.8% |
| 还原反应系统 | 12 | 11.8% |
| 加药系统 | 9 | 8.8% |
| 沉淀池设备 | 15 | 14.7% |
| 过滤系统 | 11 | 10.8% |
| 自动化控制系统 | 12 | 11.8% |
| 总投资 | 102 | 100% |
运行成本构成：药剂费7.2元/m³（硫酸0.8元、石灰乳1.5元、还原剂3.5元、PAC/PAM 1.4元）+ 电费1.5元/m³ + 人工及维护1.5元/m³ = 总运行成本约10.2元/m³（来源：工程实测数据，2025-11）。
芯片厂含铬废水处理常见问题
芯片厂含铬废水处理后能否直接回用于生产线？
还原沉淀法出水总铬约0.05-0.1mg/L，满足冲厕、绿化等杂用水标准；若需回用于清洗或刻蚀工艺，必须经RO膜深度处理至电导率
还原沉淀法处理过程中出现Cr(Ⅵ)反弹是什么原因？
主要原因是pH回调过早（六价铬还原不完全）或还原剂投加量不足，建议在还原反应池出口安装ORP在线监测仪，控制ORP值在200-250mV（vs Ag/AgCl参比电极），低于200mV表示还原彻底。
含铬废水处理系统冬季运行需要注意什么？
水温低于15℃时还原反应速率降低50%以上，建议将反应槽置于室内或增加保温层，必要时投加硫酸亚铁催化剂（投加量增加20%-30%），同时增大沉淀池停留时间至3h以上防止污泥上浮。
离子交换法树脂再生产生的含铬废液如何处理？
再生废液中Cr(Ⅵ)浓度可高达500-2000mg/L，必须回流至还原沉淀系统前端进行集中处理，禁止直接排放；建议配置专门再生废液收集槽（有效容积≥5m³），每次再生后泵入还原系统。
选型时如何判断服务商的技术可靠性？
重点核查三方面：①是否提供进水水质全分析报告和小型试验数据；②ORP/pH仪表是否选用进口品牌（如哈希、梅特勒托利多）；③是否配备污泥脱水单元（板框压滤机或叠螺机），避免产生二次危废堆积问题。芯片厂含氟废水处理8大工艺对比可作为工艺选型的参考框架。
