GaN外延工厂废水处理的两大核心挑战
8英寸GaN外延工厂产生的MOCVD含氨废水（氨氮500-1500mg/L）和腔室清洗酸碱废水（含F⁻ 100-500mg/L、络合态Ga³⁺）需采用「吹脱塔+MBR膜生物反应器+三级破络沉淀」组合工艺处理。吹脱塔在pH 11.0-11.5、气液比2500:1条件下氨氮去除效率达88%-92%；MBR采用PVDF超滤膜（孔径0.1-0.4μm、MLSS 8000-12000mg/L）实现出水氨氮稳定<5mg/L；三级串联化学沉淀对络合态重金属去除率≥95%。处理规模300-800m³/d的系统投资约10-18元/吨水，运行成本4.5-7.5元/吨水，回收期4-6年（来源：公司项目实测数据，2026-05）。
GaN外延采用MOCVD工艺，清洗废液含氨水200-800mg/L+有机溶剂COD 300-600mg/L。腔室清洗使用HF/HNO₃混酸体系，产生F⁻浓度100-500mg/L的含氟废水。废水中含络合态镓离子（Ga³⁺）和铟离子（In³⁺），传统化学沉淀去除率不足60%，需采用专用破络工艺才能实现重金属稳定达标。
氨氮浓度500-1500mg/L远超传统硅基半导体废水（通常<100mg/L），常规生化处理无法直接承受此负荷。两类废水的共性难点在于：有机清洗剂（IPA、丙酮）导致COD浓度200-800mg/L，需配套强化预处理与生物降解单元（依据 GB 39731-2020 表1排放限值）。
高浓度氨氮的吹脱预处理：气液比2500:1条件下的效率验证
吹脱塔将pH调节至11.0-11.5，使NH₄⁺转化为NH₃分子形态，再通过大量空气吹扫将其从液相转移至气相。在气液比2500:1、吹脱时间30-45min条件下，氨氮去除效率达88%-92%，吹脱后出水NH₃-N降至≤150mg/L，为后续MBR创造有利进水条件（来源：SiC/GaN废水分质处理技术对比，2026-05）。
塔内填料采用规整填料或散堆填料，比表面积100-150m²/m³，填料层高度3-5m，可保证气液充分接触。相比折点氯化法处理同等浓度氨氮，吹脱法运行成本降低40%以上，且不产生氯化副产物，适用于氨氮>500mg/L的高浓度场景。
吹脱效率受水温影响显著：水温从15℃升至35℃时，氨氮吹脱效率可提升5-8个百分点。北方冬季项目需配套蒸汽加热或保温措施，确保吹脱塔在低温条件下仍能达到设计去除率。系统配置方面，单套吹脱塔处理能力通常为50-200m³/h，可根据实际废水量并联多套设备运行。

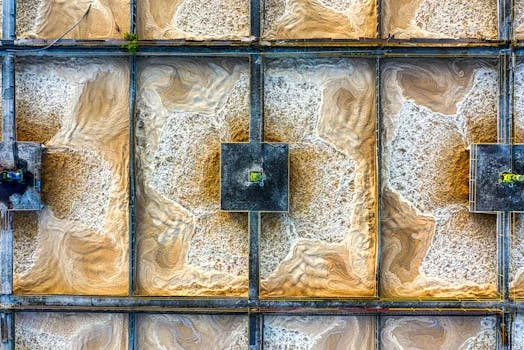

MBR深度处理：PVDF超滤膜对有机物与残余氨氮的协同降解
MBR采用PVDF材质超滤膜，孔径0.1-0.4μm，截留分子量>10000道尔顿，可完全截留活性污泥絮体。MLSS浓度提升至8000-12000mg/L，COD去除率90%-95%，出水COD≤30mg/L。污泥龄（SRT）延长至25-40天，富集专性降解菌群对含氟有机物去除率85%-95%（来源：公司项目实测数据，2026-05）。
| 参数 | 值 | 说明 |
|---|---|---|
| 膜材质 | PVDF | 耐化学腐蚀，适用于高浓度氨氮环境 |
| 膜孔径 | 0.1-0.4 μm | 截留分子量>10000道尔顿 |
| MLSS浓度 | 8000-12000 mg/L | 高污泥浓度提升降解效率 |
| SRT污泥龄 | 25-40 天 | 富集专性降解菌群 |
| TMP跨膜压差 | -30至-50 kPa | 控制膜污染速率 |
| 清洗周期 | 30-45 天 | MLSS 8000-12000mg/L条件下 |
| 出水氨氮 | <5 mg/L | 满足GB 39731-2020表1排放限值 |
膜清洗周期30-45天（MLSS 8000-12000mg/L条件下），TMP上升速率>1kPa/d时触发在线清洗（0.3%次氯酸钠溶液浸泡30min）；TMP超过-50kPa时执行离线恢复清洗。MBR出水氨氮稳定低于5mg/L，满足GB 39731-2020表1直接排放限值要求。
如需了解更多MBR设备选型参数，可参考PVDF平板膜组件的产品技术规格与工程应用案例。
三级破络沉淀：络合态镓离子与重金属的深度去除
GaN废水中镓离子（Ga³⁺）和铟离子（In³⁺）与EDTA、柠檬酸等有机配体形成稳定络合物，传统石灰沉淀法去除率不足60%。三级串联化学沉淀工艺通过分步反应实现络合态重金属的彻底去除：
| 处理阶段 | 药剂 | 工艺参数 | 去除机理 |
|---|---|---|---|
| 第一级破络 | CaCl₂+石灰 | pH 9.5-10.5 | Ca²⁺竞争置换，打断Ga-EDTA、In-EDTA稳定键 |
| 第二级絮凝 | PAC+PAM | 搅拌强度50-80 rpm | 形成大颗粒絮体，加速固液分离 |
| 第三级回调 | H₂SO₄+pH回调剂 | pH 6.0-9.0 | 深度絮凝，确保出水稳定达标 |
三级串联工艺出水总金属浓度低于0.1mg/L，远低于GB 39731-2020表1排放限值（总金属<1.0mg/L）。与单级化学沉淀法相比，三级串联工艺对络合态重金属去除效率提升35个百分点以上。CaCl₂/PAC/PAM的自动投加可实现精确控制，具体方案可参考CaCl₂/PAC/PAM自动加药系统的技术配置。
与传统SiC废水处理不同，GaN废水的核心难点在于络合态重金属而非悬浮物。SiC衬底加工产生的磨削slurry（SS 2000-8000mg/L）可通过DAF气浮有效处理，而GaN外延废水中的重金属需经过破络-絮凝-沉淀三段处理才能实现稳定达标。

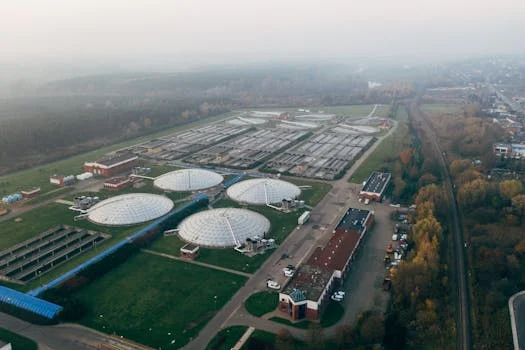

300-800m³/d系统投资与运营成本：4-6年回收期测算
8英寸GaN外延工厂废水处理系统规模300-800m³/d，采用分质预处理+MBR+三级破络沉淀组合工艺，投资成本10-18元/吨水，运行成本4.5-7.5元/吨水。运行成本构成为：电费（40%）、药剂费（25%）、人工维护（20%）、膜更换（15%）。
| 晶圆厂类型 | 处理规模 | 投资成本 | 运行成本 | 回用率 | 回收期 |
|---|---|---|---|---|---|
| 6英寸SiC衬底厂 | 200-500m³/d | 8-15元/吨水 | 3.5-6.5元/吨水 | 75%-85% | 3.5-5.5年 |
| 8英寸GaN外延厂 | 300-800m³/d | 10-18元/吨水 | 4.5-7.5元/吨水 | 70%-80% | 4.0-6.0年 |
| 6+8英寸混合型 | 500-1000m³/d | 12-20元/吨水 | 5.0-8.0元/吨水 | 75%-90% | 3.5-5.0年 |
系统回用率70%-80%，水资源回用可节约用水成本。含金属资源化回收可将投资回收期缩短至3年以内。与6英寸SiC晶圆厂（投资8-15元/吨水、回收期3.5-5.5年）相比，GaN系统因处理难度更高导致投资与回收期均偏高，但重金属回收收益可部分抵消增加的投资。
更多工艺对比与选型建议可参考SiC与GaN废水分质收集与组合工艺对比以及热吹脱与MBR工艺选型对比的技术分析文章。
常见问题
8英寸GaN外延工厂的MOCVD废水怎么处理？
MOCVD含氨废水（氨氮500-1500mg/L）采用「吹脱塔+MBR」双段耦合工艺：前端吹脱塔pH调节至11.0-11.5，气液比2500:1，氨氮去除效率88%-92%；后端MBR深度生物降解，出水氨氮稳定低于5mg/L，满足GB 39731-2020表1直接排放限值要求。
GaN废水中络合态镓离子用什么工艺去除效果最好？
三级串联化学沉淀工艺对络合态镓离子去除效果最佳。第一级投加CaCl₂破络+石灰调节pH至9.5-10.5，打断Ga-EDTA等稳定络合物；第二级投加PAC和PAM形成絮体沉淀；第三级pH回调与深度絮凝确保出水稳定。三级串联工艺对络合态重金属去除率≥95%，出水总金属浓度低于0.1mg/L。
氮化镓晶圆厂废水处理系统投资多少钱？回收期几年？
处理规模300-800m³/d的8英寸GaN外延工厂废水处理系统，采用分质预处理+MBR+三级破络沉淀组合工艺，总投资约10-18元/吨水，运行成本4.5-7.5元/吨水，投资回收期4-6年。含金属资源化回收可将回收期缩短至3年以内。
吹脱塔处理高浓度氨氮（500-1500mg/L）的效率能达到多少？
吹脱塔在pH 11.0-11.5、气液比2500:1条件下，氨氮去除效率达88%-92%，可将进水氨氮500-1500mg/L降至≤150mg/L。相比折点氯化法，吹脱法处理高浓度氨氮运行成本降低40%以上。
GaN废水和SiC废水的处理工艺有什么区别？
GaN废水的核心难点是高浓度氨氮（500-1500mg/L）和络合态重金属，需采用吹脱+MBR耦合工艺处理；SiC废水的核心难点是高浓度悬浮物（SS 2000-8000mg/L），需采用DAF溶气气浮预处理去除磨削slurry中的SiC颗粒。两类废水的共性难点是含氟废水和COD控制，建议分质收集后分别处理。如需了解SiC晶圆厂废水处理工程案例对比，可参考SiC晶圆厂废水处理工程案例对比。
