芯片有机废水处理工艺选型指南：Fenton/MBR/RO组合方案对比

芯片有机废水的污染特征与来源分析

芯片制造光刻、刻蚀、显像环节大量使用有机溶剂，形成高浓度有机废水。主要污染物包括丙酮（C₃H₆O）、甲醇（CH₃OH）、乙酸甲酯（C₃H₆O₂）等有机物，废水中COD浓度通常在200-2000mg/L之间（依据：ResearchGate 300mm芯片废水分析）。不同生产工序产生的有机废水浓度差异显著，光刻工序产生的废液COD可达3000-5000mg/L，而清洗工序排水COD通常在300-800mg/L范围内。

三种典型有机物的物理化学性质决定其处理方式。丙酮沸点56.5℃、甲醇沸点64.7℃、乙酸甲酯沸点57.8℃，均属低沸点易挥发有机物，可通过气浮或吹脱预处理去除约30%-40%。这些有机物均属可生化降解有机物（BOD/COD比值0.4-0.6），理论上适合生物处理工艺，但高浓度进水需预处理降低负荷。

芯片有机废水常与含氟废水、含氨废水、研磨废水混合排放，实际工程中需分质收集。含丙酮、甲醇浓度>1000mg/L的废液需单独收集进行物化预处理；清洗工段低浓度有机废水可直接进入生物处理系统。混合废水处理需设置足够容量的调节池（HRT≥12h），避免水质波动对生化系统造成冲击。

Fenton氧化法：高浓度有机废水的预处理利器

Fenton氧化法通过Fe²⁺催化H₂O₂产生高氧化电位的·OH自由基（标准电极电位2.8V），将有机物彻底矿化为CO₂和H₂O。该工艺对芯片有机废水中丙酮、甲醇、乙酸甲酯等小分子有机物分解效率可达85%-95%，尤其适用于高浓度有机废水的预处理阶段。

工程应用中的关键控制参数如下：反应最佳pH值2.5-4.0，在此范围内·OH自由基生成效率最高；Fe²⁺投加量50-200mg/L，H₂O₂投加量与Fe²⁺的摩尔比控制在1:1至3:1区间。进水COD 500-2000mg/L时处理效果最佳，COD去除率稳定在85%以上；进水COD超过3000mg/L时需分质处理或增加Fenton反应级数。

Fenton工艺的核心优势在于对难降解有机物的强氧化能力，可将大分子有机物断链为小分子，提升废水B/C比至0.3以上，为后续生物处理创造条件。该工艺的局限性在于药剂消耗量大（98%双氧水年消耗量约200-400kg/吨水），同时产生含铁污泥需单独处理。对于芯片含磷废水处理工艺对比中，Fenton同样作为有效的预处理手段配合使用。

臭氧催化氧化：难降解有机物的深度处理方案

臭氧催化氧化利用O₃的强氧化性（标准电极电位2.07V）结合催化剂表面的活性位点，实现有机物的高效分解。MnO₂、CeO₂等催化填料可将臭氧利用率提升30%以上，显著降低臭氧投加量。接触时间30-60min时，臭氧投加量15-50mg/L可实现对乙酸甲酯>90%的去除率。

该工艺对芯片有机废水的适用性取决于废水可生化性指标。B/C比>0.3时，臭氧氧化可将大分子有机物转化为小分子有机酸，进水COD 300-1500mg/L范围内处理效果最佳，出水COD可稳定降至100mg/L以下。对于B/C比

臭氧催化氧化工艺的主要优势在于无二次污染、反应产物为O₂不产生污泥；系统自动化程度高，维护简便。其主要缺点是臭氧发生器电耗较高，约0.8-1.2kWh/kgO₃，运行成本约占总处理成本的40%-50%。芯片氨氮废水处理选型指南中，臭氧氧化同样被用于深度处理段，对有机物进行最终氧化分解。

MBR生物处理：有机物降解的核心工艺段

MBR膜生物反应器通过膜分离实现泥水完全分离，处理能力由生物降解和膜截留共同决定。MBR耐有机负荷1.2-1.5kgCOD/m³·d，污泥龄15-25天，混合液悬浮固体浓度（MLSS）控制在6000-10000mg/L时处理效率最佳。PVDF平板膜孔径0.1-0.4μm，出水浊度

MBR膜生物反应器PVDF平板膜组件对甲醇、丙酮等易降解有机物去除效率>90%，出水COD可稳定在50-80mg/L。相较于传统活性污泥法，MBR污泥产量仅为前者的30%-50%，剩余污泥处理频率大幅降低。该工艺适合作为后端深度处理的前段，与臭氧氧化或RO膜分离组合使用。

MBR系统的运行稳定性关键在于膜污染控制。膜面流速需维持在0.3-0.5m/s，定期进行在线清洗（0.1%-0.3%次氯酸钠溶液浸泡30-60min）可有效延缓膜通量衰减。MBR工艺对进水油脂和SS含量有一定要求，含油量需控制在

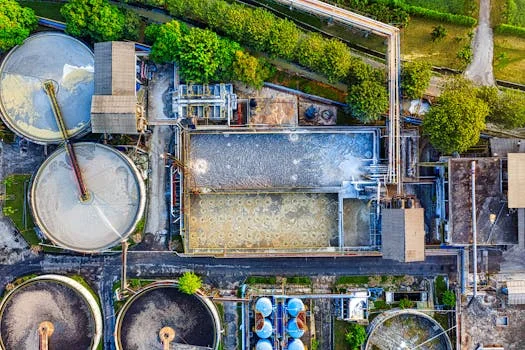

膜分离技术：实现有机废水回用的关键环节

膜分离技术是芯片有机废水深度处理和回用的核心环节，主要包括纳滤（NF）和反渗透（RO）两种工艺。NF膜可截留分子量200-1000Da的有机物，产水率75%-85%，运行压力5-15bar；RO膜可实现分子级过滤，产水率95%以上，运行压力15-30bar，出水COD

不同膜工艺对芯片有机废水中典型污染物的截留效果差异显著。NF对乙酸甲酯的截留率约60%-70%，对丙酮几乎无截留作用；RO对各类有机物截留率均>98%，对甲醇、丙酮、乙酸甲酯的去除率稳定在99%以上。实际工程中，RO浓水有机物浓度约为进水的4-6倍，需返回调节池循环处理或采用蒸发结晶实现零排放。

膜污染控制是系统稳定运行的关键。定期化学清洗采用柠檬酸（pH=2.5-3.0）或EDTA溶液去除无机垢，采用次氯酸钠（500-1000mg/L）去除有机污染和生物污染。膜元件使用寿命3-5年，更换成本约占初始投资的15%-25%。RO反渗透设备实现有机废水深度净化，满足芯片制造对超纯水的水质要求。

六大工艺对比与选型决策矩阵

根据进水有机物浓度和排放标准要求，可将芯片有机废水处理工艺分为三个梯度进行选型。进水COD1500mg/L时需采用Fenton+湿式氧化+膜分离三级处理工艺。

工艺组合	进水COD范围	出水COD	COD总去除率	适用场景
MBR+臭氧		≤50 mg/L	85%-92%	清洗废水、回用要求
Fenton+MBR	500-1500 mg/L	≤50 mg/L	90%-95%	光刻/刻蚀废水
Fenton+湿式氧化+RO	>1500 mg/L	≤20 mg/L	98%以上	高浓废液、零排放
Fenton+MBR+RO	500-2000 mg/L	≤20 mg/L	97%-99%	回用于清洗环节

排放标准按GB 18918一级A（COD

选型决策树可简化为：第一步判断进水COD浓度分级；第二步检测B/C比判断可生化性（B/C>0.3选臭氧，B/C

常见问题

芯片制造有机废水COD浓度一般是多少？

芯片制造有机废水COD浓度范围200-2000mg/L，具体取决于生产工艺和水耗量。光刻工序产生的废液COD可达3000-5000mg/L，清洗工序排水COD通常在300-800mg/L范围内。不同工序产生的废水需分质收集，高浓度废液单独预处理后再混合处理。

Fenton氧化处理芯片有机废水去除率能到多少？

Fenton氧化法对芯片有机废水中丙酮、甲醇、乙酸甲酯的COD去除率稳定在85%-95%区间。最佳反应条件：pH值2.5-4.0，Fe²⁺投加量50-200mg/L，H₂O₂/Fe²⁺摩尔比1:1至3:1。进水COD 500-2000mg/L时处理效果最佳，可将大分子有机物断链为小分子，提升废水B/C比至0.3以上。

芯片有机废水处理选择MBR还是臭氧氧化？

工艺选择取决于废水可生化性和出水水质要求。B/C比>0.3时，臭氧催化氧化可将有机物直接氧化分解；B/C比

有机废水经RO膜处理后能达到什么水质标准？

RO反渗透设备对有机物的截留率>98%，对甲醇、丙酮、乙酸甲酯的去除率均超过99%。进水COD 100mg/L经RO处理后出水COD

处理100m³/d芯片有机废水需要多大投资？

100m³/d处理规模总投资约81万元（按Fenton+MBR+RO组合计算）。其中Fenton预处理系统约18万元，MBR主处理系统约35万元，RO深度处理系统约28万元。运行成本约2.5-3.5元/吨水，含药剂费0.8-1.2元/吨、电费0.6-1.0元/吨、膜更换折旧0.3-0.5元/吨、污泥处置0.2-0.4元/吨。系统占地面积约150-200㎡，含调节池、Fenton反应池、MBR池、设备间及膜清洗装置。
