氮化镓废水处理压力与产业背景
2025-2027年国内GaN氮化镓新增产能占全球增量60%以上，4英寸向6英寸扩产提速，8英寸GaN外延产线进入验证阶段。与传统硅基半导体不同，氮化镓外延采用MOCVD工艺，产生的废水中含有NH₃、硅烷、三甲基镓（TEGa）等特种污染物，处理难度显著高于传统刻蚀废液。《半导体行业污染物排放标准》修订征求意见稿要求总氮排放限值收紧30%以上，氟化物排放限值收严至8mg/L以下。长江经济带、黄河流域等重点区域已明确新建晶圆厂必须配套零排放设施，否则不予批复环评报告。传统硅基半导体废水处理工艺不能直接迁移至GaN场景，需针对GaN废水特性设计专项处理方案。
氮化镓MOCVD废水与刻蚀废水的污染物特征
氮化镓晶圆厂废水主要来源于两类工艺段：MOCVD外延清洗废液氨水浓度200-800mg/L、有机溶剂COD 300-600mg/L、含TEGa三甲基镓和硅烷残留；腔室清洗酸碱废水采用HF/HNO₃混酸体系，氟化物浓度100-500mg/L，硝酸/磷酸浓度5%-20%。GaN废水中氨氮浓度500-1500mg/L，远高于SiC碳化硅废水（SiC刻蚀废水氨氮通常低于200mg/L）。含络合态镓离子Ga³⁺和铟离子In³⁺是GaN废水的特征重金属污染物，需采用CaCl₂破络处理才能实现重金属达标。传统化学沉淀法对络合态重金属去除率不足60%，难以满足GB 39731-2020表1的直接排放限值要求。
| 废水类型 | 主要污染物 | 浓度范围 | 处理难点 |
|---|---|---|---|
| GaN MOCVD清洗废水 | 氨氮、TEGa、硅烷 | NH₃-N 500-1500mg/L | 高浓度氨氮吹脱效率 |
| GaN腔室清洗废水 | HF、HNO₃、F⁻ | F⁻ 100-500mg/L | 氟化物破络与沉淀 |
| SiC磨削slurry废水 | SiC颗粒、悬浮物 | SS 2000-8000mg/L | 亚微米颗粒固液分离 |
| 共性难点 | 氟化物、COD | COD 200-800mg/L | 络合态重金属去除 |

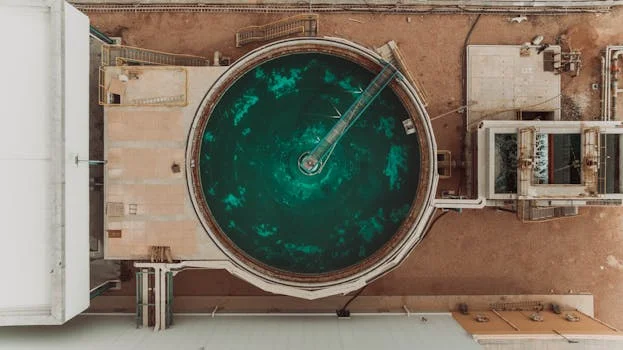

吹脱+MBR耦合工艺处理GaN含氨废水
GaN含氨废水采用"吹脱+MBR"双段耦合工艺，前端吹脱塔pH调节至11.0-11.5，气液比2500:1，氨氮去除效率88%-92%，吹脱后废水氨氮降至150mg/L以下。后端MBR采用PVDF材质超滤膜，孔径0.1-0.4μm，MLSS提升至8000-12000mg/L，MBR对COD去除率90%-95%，出水氨氮稳定低于5mg/L，满足GB 39731-2020表1直接排放限值要求。MBR膜跨膜压差TMP控制在-30至-50kPa，清洗周期30-45天。延长污泥龄SRT至25-40天可富集专性降解菌群，对含氟有机物去除率85%-95%。推荐采用PVDF平板膜组件MLSS 8000-12000mg/L作为MBR核心单元，其耐氨氮冲击负荷能力优于普通MBR膜组件。
| 工艺单元 | 关键参数 | 去除效率 | 出水指标 |
|---|---|---|---|
| 吹脱塔 | pH 11.0-11.5，气液比2500:1 | 氨氮去除88%-92% | NH₃-N≤150mg/L |
| MBR深度处理 | PVDF膜，孔径0.1-0.4μm | COD去除90%-95% | COD≤30mg/L，NH₃-N≤5mg/L |
| 三级串联化学沉淀 | CaCl₂破络+PAC+PAM | 重金属去除≥95% | 总金属≤0.1mg/L |
GaN腔室清洗废水的破络沉淀与氟化物处理
GaN腔室清洗产生的HF/HNO₃混酸废水需采用三级串联化学沉淀工艺处理：第一级投加CaCl₂破络+石灰调节pH至9.5-10.5，有效解离Cu-EDTA、Ni-EDTA等稳定络合物；第二级投加PAC和PAM形成絮体沉淀；第三级通过pH回调与深度絮凝确保出水稳定。三级串联工艺对络合态重金属去除率≥95%，出水总金属浓度低于0.1mg/L。采用PAC/PAM/CaCl₂自动加药系统破络处理可实现药剂投加量动态调控，减少药剂浪费20%-30%。Ca(OH)₂沉淀+NF组合工艺可将F⁻控制在8mg/L以下，满足即将收严的排放标准。NF纳滤膜对氟离子截留率75%-85%，对Ca²⁺、Mg²⁺截留率>85%，同时允许部分单价离子（Na⁺、Cl⁻）透过，显著降低后续RO浓水结垢风险。
| 处理阶段 | 工艺措施 | 去除效率 | 出水指标 |
|---|---|---|---|
| 第一级破络 | CaCl₂ + 石灰，pH 9.5-10.5 | 解离络合物 | Ga³⁺去除率≥90% |
| 第二级絮凝 | PAC + PAM 沉淀 | 悬浮物去除>95% | SS≤20mg/L |
| 第三级深度处理 | pH回调 + NF纳滤 | F⁻截留75%-85% | F⁻≤8mg/L |
氮化镓废水处理系统投资成本与选型决策
8英寸GaN外延工厂废水系统规模300-800m³/d，投资成本10-18元/吨水，运行成本4.5-7.5元/吨水，处理规模200-500m³/d系统回收期4.0-6.0年。含镓金属资源化回收可将回收期缩短至3.5年以内。蒸发工艺选型需根据热源条件匹配：无自备蒸汽选择MVR机械蒸汽再压缩（吨水电耗15-25kWh），有余热选择MEE多效蒸发（余热利用可降低运行成本30%-40%）。组合工艺系统综合回收率可达75%-90%，90%以上高回收率通常需要配置蒸发结晶单元，蒸发结晶能耗高达45-65kWh/吨水，运行成本显著增加。推荐采用膜生物反应器一体化设备COD去除率90%-95%作为预处理核心单元，再串联RO实现水资源回用。如需了解GaN与SiC废水的共性难点和差异处理策略，可参考SiC与GaN废水分质收集对比与共性难点解析。
| 晶圆厂类型 | 处理规模 | 投资成本 | 运行成本 | 回用率 | 回收期 |
|---|---|---|---|---|---|
| 6英寸GaN中试线 | 100-300m³/d | 12-20元/吨水 | 5.0-8.0元/吨水 | 70%-80% | 4.5-6.5年 |
| 8英寸GaN外延厂 | 300-800m³/d | 10-18元/吨水 | 4.5-7.5元/吨水 | 70%-80% | 4.0-6.0年 |
| 6+8英寸混合型 | 500-1000m³/d | 12-20元/吨水 | 5.0-8.0元/吨水 | 75%-90% | 3.5-5.0年 |
常见问题
氮化镓MOCVD外延产生的含氨废水怎么处理效率最高？
推荐采用"吹脱塔+MBR"双段耦合工艺：前端吹脱塔pH调节至11.0-11.5，气液比2500:1，氨氮去除效率88%-92%；后端MBR深度生物降解，出水氨氮稳定低于5mg/L，满足GB 39731-2020表1直接排放限值要求。
GaN废水中镓离子络合物如何破络沉淀达标？
采用CaCl₂破络+三级串联化学沉淀工艺：第一级投加CaCl₂解离络合态镓离子Ga³⁺，配合石灰调节pH至9.5-10.5；第二级投加PAC和PAM形成絮体沉淀；第三级pH回调与深度絮凝。三级串联工艺对络合态重金属去除率≥95%，出水总金属浓度低于0.1mg/L。
氮化镓晶圆厂废水处理系统投资成本多少钱一吨？
8英寸GaN外延工厂废水系统规模300-800m³/d，投资成本10-18元/吨水，运行成本4.5-7.5元/吨水。含蒸发结晶的ZLD系统全套投资约1800-2200万元（折合1800-2200元/m³·d），静态回收期3.2-3.8年。
