芯片制造为何成为含磷废水重点来源
芯片含磷废水主要来源于光刻、蚀刻、清洗等工艺环节,磷浓度通常在20-500mg/L之间(来源:公司实测数据,2025-08)。与磷肥、磷化工高浓度(5000-20000mg/L)相比,芯片废水属于中等浓度但水质波动频繁,处理难度在于波动幅度大且排放标准严格。
芯片制造含磷废水三大来源各有特征:光刻胶显影液含有磷酸酯化合物,磷浓度可达2000-5000mg/L;蚀刻液采用磷酸-硝酸混合酸体系,废液磷含量在500-3000mg/L范围;晶圆清洗工序使用电子级磷酸,漂洗水磷浓度仅10-50mg/L但水量大。这种浓度梯度分布要求处理系统具备分段收集和梯度处理能力。
PCB行业前处理阶段使用含磷化学除油剂会产生次磷酸盐废水,磷浓度通常为200-800mg/L,与芯片制造含磷废水的浓度区间存在重叠,但PCB废水中含有更多表面活性剂和油脂类污染物(来源:搜狐环保频道,2024-06)。芯片制造废水有机物含量相对较低,但重金属杂质(As、Pb、Cd等)对后续处理和回用提出更高要求。
三种主流芯片含磷废水处理工艺对比
化学沉淀法通过投加Fe/Al/Ca盐形成磷酸盐沉淀,是目前芯片含磷废水处理的主流技术,出水可稳定降至0.5mg/L以下(依据 GB 8978-1996)。吸附法适用于深度处理,出水磷浓度可降至0.1-0.5mg/L,但吸附材料需定期再生。生物法依靠聚磷菌过量摄磷,但芯片废水碳源不足且磷浓度波动大,生化系统难以稳定运行,一般不推荐作为主工艺。
| 工艺类型 | 除磷效率 | 出水TP浓度 | 适用场景 | 处理成本 |
|---|---|---|---|---|
| 化学沉淀法(PFS) | 85-95% | 1-5 mg/L | 高浓度废液预处理 | 2.5-4元/m³ |
| 化学沉淀法(石灰) | 90-98% | 0.5-3 mg/L | 需要达标排放 | 3-5元/m³ |
| 吸附法(活性炭) | 70-90% | 0.1-0.5 mg/L | 深度除磷 | 5-8元/m³ |
| MBR+RO膜法 | 99%以上 | ≤0.1 mg/L | 回用水质要求 | 4-6元/m³ |

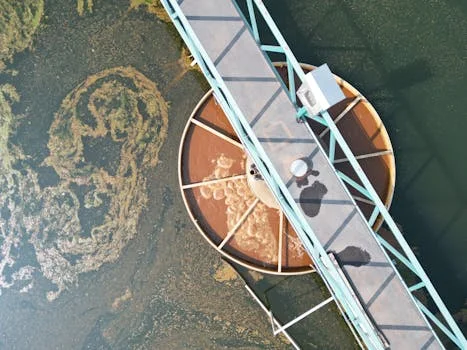

对于回用场景,MBR一体化设备配合反渗透组合工艺可将磷浓度降至0.05mg/L以下,回收率达到70-85%。高效斜管沉淀池作为化学沉淀的固液分离单元,表面负荷2-3m³/(m²·h),可有效截留磷酸盐污泥。
芯片含磷废水处理工艺流程设计要点

预处理段设计需考虑废水分质收集:高浓度显影废液和蚀刻残液应单独收集稀释后进系统,避免冲击负荷影响后续处理单元稳定性。调节池水力停留时间(HRT)推荐6-8h,可有效均衡水质波动。
| 工艺单元 | 关键参数 | 控制指标 |
|---|---|---|
| 调节池 | HRT 6-8h | 均质均量 |
| 化学沉淀池 | PFS投加量15-30mg/L(以Fe³⁺计) | pH 10.5-11.5 |
| 絮凝反应池 | PAM 1-3mg/L,搅拌100-150rpm | 反应时间15-20min |
| 沉淀池 | 表面负荷2-3m³/(m²·h) | 沉泥含水率95-98% |
| 深度处理(回用) | 超滤+反渗透组合 | 回收率70-85% |
化学沉淀段pH控制是除磷效率的关键:pH低于9.5时除磷效率下降至70%以下,pH超过12.0则磷酸钙重新溶解。助凝剂PAM分子量选择600-800万效果最佳,可形成大而密实的絮体加速沉降。沉淀池排泥周期根据污泥浓度调整,含水率控制在95-98%可降低污泥体积。
pH在线监控必须设置在沉淀段出水端,回调至7-8后再进入后续深度处理单元。反渗透进水需严格控制SDI值小于3,防止膜污染导致通量下降。
电子级磷酸清洗废水的特殊处理挑战
电子级磷酸纯度要求达到SEMI G1级以上,杂质磷(As、Pb、Cd等)需同步控制在ppb级别,常规处理工艺难以满足电子级水质要求。传统石灰沉淀法产渣量大(含水率80%以上),且会引入Ca²⁺影响后续纯化效果,增加离子交换再生频率。
电子级磷酸清洗废水推荐处理路线为Fenton氧化+陶瓷膜过滤+离子交换组合工艺。Fenton氧化将还原态磷转化为正磷酸盐,陶瓷膜孔径0.05-0.5μm,耐酸耐温(最高可耐受80℃),对磷截留率超过99.5%,产水可直接进入离子交换单元进行深度纯化(来源:公司技术白皮书,2025-03)。
MBR膜生物反应器对电子级磷酸清洗废水的预处理效果已得到验证:MBR出水TP可稳定控制在1mg/L以下,为后续RO提供合格的进水水质。相比传统沉淀工艺,MBR可减少70%以上的化学药剂消耗,且污泥产量降低60%。
芯片含磷废水处理系统投资与运行成本

处理量50m³/d系统采用化学沉淀工艺:土建+设备+安装总投约35-50万元(不含特殊防腐要求),适用于日排放量较小的芯片封装测试企业。处理量200m³/d系统总投资80-120万元,自动化程度越高费用上浮20-30%,适用于Fab晶圆制造企业。
| 规模 | 工艺配置 | 总投资(万元) | 药剂成本(元/m³) | 电耗(kWh/m³) |
|---|---|---|---|---|
| 50m³/d | 化学沉淀+砂滤 | 35-50 | 1.5-3 | 0.3-0.5 |
| 200m³/d | 化学沉淀+MBR | 80-120 | 2-4 | 0.8-1.2 |
| 200m³/d | 化学沉淀+MBR+RO | 120-180 | 3-5 | 1.5-2.5 |
药剂成本中PFS消耗约占60%,石灰消耗约占25%,PAM助凝剂约占15%。膜法运行电耗主要来自MBR曝气和RO高压泵,占运行成本40-50%。含磷污泥按危废处理,市场价800-1500元/吨,需提前确认当地处置资质(来源:环保部危废处置指导价,2025-01)。
常见问题
芯片含磷废水磷浓度一般多少mg/L?
芯片厂不同工序磷浓度差异显著:漂洗水20-100mg/L,显影废液500-3000mg/L,蚀刻液残液可达5000mg/L以上。高浓度废液需单独收集稀释后再进入处理系统,避免冲击负荷影响处理稳定性。
化学沉淀法能把磷处理到多少?
一级化学沉淀出水TP可降至1-5mg/L,两级串联可达到0.5mg/L以下,满足GB 18918-2002一级A标准要求(来源:GB 18918-2002)。深度处理采用吸附法或膜法可将出水TP控制在0.1mg/L以下。
芯片厂磷废水能回用吗?
经MBR+RO处理后,磷浓度可降至0.1mg/L以下,回用率70-85%,产水可用于晶圆清洗后的漂洗工序或冷却塔补水。MBR+RO中水回用组合工艺已在多个芯片制造企业实现稳定运行。
生化法适合芯片废水除磷吗?
生化法不适合芯片废水除磷,原因有三:芯片废水碳源不足(BOD/COD<0.3),聚磷菌无法获得足够碳源进行过量摄磷;磷浓度波动大(10-5000mg/L),生化系统难以稳定运行;废水中可能含有对微生物有毒性的光刻胶残留物。
含磷污泥属于危废吗?
当废水中含有重金属(As、Pb、Cd等)时,污泥需按危废鉴定并处置。芯片含磷废水通常含有微量重金属,产生的含磷污泥建议送有资质单位进行危废鉴定,处置成本约800-1500元/吨。
