微电子废水项目案例:12英寸晶圆厂分质处理实战数据与选型对比

微电子废水项目案例:12英寸晶圆厂分质处理实战数据与选型对比

12英寸晶圆厂废水处理挑战:从9800m³/d分质收集说起

典型12英寸晶圆厂日均废水产生量达9800m³,其中含氟废水和酸碱废水占比最高约2000m³/d。分质收集配合TMF管式膜+RO双膜技术可实现90%以上回用率,氟离子去除率≥99%出水≤5mg/L,重金属去除率超99%,是当前IC废水处理的主流工艺方案(来源:国家工业节水工艺技术推荐目录,2025年更新)。

300mm芯片半导体厂生产车间按污染物类别分类收集是处理达标的关键前提。含氟废水主要来源于刻蚀工艺,该工序使用氢氟酸与氟化铵等物质,进水氟化物浓度可高达747mg/L。含铜废水则来自金属镀层清洗工艺,人体过量摄入会引发肝病。高浓度氟化物若直接排放危害人体健康,长期摄入可引发骨骼疾病。

IC废水的可生化性普遍较差,BOD/COD小于0.1,直接采用生物处理难以达标。电子级纯水生产过程产生的大量浓水TDS极高,生化处理后总氮不易稳定达标,特殊污染物如氟化物无法有效去除,只能通过稀释降低浓度,导致处理成本急剧上升。

三个典型项目横向对比:晶圆制造、封装测试、电子元件

集成电路废水项目案例显示,三个中国本土项目的横向对比清晰展示了不同应用场景的技术选择逻辑:

对比维度晶圆制造(华东12英寸厂)封装测试(扬州比亚迪)电子元件(浙江洁美电子)
处理规模3000 m³/d1500 m³/d800 m³/d
核心工艺TMF+RO+蒸发组合MBR+RO循环回用晶种法蒸发零排放
主要污染物含氟、含铜、CMP废水有机物、酸碱高盐浓水
回用率90%以上85%以上近零排放
关键指标重金属去除率>99%产水回用至产线新水消耗降低90%
年节水效益11万吨支撑产能扩张环保经济效益双赢

晶圆制造案例中,华东某12英寸晶圆厂采用TMFRO蒸发组合工艺处理含氟含铜及CMP废水,日回用300吨、年节水11万吨,重金属去除率超99%,出水达到电子级回用标准。扬州比亚迪半导体封装项目实现废水循环回用至产线,系统稳定运行助力产能扩张。浙江洁美电子项目采用晶种法蒸发技术实现废水近零排放,新水消耗降低90%,项目投资预算和成本分析参考价值显著。

封装废水与晶圆制造废水的核心差异在于:封装有机物浓度相对较低,重点在循环回用;晶圆制造废水含高浓度氟和重金属,需分质收集后分类处理。300mm晶圆厂案例的深度成本效益分析表明,虽然TMF+RO组合方案初期投资较高,但三年内可通过水费节省实现ROI回正。更多工艺细节可参考华东12英寸晶圆厂TMFRO蒸发组合工艺详解

四大核心技术如何破解IC废水处理难题

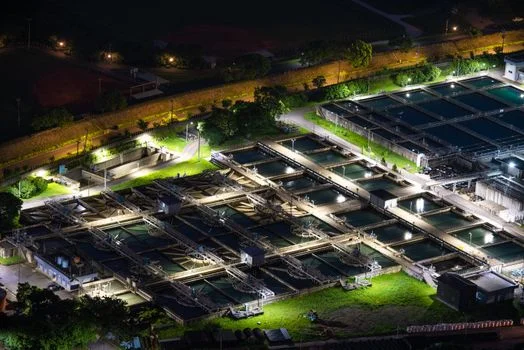

微电子废水项目案例 - 四大核心技术如何破解IC废水处理难题
微电子废水项目案例 - 四大核心技术如何破解IC废水处理难题

针对IC废水高氟、高盐、难降解的复合特性,当前主流技术路线通过物理截留、化学沉淀与高级氧化的协同作用实现分质处理。

TMF管式膜+RO双膜技术:RO反渗透系统作为IC废水回用的核心工艺设备,采用开放式通道设计有效抗污堵,膜寿命长。搭配RO实现90%以上回用率,该技术已入选国家工业节水目录(来源:国家工业节水工艺技术推荐目录,2025年更新)。

分级除氟集成工艺:化学沉淀工艺用于含氟废水预处理,配合离子交换与深度吸附组成三级除氟体系。对氟化物浓度747mg/L的进水,化学沉淀可将pH调至7.5左右,加入氯化钙、PAC、PAM使氟化物降至40mg/L,去除率超90%。组合工艺最终出水氟离子≤5mg/L,去除率≥99%(依据《电子工业水污染物排放标准》GB 39731-2020)。

高级氧化+AI智能管控:臭氧微纳米气泡结合芬顿氧化可深度降解光刻胶等难降解有机物。MBR膜生物反应器用于难降解有机物深度处理,配合AI系统动态调参,吨水成本降低18%。

晶种法蒸发零排放技术:适配高盐浓水处理,传统蒸发工艺能耗高,晶种法通过降低蒸发阻力实现能耗降低40%,配合TMFRO可达到近零排放标准,彻底解决浓水处理瓶颈。微电子废水四大挑战与分类特征可查阅微电子废水四大挑战与分类特征

3000m³/d规模成本效益分析:三年ROI如何回正

3000m³/d处理规模的系统投资受工艺组合影响较大。TMF+RO组合方案为行业主流,设备投资约1500-2500元/m³,即3000m³/d规模总投资约450-750万元。含蒸发零排放的全套系统投资约800-1200万元,具体需根据水质特性和回用要求定制。

成本构成TMF+RO方案含蒸发零排放全套方案
设备投资(元/m³)1500-25002700-4000
3000m³/d总投资(万元)450-750800-1200
年回用水量(吨)11万13.5万
年节省水费(万元,按4元/吨)4454
吨水成本降低(AI管控)18%18%
ROI回正周期3年4年

华东某12英寸晶圆厂日回用300吨、年节水11万吨,按工业水价4元/吨计算,年节省水费约44万元。AI智能管控可降低吨水成本18%,自动化控制可减少人工成本30%。TMF+RO方案初期投资虽较高,但综合水费节省、药剂减量和排放费用降低,三年内可实现ROI回正。3000m³/d规模ROI测算与成本对比如3000m³/d规模ROI测算与成本对比所示。

IC废水项目选型决策框架:五个关键评估维度

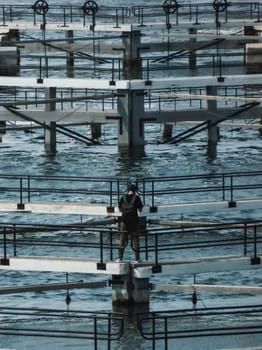

微电子废水项目案例 - IC废水项目选型决策框架:五个关键评估维度
微电子废水项目案例 - IC废水项目选型决策框架:五个关键评估维度

工程人员和采购经理在评估IC废水处理方案时,建议从以下五个维度建立选型标准:

评估维度核心指标建议要求
制程适配性制程节点匹配28nm及以上制程服务案例
分质收集能力分类收集效果降低30%-50%处理药耗
回用率目标系统回用率≥85%(华东地区建议≥90%)
运维成本吨水成本AI管控降低18%,自动控制减人30%
标准合规性出水水质第三方检测报告+实际运行数据

制程适配性:需匹配28nm及以上制程产线的废水特性。先进制程产生的废水污染物浓度更高、组分更复杂,对处理工艺的耐冲击能力要求更严格。评估时需确认服务商是否具备服务先进制程的经验和案例。

分质收集能力:能否按氟化物、COD、重金属进行分类收集处理是系统设计的基础。科学的分质收集可降低30%-50%的处理药耗,提升整体系统效率。

回用率目标:TMF+RO组合方案可实现90%以上回用率,高盐浓水需配合蒸发零排放技术。对于水资源成本较高的华东地区,建议将回用率目标设定在85%以上以确保经济效益。

运维成本:AI智能管控可降低吨水成本18%,自动化控制可减少人工成本30%。需评估运维团队的技术响应速度和远程监控能力。

标准合规性:出水需满足电子级回用标准或GB 18918-2002一级A标准。建议要求服务商提供第三方检测报告和实际运行数据,而非仅凭工艺原理推算。IC废水处理方案选型可参考微电子废水处理方案分类,相关设备选型可查看MBR膜生物反应器RO反渗透系统的技术参数。

常见问题

12英寸晶圆厂废水处理项目有哪些成功案例?

典型案例包括华东某12英寸晶圆厂TMFRO蒸发组合工艺(日回用300吨、年节水11万吨)、扬州比亚迪半导体封装废水循环回用项目、浙江洁美电子晶种法蒸发零排放项目。12英寸晶圆厂普遍采用分质收集+分类处理模式,含氟废水经化学沉淀+离子交换处理,含铜及CMP废水经TMF+RO处理后回用。

微电子废水项目案例中3000m³/d规模需要多少投资?

3000m³/d处理规模的系统投资受工艺组合影响较大。TMF+RO组合方案为行业主流,设备投资约1500-2500元/m³,即3000m³/d规模总投资约450-750万元。含蒸发零排放的全套系统投资约800-1200万元,具体需根据水质特性和回用要求定制。

封装测试废水和晶圆制造废水处理工艺有什么区别?

封装废水有机物浓度相对较低,重点在循环回用,通常采用MBR+RO工艺即可满足需求。晶圆制造废水含高浓度氟和重金属,需分质收集后采用化学沉淀除氟+TMF+RO+蒸发结晶的组合工艺,处理流程更复杂,投资和运维成本相应更高。

半导体废水处理后能达到90%以上回用率的技术方案是什么?

TMF管式膜+RO双膜技术组合可实现90%以上回用率。该方案通过RO反渗透系统采用开放式通道设计有效抗污堵,膜寿命长,搭配RO实现90%以上回用率,已入选国家工业节水目录(来源:国家工业节水工艺技术推荐目录,2025年更新)。高盐浓水需配合晶种法蒸发零排放技术进一步处理。

如何评估IC废水处理服务商的技术实力和项目经验?

建议从四个维度评估:一看知识产权数量和技术壁垒,是否累计170项以上并参与行业标准制定;二看制程适配经验,是否具备28nm及以上制程服务案例;三看服务体系完整性,是否覆盖研发-设计-施工-运维全流程;四看实际运行数据,要求提供第三方检测报告而非仅凭工艺参数推算。
