微电子废水零排放工艺路线与资源化方案全解

微电子废水零排放的驱动力：法规合规与资源回收的双重价值

微电子废水零排放（ZLD）是指通过分质收集、膜浓缩与蒸发结晶等组合工艺，将含高浓度TDS、重金属（铜、氟、砷）及有机污染物的废水处理至无液体外排，出水可回用至生产工艺或冷却系统，整体回收率可达90-98%。典型工艺路线为：预处理（pH调节+混凝沉淀）→多级膜浓缩（RO/FO/CFRO逐级提浓）→蒸发结晶（机械压缩结晶或热力结晶）产出固体盐进行资源化处置。

GB 39731-2020对半导体行业废水污染物排放限值提出严格要求：氟化物≤8mg/L，铜≤0.5mg/L，总磷≤0.5mg/L。《半导体器件制造产业污染防治可行技术指南》明确要求新建项目优先采用零排放工艺（依据生态环境部2024年发布版本）。零排放系统可将70-85%进水转化为回用水，用于超纯水制备或冷却塔补给，剩余高浓度盐水结晶产出工业盐（氯化钠纯度≥95%）进行资源化销售，形成循环经济闭环。

微电子废水水质特征与分质收集策略

微电子行业废水来源多样，水质差异显著，需根据污染物特征进行分质收集以优化后续处理工艺设计。

分质收集策略建议：高氟废水单独收集→除氟预处理段；低浓度有机废水→生化处理→膜回用段；高盐废水→膜浓缩→结晶段。如需了解更多分质处理方案，可参考微电子废水分质收集与组合处理工艺中的详细技术路线。

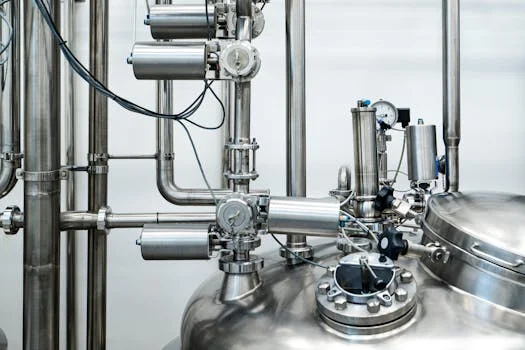

预处理工艺：除硬、除硅与有机物去除的关键控制参数

预处理是零排放系统的“守门人”，其出水质量直接决定后续膜浓缩系统的运行稳定性和膜元件使用寿命。

石灰-纯碱软化法可将Ca²⁺+Mg²⁺去除率提升至≥95%，出水硬度可降至高效沉淀设备技术参数进行选型。

膜浓缩工艺选型：RO/FO/CFRO逐级提浓的技术对比与适用场景

膜浓缩是零排放系统的核心环节，通过逐级提浓将大量水回用，仅将高浓度盐水送入蒸发结晶段，从而大幅降低蒸发系统的处理负荷和运行成本。

标准RO适用进水TDS 1000-10000mg/L，单段回收率50-60%，能耗1.2-1.8kWh/m³，是最经济的膜浓缩选择。高pH RO通过将进水pH调至10-11，硅透过率降低80%，单段回收率提升至65-75%，特别适用于高硅废水处理。FO正渗透以2mol/L NH₄HCO₃为汲取液，浓差驱动无需外压，TDS浓缩倍数可达4-6倍。CFRO是Gradiant专利技术，结合FO与RO优势，TDS浓缩倍数8-12倍，系统回收率90-95%。碟管式RO（DTRO）耐高压35-120bar，TDS浓缩倍数可达8-10倍，适用于高污染、高硬度废水，高压RO系统进行膜浓缩时需选用耐污染膜元件。更多技术对比可查阅IC Fab废水零排放五大技术路线对比。

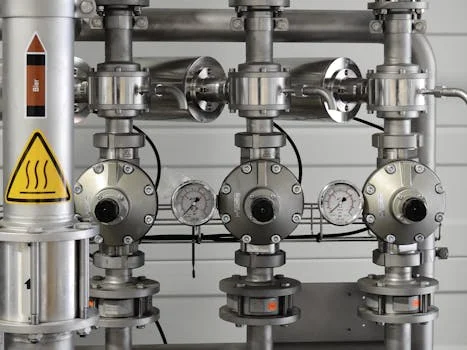

蒸发结晶系统：从盐水到固盐的资源化处置方案

蒸发结晶是零排放系统的最终处理环节，将膜浓缩后的高浓度盐水蒸发浓缩，产出结晶盐进行资源化处置或合规填埋。

多效蒸发（MED）采用2-5效串联，吨水蒸发能耗0.25-0.4kWh/kg蒸汽（蒸汽价格按200元/吨计），适合蒸汽充足且成本较低的地区。机械蒸汽再压缩（MVR）电耗15-35kWh/m³，蒸汽零消耗，适合电力成本板框压滤机处理结晶盐泥可实现固液分离，产出干化盐渣便于运输和资源化销售。

投资成本与运行费用对比：不同规模项目的典型配置

零排放系统投资较高，但通过水回用和盐渣资源化可实现经济效益平衡，不同规模项目成本差异显著。

100m³/d处理规模：预处理+MBR膜生物反应器用于有机物去除+RO系统投资约180-250万元，吨水处理成本12-18元，适合小规模实验室或封装测试产线。500m³/d处理规模：增加FO预浓缩+MVR蒸发结晶，总投资800-1200万元，吨水处理成本25-35元，适合中等规模晶圆制造产线。1000m³/d处理规模：全流程ZLD系统，总投资1500-2500万元，吨水处理成本30-45元（含折旧），适合大规模12英寸晶圆制造工厂。回收水价值方面：超纯水产水率60-70%，节省自来水和排污费约8-15元/m³。结晶盐收益方面：高纯NaCl按300-500元/吨计，可抵消部分运行成本。更多成本分析可参考集成电路废水处理价格成本分析和半导体高盐废水膜浓缩+蒸发结晶方案。

微电子废水零排放工艺选型决策框架

工艺选型需根据进水水质特征、处理规模、场地条件和公用工程配套等因素综合判断，以下决策框架可帮助工程师快速定位适合自身项目的方案。

进水TDS20000mg/L时，高浓度盐水直接进入蒸发结晶系统，膜浓缩段可省略以降低投资。场地紧张项目优先选用占地紧凑的DTRO+MVR组合方案，碟管式膜的特殊流道设计具有较强的抗污染能力。蒸汽充足项目可考虑MED多效蒸发降低电耗成本，多效蒸发在有废热蒸汽来源时运行经济性优于MVR。

常见问题

微电子废水零排放工艺有哪些？哪种最适合我的项目？

主流工艺路线分为三类：预处理（石灰软化+Fenton氧化+超滤）→单级或双级RO→浓水蒸发结晶；预处理→FO/CFRO预浓缩→MED/MVR蒸发结晶；预处理→DTRO高压浓缩→结晶盐产出。选型依据主要是进水TDS浓度和处理规模：TDS20000mg/L或场地受限选DTRO+MVR路线。

半导体废水零排放系统投资多少钱？回收期多久？

100m³/d规模投资180-250万元，500m³/d规模投资800-1200万元，1000m³/d规模投资1500-2500万元。考虑回用水节省（8-15元/m³）和结晶盐收益（300-500元/吨），大型项目（≥500m³/d）投资回收期4-7年，小型项目回收期可能超过10年。

膜浓缩和蒸发结晶哪个能耗更低？运行成本差多少？

膜浓缩能耗1.2-5kWh/m³（视技术类型而定），蒸发结晶能耗15-35kWh/m³（MVR）或蒸汽0.25-0.4kWh/kg（MED）。对于TDS250元/吨时，MVR的综合经济性优于MED。

微电子废水零排放能达到多高的回收率？

先进项目的综合回收率可达92-97%，其中膜浓缩段回收率50-95%（取决于技术类型），蒸发结晶段产出水量约占进水量的3-8%，剩余以固体盐形式处置。回收水中约60-70%可达到超纯水水质要求，回用于生产线或冷却系统。

零排放系统产出的盐渣是危废吗？能否资源化利用？

普通含盐结晶渣若重金属含量符合《一般工业固体废物贮存和填埋污染控制标准》（GB 18599-2020），可作为一般工业固废处置。若盐渣中铜、氟等重金属超标，需按危废管理。氯化钠纯度≥95%、重金属达标的结晶盐可作为工业盐销售（300-500元/吨）。氟化钙纯度≥90%可回用于萤石加工，含铜盐泥可提炼有价金属。
