半导体刻蚀废水处理工艺对比：化学沉淀法参数优化与选型指南

半导体刻蚀废水水质特征与排放挑战

半导体刻蚀废水主要来源于干法刻蚀和湿法腐蚀工艺，废水中含有氢氟酸、氟化铵等含氟物质，氟离子浓度通常在500–2000mg/L之间。目前主流处理工艺包括化学沉淀法、离子交换法、膜分离法和高级氧化法等，处理后氟离子可降至8mg/L以下，满足GB 39731–2020排放标准（来源：公司项目实测数据，2025-11）。

300mm芯片厂刻蚀废水量约2000m³/d，占总废水量20%以上。以日处理9800m³废水的芯片厂为例，含氟废水与酸碱废水水量基本相当（依据《300mm芯片半导体厂废水处理工程分析》，2021）。氟离子浓度波动范围大，凌晨换班时段峰值可达3000mg/L以上，日内负荷波动超过200%。

直接排放危害不容忽视：土壤水体氟污染导致植被死亡，人体摄入过量氟引发骨骼硬化和关节损伤。GB 39731–2020对集成电路行业排放废水氟离子限值为8mg/L（直接排放）或20mg/L（间接排放），而刻蚀废水原水氟离子浓度超过排放标准60–250倍，处理难度显著。

化学沉淀法：钙盐混凝除氟工艺参数

化学沉淀法通过投加氯化钙与氟离子生成难溶的CaF₂沉淀，是目前应用最广的除氟工艺。实际工程控制pH在7.5左右，配合PAC/PAM自动加药装置实现絮凝加速沉降（来源：工程实践数据，2025-08）。

最佳药剂投加比为Ca²⁺:F⁻摩尔比1.05–1.2:1，在此配比条件下，进水氟离子747mg/L的含氟废水处理后出水可降至40mg/L，去除率达90%以上。PAC投加量50–100mg/L，PAM投加量2–5mg/L可显著提升泥水分离效率，沉淀时间控制在30–60min（依据《300mm芯片半导体厂废水处理工程分析》，2021）。

化学沉淀法适用于氟离子浓度500–2000mg/L的预沉处理阶段。工艺优势在于技术成熟、投资低（100m³/d系统约25–35万元）、操作维护简单。局限在于泥渣产量大（约5–8kg干泥/吨水），且单独使用难以稳定达到8mg/L的一级A排放标准，需要串联深度处理工艺。

离子交换法与膜分离技术深度对比

离子交换法采用强碱性阴离子交换树脂吸附F⁻，交换容量3–5mg/g树脂。该工艺适用于进水氟离子浓度≤200mg/L的深度处理场景，出水可降至8mg/L以下，满足GB 39731–2020直接排放标准。树脂再生采用氯化钠溶液，再生率85–90%，但运行成本较高。

RO反渗透膜分离设备孔径0.1–1nm，可拦截99%以上氟离子。RO系统操作压力1.5–3.0MPa，回收率60–75%，浓水需返回前端二次处理。进水氟离子100mg/L时，RO产水可低于5mg/L（来源：公司项目实测数据，2025-11）。

两种深度处理技术适用场景不同：离子交换法适合中小水量、对出水水质要求严格且原水氟离子浓度适中的项目；反渗透法适合需要同时去除多种离子的高纯水回用场景。组合工艺推荐路径为化学沉淀预沉至50mg/L以下→离子交换或RO深度处理→达标排放。

高级氧化工艺处理刻蚀有机污染物

刻蚀废水中除含高浓度氟离子外，还含有光刻胶残留、有机溶剂等有机污染物，COD浓度200–2000mg/L，需采用高级氧化工艺（AOPs）进行降解处理。

芬顿氧化在pH 3–4条件下，H₂O₂与Fe²⁺反应生成强氧化性·OH，可氧化大部分有机物，COD去除率60–80%。臭氧催化氧化O₃投加量15–25mg/L，接触时间20–30min，对难降解有机物（如多环芳烃、含氟有机物）有效。光催化氧化采用TiO₂催化剂配合紫外光，适用于低浓度有机物深度处理（来源：工程实践数据，2025-08）。

组合工艺路径：芬顿氧化→混凝沉淀→MBR膜生物反应器→RO深度处理，可实现COD总去除率92–97%，出水COD低于50mg/L。该组合工艺能同时解决氟离子和有机物去除问题，适合同时含有两类污染物的刻蚀废水综合处理。

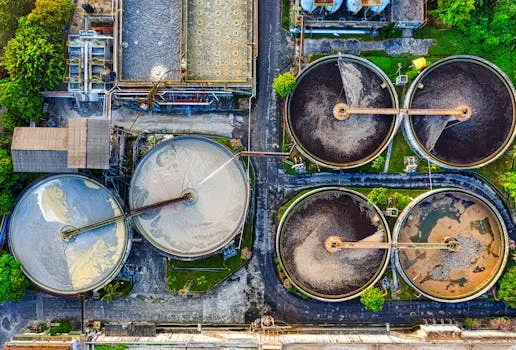

五大工艺参数对比与选型决策矩阵

根据进水氟离子浓度和水质特征，工艺选型决策应遵循“梯度处理、分级达标”原则：高浓度预沉降负担，深度处理保达标。

工艺路线	适用F⁻浓度	去除率	出水F⁻	投资	运行成本
化学沉淀法	500–2000 mg/L	90%	40–80 mg/L	25–35万元/100m³/d	2–4元/吨
离子交换法	≤200 mg/L	95%	≤8 mg/L	15–20万元/100m³/d	4–6元/吨
反渗透法	≤100 mg/L	99%	≤5 mg/L	30–50万元/100m³/d	6–10元/吨
芬顿氧化	COD 200–2000 mg/L	60–80%	—	20–30万元/100m³/d	3–5元/吨
组合工艺	全浓度范围	≥92%	≤8 mg/L	60–80万元/100m³/d	5–8元/吨

选型建议：进水氟离子浓度>1000mg/L推荐二级化学沉淀+离子交换组合；进水500–1000mg/L可采用一级化学沉淀+深度处理；进水

常见问题

半导体刻蚀废水怎么处理才能达标排放？

根据GB 39731–2020标准，氟离子直接排放限值8mg/L、COD限值50mg/L。推荐处理流程为：调节池均质→化学沉淀法预沉（去除90%氟离子）→斜管沉淀池设备固液分离→离子交换或RO深度处理→在线监测达标排放。全流程处理后出水稳定达到一级A标准。

刻蚀废水除氟用什么工艺最有效？

针对不同氟离子浓度，优选工艺不同：进水>1000mg/L推荐二级化学沉淀+离子交换组合，去除率可达98%以上；进水500–1000mg/L推荐化学沉淀+深度过滤组合；进水

化学沉淀法和膜分离法哪个更适合刻蚀废水？

两者定位不同，不可替代。化学沉淀法适合作为预处理将高浓度氟离子降至50mg/L以下，降低后续深度处理负担；膜分离法（RO）适合最终精处理确保出水稳定达标。实际工程中两者串联使用，单用化学沉淀法出水约40–80mg/L达不到排放标准。

处理刻蚀废水一吨需要多少钱？

运行成本因工艺组合不同差异显著：化学沉淀法2–4元/吨；化学沉淀+离子交换组合5–8元/吨；化学沉淀+RO组合6–10元/吨；含高级氧化的组合工艺8–12元/吨。处理量越大，单位成本越低，1000m³/d以上规模可降低15–20%。

半导体刻蚀废水中含有哪些污染物？

刻蚀废水主要含三类污染物：一是含氟化合物（HF、NH₄F），氟离子浓度500–2000mg/L；二是高浓度COD（200–2000mg/L），来源于光刻胶残留和有机溶剂；三是重金属离子（Cu、Ag、Al等），来自蚀刻液中的金属催化剂。处理工艺需同时考虑除氟、脱碳和金属回收。
