封装测试工艺废水来源与水质特征
封装测试废水处理方案需根据废水分质收集结果划分为高COD有机废水、重金属清洗废水、含硅研磨废水、酸性刻蚀废水和碱性脱膜废水五类，采用物化预处理+MBR生化+深度膜处理组合工艺，处理后出水可回用于清洗环节，实现70%以上水回收率。封装测试作为芯片后道核心工序，涵盖划片、研磨、点胶、塑封、器件清洗等工艺环节，各环节产生的废水水质差异显著，需针对性设计处理路径。
划片工序使用金刚石砂轮切割晶圆，产生含硅微粒和高硬度固体废水，SS浓度可达300-800mg/L，粒径分布0.5-50μm，以游离态颗粒为主。研磨减薄工序采用化学机械抛光（CMP），废水中含纳米级硅颗粒（粒径0.1-5μm）和抛光液残留，CMP废水COD波动范围200-1500mg/L，pH值3-5呈酸性（来源：广东熙霖节能环保工程，2024-06）。器件封装前清洗去除有机油脂和颗粒污染物，清洗废水中含表面活性剂和微量助焊剂残留，COD 300-1200mg/L，LAS浓度10-50mg/L。塑封工序使用环氧树脂，产生的废水含高分子有机物和热固性树脂碎屑，COD可达2000-5000mg/L，分子量分布宽。点胶固化和框架清洗工序产生含溶剂废液，TOC浓度500-3000mg/L，含醇醚类及少量苯系物。
五类封装测试废水的分质收集方案
分质收集是封装测试废水处理系统设计的前置关键决策，直接决定后续处理工艺的效率和稳定性。研磨废水与切割废水应独立收集，研磨废水含纳米硅难以自然沉降，普通沉淀效率低于30%，必须单独加药预处理后再与其他废水混合。含金属清洗废水（镀银框架、镀锡焊脚）与有机清洗废水分开，避免金属离子与有机物络合形成稳定螯合物，增加后续处理难度。
酸性刻蚀废液单独收集暂存，防止与碱性废水混合产生有毒气体（来源：行业实践）。分质收集管网设计需考虑自流坡度，管径DN100-150，收集池有效容积不低于最大班次废水量1.5倍。混流排放会导致处理系统负荷波动超过200%，严重影响生化系统稳定性。
封装测试废水中水回用系统选型可参考集成电路厂分质回用工艺对比，核心在于从源头实现废水分质管控，为后续针对性处理创造条件。

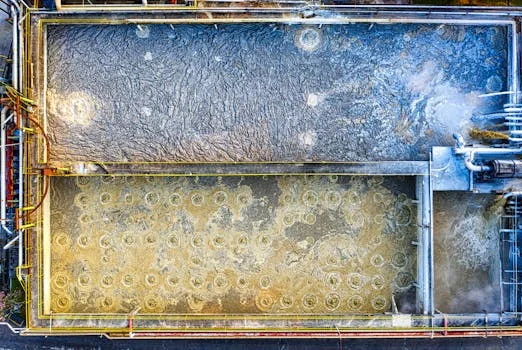

封装测试废水核心处理工艺对比
封装测试废水处理工艺选型需根据废水类别和水质特征进行针对性设计。以下对比表呈现五种典型废水的推荐处理工艺及关键参数：
| 废水类别 | 进水特征 | 推荐工艺路线 | 核心控制参数 | 预期处理效果 |
|---|---|---|---|---|
| 高COD有机废水 | COD 1000-5000mg/L，TOC>500mg/L | MBR膜生物反应器作为封装测试废水生化处理核心设备+RO深度处理 | MBR出水COD≤50mg/L，RO回收率70% | 出水COD≤30mg/L，电导率≤100μS/cm |
| 含重金属清洗废水 | Ni 5-20mg/L，Cu 10-50mg/L，Sn 3-10mg/L | 高效斜管沉淀池用于重金属清洗废水的化学混凝沉淀处理+过滤 | PAC 200-300mg/L，PAM 2-5mg/L，pH 8.5-9.0 | 重金属去除率>95%，出水达GB 21900标排限值 |
| 含硅研磨废水 | Si 50-300mg/L，SS 200-800mg/L，粒径0.1-5μm | 两级混凝+管式微滤（TMF）+RO | 一级PAC 300mg/L，二级聚合硫酸铁200mg/L，TMF通量40-60L/(m²·h) | 硅去除率>98%，出水SS |
| 酸性刻蚀废水 | pH 1-3，HF浓度50-500mg/L | 石灰石中和+絮凝沉淀 | 石灰石过量20%，pH控制6-9，反应时间30min | 出水pH 6-9，SS |
| 碱性脱膜废水 | COD 800-3000mg/L，pH 11-13 | 酸化破络+芬顿氧化+生化处理 | H₂SO₄调pH至4-5，Fe²⁺/H₂O₂比例1:10，芬顿反应时间2h | COD去除率75-85%，出水可生化 |
半导体清洗废水处理工艺与封装测试厂器件清洗废水处理技术路线一致，主要差异在于金属离子浓度和有机物成分。MBR+RO双膜法组合适用于高浓度有机废水和需要回用的场景，MBR提供稳定的生化处理效果，RO实现深度脱盐和有机物去除。
封装测试废水处理系统选型决策树
封装测试废水处理系统选型需综合考虑废水量级、水质特征和回用要求。以下决策框架针对不同规模封装厂提供方案组合参考：
| 处理规模 | 推荐方案组合 | 建设周期 | 投资参考 | 运行成本 |
|---|---|---|---|---|
| 日排水量 | 撬装式MBR一体化设备+物化预处理模块 | 2-3个月 | 35-60万元 | 2.5-4.0元/m³ |
| 日排水量50-200m³ | 分质收集+集中处理，MBR+RO双膜法，辅以重金属化学沉淀 | 3-5个月 | 80-150万元 | 2.8-4.5元/m³ |
| 日排水量>200m³ | 分质收集系统+独立处理线配置，含高浓度废液蒸发浓缩系统 | 5-8个月 | 200-500万元 | 3.5-5.5元/m³ |
出水回用要求严格（电导率
封装测试废水达标排放需满足的分质收集与分质处理工艺要求，关键在于根据废水分质特征选择匹配的预处理工艺，避免混合处理导致的效率损失。
封装测试废水处理工程案例与运行数据
某华东封装测试厂（IC封测产能50kk/月）废水处理系统可作为典型案例参考。该厂日废水量380m³，含锡焊脚清洗废水与有机清洗废水混合处理，主体采用物化预处理+MBR+RO组合工艺。实际运行参数显示，进水COD平均850mg/L、SS 280mg/L、锡离子3.2mg/L；MBR出水COD≤45mg/L、SS
水回用率实测78%，年节水量约8.5万吨，折合水费及排污费节省约45万元/年。系统运行稳定性方面，MBR膜寿命3年，RO膜寿命2年，年维护成本（含药剂及耗材）约28万元。投资回收期约3.2年，经济效益显著。
300mm芯片半导体厂废水处理工程分析（来源：纪桂飞，2021）表明，含CMP废水采用一级沉淀+多级混凝+超滤+反渗透组合工艺可有效去除硅颗粒和有机污染物，出水质量满足回用要求。封装测试厂研磨划片废水的处理工艺与Fab厂CMP废水处理路线一致，核心差异在于规模和集成度。
常见问题
封装测试废水处理方案有哪些？
封装测试废水处理方案主要分为五大类：高COD有机废水采用MBR+RO组合工艺；含重金属清洗废水采用化学混凝沉淀法（PAC+PAM）；含硅研磨废水采用两级混凝+管式微滤+RO工艺；酸性刻蚀废水采用石灰石中和+絮凝沉淀；碱性脱膜废水采用酸化破络+芬顿氧化处理。实际项目通常根据废水分质情况选择2-3种工艺组合，形成分质收集+分类处理的完整系统。
半导体封装厂清洗废水怎么处理才能回用？
半导体封装厂清洗废水回用需经过物化预处理去除SS和油类、MBR生化处理降低COD至50mg/L以下、RO深度脱盐三个阶段。RO产水电导率可降至50-100μS/cm，回用于器件清洗和设备冷却环节，水回收率70-85%。回用系统需配套在线电导率监测和膜清洗装置，确保出水水质稳定。
IC封装废水处理设备多少钱一套？
IC封装废水处理设备价格与处理规模和工艺配置直接相关。50m³/d处理量系统约40-65万元，200m³/d系统约120-180万元，含MBR+RO双膜法主工艺。大型封装测试基地（>200m³/d）分质收集+独立处理线配置总投资200-500万元。实际报价需根据水质检测结果、回用要求和场地条件定制。
研磨划片产生的含硅废水怎么处理效率最高？
研磨划片产生的含硅废水处理难点在于纳米级硅颗粒（粒径0.1-5μm）难以自然沉降，普通沉淀效率低于30%。效率最高的处理路线为两级混凝+管式微滤（TMF）+RO：一级投加PAC 300mg/L形成初始絮体，二级投加聚合硫酸铁200mg/L促进微粒凝聚，TMF过滤精度0.1μm截留剩余颗粒，最后RO深度处理。该组合硅去除率>98%，出水SS
封装测试厂废水处理后能达标排放吗？
封装测试厂废水处理后能达标排放。处理后出水应满足GB 21900-2008《电子污染物排放标准》或当地电子工业水污染物排放标准，重金属须低于表1限值（Ni
