集成电路废水资源回收技术路线与工程实践指南

集成电路废水资源化的市场机遇与技术价值

集成电路废水资源回收通过物理、化学、生物组合工艺将芯片制造废水中铜、银、氟等高价值物质分离提取，同时实现水循环利用。主流技术包括化学沉淀法回收铜（纯度99.5%）、氟化钙沉淀法回收氟（去除率95%+）、膜分离技术实现90%+水回收率，综合投资回收期3-5年。

SEMI 2024数据显示，晶圆厂废水回收率已突破87.4%，头部企业实现一滴水使用3.5次的循环效率，年节约用水成本达7.5亿元。随着2026年再生水条例实施，废水资源化已从成本中心转向利润来源。

集成电路废水中可回收的高价值资源

集成电路制造废水中可提取三大高价值资源：

铜离子来源于电镀工艺废水，浓度200-2000mg/L，通过化学沉淀+电沉积组合工艺可实现99.5%回收纯度，按铜价6万元/吨计算，每回收1吨铜金属可产生约6万元收益。氟离子富集于蚀刻废液，氢氟酸浓度常超过1000mg/L，采用氟化钙沉淀法回收率可达95%以上，生成的氟化钙晶体可用于萤石加工或建材生产。银离子存在于光刻工艺废液，浓度50-500mg/L，回收后经精炼提纯可重新用于工业银浆制造，经济价值最高但废液量相对较少。此外，显影废液中的TMAH经分离纯化后可回用于絮凝剂生产。

回收资源	来源工序	浓度范围	回收纯度	市场价值
铜离子	电镀工艺废水	200-2000 mg/L	99.5%	约6万元/吨
氟离子	蚀刻废液	1000-5000 mg/L	95%+（氟化钙形式）	氟化钙约800-1500元/吨
银离子	光刻工艺废液	50-500 mg/L	99.9%	约50-60万元/吨
TMAH	显影废液	1-5%	可回用于絮凝剂	降低药剂采购成本

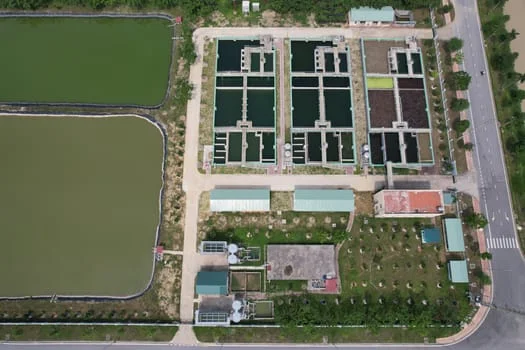

7大集成电路废水资源回收技术路线对比

根据废水特征与回收目标，集成电路废水资源回收可划分为7条技术路线，各路线在适用场景、投资强度、回收效率上存在显著差异。

技术路线	适用场景	回收效率	投资强度	关键参数
化学沉淀法	铜/氟离子高浓度废水	铜回收率85-92%	低	pH控制9-11
离子交换法	低浓度铜/银废水	铜离子可降至0.5mg/L以下	中	树脂容量15-40g/L
膜分离法（RO/UF）	水资源回收	水回收率90-95%	中高	操作压力0.5-1.5MPa
电沉积法	铜离子精炼	铜纯度>99%	中高	电流效率85-95%
厌氧生物处理	高浓度有机废水	COD去除率85-92%	中	有机负荷3-8kgCOD/m³·d
吸附法	微量重金属	吸附容量10-50mg/g	中	穿透点监测
结晶法	氟化钙回收	氟去除率>95%	中	过饱和度控制

化学沉淀法投资最低但药剂成本持续发生，适合铜离子浓度>500mg/L的高浓度废液预处理段。膜分离法回收水资源效率最高，建议采用RO反渗透膜组实现分质回收。电沉积法产出的铜金属纯度最高，适合与化学沉淀法串联形成“先沉淀富集、后电沉积精炼”的二级回收工艺。

典型案例：12英寸晶圆厂废水资源回收系统设计与ROI

某12英寸Fab日均废水处理量9800m³/d，原有水回收率65%。分质收集改造后，系统性部署铜回收、氟化钙回收与水资源回用三大模块。

铜回收系统采用化学沉淀+电沉积二级工艺，处理含铜废水约800m³/d，投资约2800万元，年回收铜金属约200吨，年回收价值约1200万元。氟化钙回收系统处理蚀刻废液约600m³/d，投资约1500万元，年产氟化钙晶体约8000吨，市场价值约960万元。综合水资源回收率从65%提升至87%，新增回收水量约2156m³/d，年节水成本约1800万元。

回收模块	处理量(m³/d)	投资额(万元)	年回收价值(万元)
铜回收系统	800	2800	1200
氟化钙回收	600	1500	960
水资源回用	2156(新增)	2200	1800
系统总投资	9800	6500	3960

系统总投资约6500万元，年综合回收价值约3960万元，静态投资回收期3.6年。考虑到铜价波动与政策补贴，实际回收期可能缩短至3年以内。

集成电路废水资源回收系统选型决策树

选型需基于废水特征、回收目标与经济约束进行匹配决策。

废水特征	浓度范围	推荐技术路线	选型优先级
高浓度铜废水	>500 mg/L	化学沉淀+电沉积	优先（高回收价值）
低浓度铜废水	<500 mg/L	离子交换法	优先（达标排放）
高浓度氟废水	>1000 mg/L	氟化钙结晶法	优先（政策合规）
水资源回用需求	—	RO膜分离	优先（节水目标）
高浓度有机废水	COD>1000mg/L	厌氧+好氧生物	次优先（预处理段）
微量重金属	—	活性炭吸附	补充（深度处理）

铜银氟三大高价值资源提取的技术路径已有成熟工程验证。对于日处理量5000m³/d以上的大型Fab，推荐“预处理分质+化学沉淀+电沉积+RO回用”的四级串连工艺；对于500-2000m³/d的中型Fab，可简化至“离子交换+RO双膜法”的紧凑配置。

常见问题

集成电路废水资源回收系统初始投资多大？

日处理量1000m³/d的系统总投资约2000-4000万元，折合单位投资20000-40000元/m³·d。规模效应显著：日处理量10000m³/d的系统单位投资可降至6000-12000元/m³·d。投资构成中，金属回收系统占35-45%，水资源回用系统占30-40%，土建与配套设施占15-25%。

半导体废水铜离子回收最成熟的技术是哪种？

化学沉淀+电沉积二级组合工艺是当前最成熟的铜离子回收技术路线。化学沉淀段实现铜离子从200-2000mg/L富集至10000mg/L以上的污泥形式，电沉积段将污泥溶解后进行电解，精炼产出99%以上纯度的电解铜板。铜回收率稳定在85-92%，吨铜运行成本约8-15元。

12英寸晶圆厂废水回收率能做到多少？

采用分质收集+组合工艺后，12英寸Fab综合废水回收率可达85-90%。其中，蚀刻废液通过氟化钙结晶法实现95%以上资源化；电镀废水通过铜回收系统实现90%以上金属回收；有机废水经厌氧+MBR膜生物反应器系统处理后，70%可回用于杂用给水。

集成电路废水氟化钙回收工艺有哪些？

主流工艺包括石灰法、氯化钙法与晶种循环法三种。石灰法操作简单但产泥量大；氯化钙法反应速度快，适合高浓度氟废水；晶种循环法通过控制过饱和度实现晶体均匀生长，产出的氟化钙纯度高、粒径均匀，可直接作为工业原料销售。

废水资源回收系统选型要看哪些关键参数？

选型决策需重点考察：目标污染物浓度与波动范围（决定预处理要求）、设计处理量与峰值系数（决定设备规格）、回收产物的质量标准与销售渠道（决定工艺深度）、排放标准与政策补贴力度（影响经济模型）。
