集成电路废水回用率要求与政策背景
集成电路废水回用系统通过"分质收集+分类处理"策略，结合TMF管式膜+RO双膜技术（回用率≥90%，重金属去除率≥99%）、分级除氟工艺（出水氟离子≤5mg/L）、高级氧化（臭氧+芬顿降解光刻胶COD）及晶种法蒸发（能耗降低40%）四大组合工艺，实现废水近零排放与水资源循环利用。典型万吨级项目投资约1800-2500万元，运维成本8-12元/吨，3年可收回额外投资成本。
芯片制造属于重度用水行业，12英寸晶圆厂日耗水量可达万吨级，回用率每提升10%可节水千吨/日。废水分质收集是实现90%+回收率的前提：含氟废水、高浓度COD废水、重金属废水必须分流收集，否则混合处理需投加大量药剂、增加运营成本。
集成电路清洗废水水质特征与分质收集参数
集成电路清洗废水按污染物类型可分为四类，各类水质差异显著，分类收集参数是工艺设计的基础输入数据。
| 废水类型 | 关键污染物 | 浓度范围 | 推荐预处理工艺 |
|---|---|---|---|
| 含氟清洗废水 | 氟离子 | 50-500 mg/L | 化学沉淀+离子交换 |
| CMP研磨废水 | COD、SS、硅微粒 | COD 200-800 mg/L，SS 500-2000 mg/L | 混凝沉淀+过滤 |
| 重金属电镀废水 | 铜、镍、锌离子 | Cu 20-200 mg/L，Ni 10-100 mg/L | TMF管式膜+RO双膜 |
| 光刻胶有机废水 | COD、难降解有机溶剂 | COD 1000-5000 mg/L，B/C比＜0.1 | 高级氧化（臭氧+芬顿） |
含氟清洗废水经化学沉淀+离子交换组合工艺处理后，出水氟离子可稳定控制在≤5mg/L。CMP研磨废水中硅微粒粒径0.1-5μm，需在进入膜系统前通过预处理去除悬浮物，避免膜孔堵塞。重金属电镀废水采用TMF管式膜+RO双膜技术，重金属去除率≥99%。光刻胶有机废水B/C比低于0.1，必须采用高级氧化进行预处理提升可生化性。
如需了解完整的分质收集与回用系统设计思路，可参考5步工艺方案实现90%+回收率的技术解析。

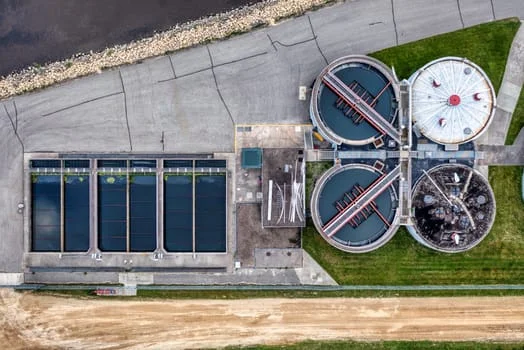

四大核心组合工艺技术参数对比
| 工艺名称 | 适用废水类型 | 核心参数 | 去除效果 | 运行成本 |
|---|---|---|---|---|
| TMF管式膜+RO双膜 | 重金属废水、高COD废水 | 产水率75-85%，膜寿命3-5年 | 重金属去除率≥99% | 2-3元/吨 |
| 分级除氟集成工艺 | 含氟清洗废水 | CaCl2投加量0.8-1.5g/L | 出水氟离子≤5mg/L | 3-5元/吨 |
| 高级氧化+AI智能管控 | 光刻胶有机废水 | 臭氧接触时间15-30min | COD降解率60-80% | 4-6元/吨 |
| 晶种法蒸发零排放 | RO浓水、高盐废水 | 能耗0.25-0.35kWh/吨水 | 水回收率98-99% | 8-12元/吨 |
TMF管式膜采用开放式通道设计，抗颗粒物堵塞能力强于卷式膜，更适合IC废水中高悬浮物（SS 500-2000mg/L）工况，搭配RO可实现90%+回用率。分级除氟工艺通过化学沉淀（CaCl2）去除70%氟，再经离子交换树脂深度处理，总去除率≥99%。高级氧化配合AI动态调参可降低吨水成本18%。晶种法蒸发相较传统多效蒸发，能耗降低40%。
针对半导体清洗废水的特殊处理需求，可参考半导体显影废水处理工艺的专项技术方案。
90%+回收率实现路径：从前处理到终端回用
| 处理阶段 | 核心设备 | 关键技术参数 | 处理效果 |
|---|---|---|---|
| 预处理段 | 格栅+调节池+絮凝沉淀 | PAC投加量30-100mg/L，PAM 1-5mg/L | 去除60-70% SS |
| 膜处理段 | TMF管式膜+RO反渗透 | TMF孔径0.03μm，RO脱盐率≥97% | 截留大分子有机物、重金属离子 |
| 终端回用段 | RO产水系统+蒸发结晶 | RO产水TDS≤50mg/L | 达到电子级用水标准 |
预处理段通过格栅除污+调节池均质+加药絮凝沉淀，去除60-70%SS，为膜系统降低污染负荷。MBR膜生物反应器作为IC废水回用系统的生物处理单元，可进一步降解有机物。膜处理段采用TMF管式膜（孔径0.03μm）截留大分子有机物和胶体，产水进入RO反渗透（脱盐率≥97%）进行深度脱盐。终端回用段RO产水TDS≤50mg/L达到电子级用水标准，可回用于清洗工序，蒸发结晶产出工业盐实现资源化。
RO反渗透装置实现IC废水深度脱盐与回用是终端回用的核心设备。Neterfo极限分离技术通过高效软化和脱硬系统降低膜结垢风险。
万吨级项目投资预算与ROI测算
| 投资分项 | 占比 | 万吨级项目金额（万元） |
|---|---|---|
| 设备采购 | 45-55% | 810-1375 |
| 土建及安装 | 20-25% | 360-625 |
| 调试及运维系统 | 15-20% | 270-500 |
| 其他费用 | 5-10% | 90-250 |
| 项目总投资 | 100% | 1800-2500 |
运维成本估算：药剂费用3-5元/吨、膜更换费用2-3元/吨、能耗1.5-2.5元/吨、人工及其他1-2元/吨，合计8-12元/吨。相较于纯达标排放工艺，回用系统增加投资约30-40%，但通过水费节约+排污费减免，3-4年可收回额外投资成本。
典型案例参考：华东某12英寸晶圆厂日回用300吨、年节水11万吨，按工业水价4.5元/吨计算，年节约水费约49.5万元。如需了解具体项目投资分项，可参考5大废水类型单价与设备投资预算的详细分解。
常见问题
集成电路废水回用率如何计算？达到90%需要哪些工艺组合？
回用率=（回用水量/废水总产生量）×100%，包括直接回用（RO产水）和间接回用（蒸发冷凝水）。目标值≥90%需TMF管式膜+RO双膜组合工艺支撑，两者协同作用确保系统整体回用率达到设计要求。
IC清洗废水含氟量500mg/L怎么处理到5mg/L以下？
推荐化学沉淀（CaCl2）预处理去除70%氟+离子交换树脂深度处理+活性炭吸附三级组合。CaCl2投加量0.8-1.5g/L，将氟离子从500mg/L降至150mg/L左右；离子交换树脂进一步将氟离子降至20-30mg/L；活性炭吸附最终保障出水稳定≤5mg/L。
TMF管式膜和普通卷式RO膜哪个更适合芯片厂废水回用？
TMF管式膜采用开放式通道设计，抗颗粒物堵塞能力强于卷式膜，更适合IC废水中高悬浮物（SS 500-2000mg/L）工况，使用寿命3-5年。普通卷式RO膜适合进水SS＜50mg/L的深度处理场景。
万吨级芯片厂废水回用系统投资需要多少钱？几年能回本？
万吨级IC废水回用系统（处理规模10000m³/d）总投资约1800-2500万元。相较于纯达标排放工艺，回用系统增加投资约30-40%。通过水费节约（年节水11万吨×4.5元/吨≈49.5万元）+排污费减免，3-4年可收回额外投资成本。
废水回用系统的RO浓水如何处理才能实现零排放？
采用晶种法蒸发技术处理RO浓水，能耗较传统多效蒸发降低40%，蒸发结晶产出工业盐（纯度≥95%）实现零液体排放。晶种法通过添加晶种促进盐分结晶，避免器壁结垢问题。
