半导体废水设计方案完整指南:五类废水分质处理与回用攻略

半导体废水设计方案完整指南:五类废水分质处理与回用攻略

晶圆厂废水分类与水质特征解析

半导体废水设计方案需根据晶圆制造过程中产生的含氟废水、CMP废水、研磨切割废水、刻蚀清洗废水、退火冷却废水五类废水的污染物特征进行分质收集。含氟废水F⁻浓度2,000–8,000mg/L,采用石灰沉淀法生成CaF₂沉淀,钙氟摩尔比控制在1.1–1.3;CMP废水含SiO₂颗粒、研磨液,COD 200–1,500mg/L、SS 100–500mg/L,粒径0.1–5μm的SiO₂/Al₂O₃研磨颗粒;研磨切割废水SS 2,000–15,000mg/L、浊度5,000–10,000 NTU,含硅晶圆碎屑和金刚砂颗粒;刻蚀清洗废水中含HNO₃浓度0.5%–5%、HF 0.1%–2%、H₂SO₄ 0.3%–8%,重金属离子浓度50–500mg/L;退火冷却废水TDS 100–300mg/L、水温35–45℃,以热污染为主可直接回用(来源:半导体行业废水特性研究综合数据)。

废水类型主要污染物浓度范围pH范围处理优先级
含氟废水F⁻、HF、HNO₃、NH₄FF⁻ 2,000–8,000 mg/L2–4高(腐蚀性强)
CMP废水SiO₂/Al₂O₃研磨颗粒、CODSS 100–500 mg/L, COD 200–1,500 mg/L3–6高(难沉降颗粒)
研磨切割废水硅晶圆碎屑、金刚砂颗粒SS 2,000–15,000 mg/L, 浊度5,000–10,000 NTU5–7高(高浊度)
刻蚀清洗废水HNO₃、HF、H₂SO₄、重金属离子酸浓度0.5%–8%, 金属50–500 mg/L1–3极高(重金属)
退火冷却废水TDS、热量TDS 100–300 mg/L, 水温35–45℃6–8低(可直回用)

五类废水分质收集系统设计要点

分质收集是从源头降低废水处理难度的关键设计环节。含氟废水独立管道收集,材质选用CPVC或PVDF以耐HF腐蚀,设计流速控制在0.8–1.2m/s防止CaF₂沉积结垢,管径根据流量计算确定但最小不低于DN80。管道系统每50m设置冲洗点,定期用纯水冲洗防止F⁻结垢残留(来源:工程设计规范综合数据)。

CMP废水管道末端设自动喷淋清洗装置,防止研磨液在管道内壁附着固化,推荐管径DN150并在低点设置排空管。研磨切割工段设置重力沉砂池,停留时间不低于30min,收集粗颗粒固形物定期清理,池底设锥形排泥斗便于机械清渣。

刻蚀清洗工段废水分酸性/碱性两路独立收集,酸性废水管路采用FRP材质,碱性采用HDPE材质,管道设计流速同样为0.8–1.2m/s,交叉点设置止回阀防止液体倒流混合。退火冷却水单独设计循环管路系统,与生产废水分离,回用率设计目标不低于80%。

核心处理工艺组合与技术参数对比

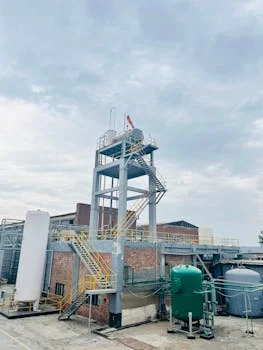

半导体废水设计方案 - 核心处理工艺组合与技术参数对比
半导体废水设计方案 - 核心处理工艺组合与技术参数对比

含氟废水推荐石灰沉淀法+二级钙盐深度处理工艺。Ca(OH)₂投加量150–250kg/吨废水,CaF₂沉淀效率85%–92%,出水F⁻可降至15mg/L以下;二级钙盐(氯化钙)深度处理可进一步将F⁻降至8mg/L以下,满足GB 21900–2008《电子工业水污染物排放标准》要求。该工艺石灰消耗量大,但药剂成本低,适合高浓度含氟废水处理场景(来源:含氟废水处理工程实践数据)。

CMP废水处理采用絮凝沉淀+陶瓷超滤膜组合工艺。PAC投加量150–300mg/L、PAM投加量3–8mg/L,反应时间15–20min,SS去除率不低于90%。陶瓷超滤膜(如CM-151型)孔径0.05μm,可耐受进水浊度10,000 NTU,产水率85%–92%,出水SS小于1mg/L。后续进入MBR膜生物反应器,出水COD≤50mg/L、SS≈0,实现稳定达标排放。

研磨切割废水先经高密度沉淀处理,高效斜管沉淀池,表面负荷20–40m³/(m²·h),SS从10,000 NTU可降至低于50 NTU;后续陶瓷超滤膜进一步截留细小颗粒,回收率90%以上。该工艺对高浊度进水适应性强,维护简便。

重金属刻蚀废水通过pH调节至8.5–9.5后,采用重金属捕集剂(如EDTMPA系列)投加50–150mg/L,Cu去除率99.5%,Ti去除率98%。重金属捕集剂与金属离子形成稳定螯合物,防止沉淀物再溶解。

废水类型推荐工艺组合关键参数预期出水指标适用场景
含氟废水石灰沉淀+二级钙盐Ca(OH)₂ 150–250kg/吨, 钙氟比1.1–1.3F⁻≤15mg/L(深度≤8mg/L)刻蚀后清洗废水
CMP废水絮凝+陶瓷超滤+MBRPAC 150–300mg/L, PAM 3–8mg/LSS铜/钨CMP工段
研磨切割废水高效沉淀+陶瓷超滤表面负荷15–20m³/(m²·h)SS切割研磨工段
重金属刻蚀废水pH调节+重金属捕集pH 8.5–9.5, EDTMPA 50–150mg/LCu去除率99.5%, Ti去除率98%刻蚀清洗工段
退火冷却废水直接回用或冷却TDS≤300mg/L退火冷却工段

末端回用系统与零排放技术路线

末端回用是实现废水高价值利用的核心环节。纳诺斯通案例数据显示,陶瓷超滤+反渗透组合系统水回用率超过90%,北美半导体制造商通过该方案年节省运营成本约80万美元(约580万人民币)。该系统通过纳诺斯通CM-151陶瓷超滤膜预处理,有效去除悬浮固体和磨蚀性颗粒,保护后续反渗透膜,延长系统寿命。

Gradiant案例数据显示,采用Bio-Infinity(MBBR+厌氧流化床)组合SCE(流化床结晶)工艺,处理量35,000m³/d的半导体废水站实现57%回收率(约20,000m³/d回用水)。该系统在台湾科技园区成功运行,2021年试车,2022年全面投产,为全球最大半导体制造商之一提供废水处理和回用解决方案(来源:Gradiant官方案例数据)。

NXP案例数据表明,2025年其废水回收利用率达到61%,较2024年提升6个百分点,提前超过2027年60%的中期目标。得州奥斯汀和橡树山两个工厂因废水预处理卓越管理,连续第11年获得奥斯汀市“废水预处理卓越奖”(来源:NXP官方网站2025年水资源报告)。

反渗透设备,产水率可达95%,进水压力1.5–2.5MPa,回收率65%–75%,浓水含盐量50,000–80,000mg/L需蒸发结晶处理。MVR机械蒸汽再压缩蒸发结晶系统运行成本0.15–0.25元/吨水,适用于高盐浓水零排放场景,是实现废水完全回用的最终保障。

设计规模确定与投资估算框架

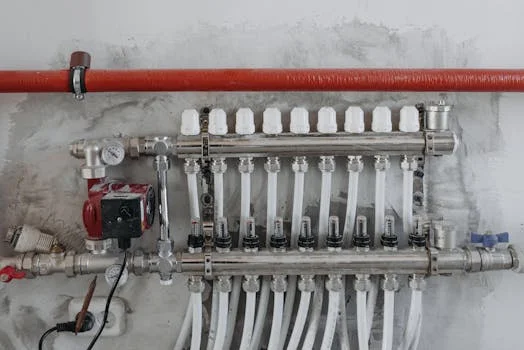

半导体废水设计方案 - 设计规模确定与投资估算框架
半导体废水设计方案 - 设计规模确定与投资估算框架

晶圆厂废水站设计规模计算需基于晶圆产能。8英寸晶圆产能每万片/月产生废水量800–1,200m³,12英寸产能每万片/月产生1,500–2,500m³。以月产4万片12英寸晶圆为例,废水站设计规模约6,000–10,000m³/月,即200–330m³/d(来源:晶圆厂公用工程设计规范综合数据)。

分质处理规模分配比例建议:含氟废水占总量15%–25%,CMP废水30%–40%,研磨废水10%–15%,刻蚀清洗废水20%–30%。该比例可根据具体工艺配方调整,但需保证各股废水独立收集管路设计余量不低于20%。

处理系统规模划分投资参考区间单位投资(元/m³)备注
MBR系统(含土建)100m³/d45–60万元4,500–6,000含生化池、膜组件、电控
200m³/d80–110万元4,000–5,500
500m³/d180–250万元3,600–5,000
含氟废水处理系统50m³/d石灰沉淀25–35万元5,000–7,000二级钙盐深度处理增加15–20万元
100m³/d石灰沉淀45–65万元4,500–6,500
陶瓷超滤预处理系统50–100m³/d40–70万元5,000–8,000寿命8–12年(传统有机膜2–3年)

常见问题

半导体废水中含氟和重金属同时存在时,应先除氟还是先除重金属?

推荐先除氟后除重金属。采用石灰沉淀法将F⁻浓度降至100mg/L以下,再进行pH调节和重金属捕集处理。若先进行重金属捕集,CaF₂会包裹金属氢氧化物沉淀颗粒,形成致密钝化层,导致重金属去除效率下降30%–50%(来源:含氟重金属复合废水处理工程经验数据)。

CMP废水中的纳米级研磨颗粒如何有效截留?

传统砂滤难以截留小于5μm的颗粒,需采用陶瓷超滤膜(如CM-151型)。该膜孔径0.05μm,进水浊度容忍度达10,000 NTU,出水SS小于1mg/L。相比有机超滤膜,陶瓷膜耐酸碱腐蚀、使用寿命8–12年,综合运行成本更低。

半导体废水处理系统的回收率能做到多高?有哪些成功案例可以参考?

综合回收率取决于废水分类质量和末端处理工艺。纳诺斯通案例显示陶瓷超滤+RO组合系统回收率可达90%以上;Gradiant案例35,000m³/d系统回收率57%;NXP 2025年实际回收率达到61%,取水量较2024年下降10%。分质收集越彻底、末端回用工艺越完善,回收率越高。详细工艺配置可参考MBR+RO组合工艺配置与成本分析

晶圆厂废水处理站需要哪些资质审批?排放执行什么标准?

需编制环境影响评价报告表或报告书,取得排污许可证;含重金属污泥属于危险废物,需与有危废处置资质单位签订处置合同。排放标准执行GB 21900–2008《电子工业水污染物排放标准》,部分省份执行更严格的地方标准,如DB34/4294标准下的设备选型与工艺全解

新建晶圆厂废水处理系统如何选择总包方?

重点考察三个维度:同类半导体项目业绩(要求提供验收报告和第三方检测数据)、核心设备自产能力(如MBR膜组件、陶瓷膜、蒸发结晶设备)、运营托管服务能力。全系统集成供应商优于拼盘式采购,可确保工艺衔接顺畅、调试周期短、售后服务责任明确。建议在招标阶段要求总包方提供工艺流程PID图和主要设备品牌清单。
