半导体废水处理工程：300mm晶圆厂五大废水分类处理与工艺选型指南

300mm晶圆厂废水处理困境：万吨日产废水量背后的水质复杂性

半导体废水处理工程是针对晶圆制造厂生产过程中产生的含重金属废水、含氟废水、CMP研磨废水、清洗废水及有机废水进行收集、处理并实现达标排放或回用的系统工程。以300mm晶圆厂为例，日产废水量可达9800m³，需按污染物类别分类收集后经提升泵站输送至污水处理站（来源：ResearchGate，300mm芯片半导体厂废水处理工程分析）。废水中普遍含有铬、铜、镍、镉、锌、铅、汞等重金属离子，浓度范围因工艺段不同从10mg/L到500mg/L不等（来源：依斯倍竞品页面，2025）。晶圆研磨CMP工艺产生的废水中含络合物（如氰化物、PBTC）和有机氮化合物（如吡唑），这类物质生物降解性极差，需经UV高级氧化破络合后才能进入生化处理单元（来源：Enviolet UV-AOP技术页面）。半导体废水整体呈现可生化性差、C/N比低的特点，直接采用生物法处理效率不足40%，需采用分质收集、分类处理的工程策略（来源：行业分析论文，2024）。

半导体行业五类废水水质特征与分类收集要求

晶圆厂产生的半导体废水按污染物性质可分为五类，各类水质特征差异显著，分类收集是后续稳定处理的前提。工程实践中通常在车间内设置分类收集槽，经独立管道输送至处理站对应处理单元，避免混合后增加处理难度。以下为五类废水的典型水质参数及主要污染物信息。

废水类型	主要污染物	浓度范围	处理难点
含铜废水	铜离子（Cu²⁺）	50–300 mg/L，pH 2–5	需先破络合再沉淀
含氟废水	氟离子（F⁻）	200–2000 mg/L	钙盐沉淀法可去除至≤10mg/L（来源：DB 34/4294）
CMP研磨废水	SS、COD、研磨颗粒	SS 200–800 mg/L，COD 300–1500 mg/L	含SiO₂/CeO₂研磨颗粒和高硬度
有机废水	COD、有机溶剂、光刻胶残留	COD 500–3000 mg/L，B/C比＜0.1	生物降解性极差，AOP预处理必要
重金属混合废水	镍、铬、锌等多金属离子	总金属浓度100–800 mg/L	化学沉淀+过滤组合去除率可达95%以上

建议在设计阶段即确定含铜/含镍/含氟/有机/综合五路独立收集系统，详细水质参数可参考半导体含氟废水处理工艺的技术对比分析。晶圆厂按此分类收集后，各股废水进入对应预处理单元，可有效降低后续处理负荷并提高系统抗冲击能力。

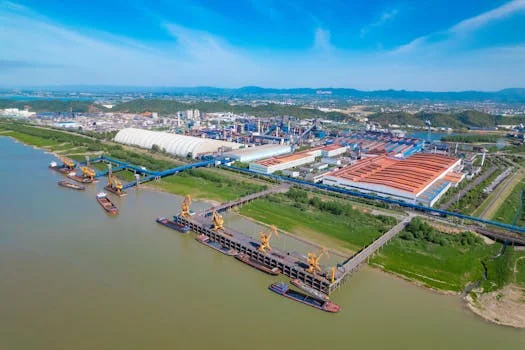

半导体废水处理核心工艺对比：UV-AOP、MBR与RO的适用场景

半导体废水处理的核心工艺组合为“高级氧化破络合+膜生物反应器+反渗透深度处理”。针对不同水质特征，三类核心工艺在去除效率、适用场景和运行成本上存在显著差异，以下参数对比表可供工程选型参考。

工艺单元	核心功能	关键参数	适用场景
UV高级氧化（AOP）	破坏氰化物、PBTC等络合物结构	波长185–254nm，络合物分解率≥90%（来源：Enviolet技术参数）	含络合态重金属废水预处理
MBR膜生物反应器	泥水分离+有机物降解	出水COD≤50mg/L，达GB 18918–2002一级A标准，SS近乎为零，SRT 20–30天	有机废水、生化段固液分离
反渗透RO	深度脱盐与重金属截留	脱盐率≥97%，产水率75–85%，重金属截留率＞99%（来源：行业通用参数）	回用水深度处理、零排放系统

组合工艺推荐路径为：含重金属废水经化学沉淀+过滤预处理 → UV-AOP破络合 → MBR生化处理 → RO深度处理，全流程重金属总去除率可达98%以上。UV-AOP的核心优势在于不像沉淀和蒸发工艺产生大量含重金属污泥或浓水等二次污染物（来源：Enviolet技术说明）。MBR膜生物反应器用于半导体废水生化处理时，PVDF平板膜组件可有效截留微生物，出水水质稳定满足排放或回用要求。针对不同废水的工艺选型，可进一步查阅半导体废水处理设备选型指南中的详细对比分析。

半导体废水处理工程设计参数与系统配置要点

工程设计阶段需根据废水水量和水质特征确定各处理单元的工艺参数，直接影响系统能否稳定达标运行。以下为各核心单元的设计参数推荐值及关键配置要点。

处理单元	设计参数	推荐配置
预处理系统	调节池HRT≥8h	提升泵采用316L不锈钢耐腐蚀材质，pH调节范围2–12
化学沉淀单元	搅拌梯度G=300–500s⁻¹，沉降速度20–40m/h	PAM/PAC混凝沉淀，配合斜板沉淀池（来源：依斯倍高效沉淀池技术参数）
MBR系统	通量15–25L/(m²·h)，MLSS 8000–12000 mg/L	PVDF平板膜组件，清洗周期7–15天（来源：中晟MBR膜生物反应器产品参数）
RO系统	操作压力1.0–1.5MPa，回收率75–80%	浓水含盐量50000–80000mg/L需进入零排放蒸发系统
电气自控	PLC+SCADA控制	在线监测pH、ORP、流量、COD、重金属及电导率

系统装机功率估算方面，处理量1000m³/d的半导体废水处理站装机功率约150–250kW，运行电耗0.8–1.5kWh/m³（行业经验值）。MBR膜生物反应器在半导体废水处理工程中承担有机物降解和泥水分离双重功能，其膜组件选型直接影响运行稳定性和出水水质。RO反渗透系统用于半导体废水深度脱盐回用时，需确保进水硬度经预处理降至合理范围以延长膜寿命。

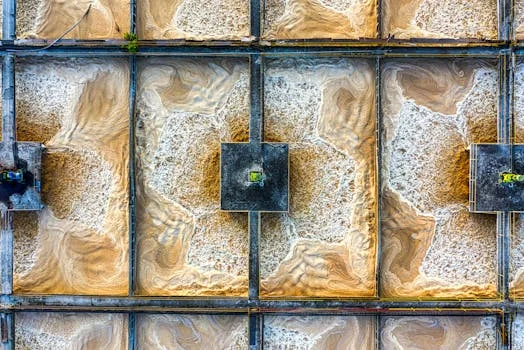

半导体废水处理EPC工程成本分析与选型决策框架

EPC总包模式下，半导体废水处理工程的成本构成和选型逻辑是采购决策者最关注的核心信息。以下从成本构成、投资估算和选型决策树三个维度提供量化参考依据。

成本构成	占比	说明
设备采购	40–50%	MBR膜组件、UV反应器、RO膜堆占主要部分
土建及管道	20–25%	调节池、沉淀池、车间厂房及管网
安装调试	10–15%	设备安装、管道连接、单机调试
电气自控	10–15%	PLC系统、在线仪表、电缆桥架

处理量1000m³/d的半导体废水处理站，EPC总投资区间约280–450万元（依据行业工程经验估算，含达标排放方案）。含RO深度处理的零排放方案（回收率≥75%）较达标排放方案增加投资约35–50%，但可节约新鲜用水成本约6–12元/m³，按年运行300天计算，年节约水费约18–36万元。运行成本方面，药剂费0.3–0.8元/m³、电费0.8–1.5元/m³、膜更换费0.2–0.5元/m³（按3年更换周期摊销），合计运行成本1.3–2.8元/m³。

选型决策树：排放标准（达标排放/回用）→ 废水量级（＜500m³/d / 500–2000m³/d / ＞2000m³/d）→ 水质特征（重金属为主 / 有机为主 / 混合型）→ 确定预处理+主处理工艺组合。详细的地方标准合规要求可参考DB34/4294标准下半导体废水达标排放的设备选型与工艺全解。

半导体废水达标排放标准与合规要点

半导体废水处理工程设计必须满足国家和地方排放标准的双重约束，否则环评批复无法通过验收。以下为主要执行标准的关键限值要求。

标准名称	适用范围	关键限值
GB 18918–2002	城镇污水处理厂污染物排放一级A	COD≤50mg/L，氨氮≤5mg/L，总磷≤0.5mg/L
DB 34/4294	安徽省半导体行业地方标准	氟化物≤8mg/L
GB 38457–2019	工业污染物排放与控制	重金属排放要求
GB/T 19923–2005	城市污水再生利用工业用水	RO产水电导率≤500μS/cm可用于清洗工序回用

环评批复中通常要求重金属总铬≤0.1mg/L、六价铬≤0.05mg/L、镍≤0.05mg/L，工程设计时需在计算负荷基础上留有1.2–1.5倍安全余量，确保水质波动时仍能稳定达标。半导体废水处理方案设计需同时满足排放标准和回用水质标准的双重要求，详见半导体废水排放标准合规指南。

常见问题

半导体废水处理工程EPC总包多少钱一吨？

处理量1000m³/d规模的半导体废水处理站，EPC总投资约280–450万元，折合单位投资成本2800–4500元/m³/d。运行成本1.3–2.8元/m³，其中药剂费、电费和膜更换费各占约30%、50%和20%。含RO零排放系统的方案较达标排放方案投资增加35–50%，但可同步实现水资源回用，综合效益更高。

300mm晶圆厂废水处理量那么大，工艺怎么设计？

300mm晶圆厂日产废水量可达9800m³，工艺设计需采用分质收集+分质处理的策略：五路独立收集系统分别收集含铜/含镍/含氟/有机/综合废水，各路经预处理去除悬浮物和硬度后进入MBR生化系统，出水经RO深度处理实现达标排放或回用。核心处理单元采用“UV-AOP破络合+MBR+RO”组合工艺，全流程重金属总去除率可达98%以上。

半导体CMP研磨废水为什么难处理，和普通工业废水有什么区别？

CMP研磨废水中含有SiO₂、CeO₂等研磨颗粒（SS 200–800mg/L）、高浓度COD（300–1500mg/L）以及PAC和有机助剂形成的稳定络合物，生物降解性极差。普通工业废水（如电镀废水、食品废水）可通过生物法直接处理，而CMP废水需先经物化预处理（pH调节+絮凝沉淀）去除大部分SS和硬度后才能进入生化段，否则会导致生化系统污泥活性急剧下降。

UV-AOP和芬顿氧化哪个更适合处理半导体含氰废水？

UV-AOP对氰化物、PBTC等特定络合物的分解效率优于芬顿氧化（来源：Enviolet技术数据），且反应过程中不产生含铁污泥，二次污染风险低。芬顿氧化对有机物（COD）的综合去除效果好、药剂成本低，适用于有机废水预处理段。实际工程中常将两者作为互补工艺组合使用：UV-AOP处理含络合态重金属的股水，芬顿氧化处理高浓度有机废水股水，兼顾处理效果和经济性。

半导体封装厂和晶圆厂的废水处理方案有什么不同？

封装测试厂废水量通常在100–500m³/d，主要污染物为含银、含铜的镀液清洗水和少量有机溶剂，无需CMP研磨废水处理单元，工艺路线可简化为“格栅沉砂+化学沉淀+过滤+消毒”，EPC投资较晶圆厂降低40–60%。晶圆厂则需配置完整的分质收集系统、UV-AOP反应器、MBR膜系统和RO深度处理装置以应对高浓度重金属、络合物和有机废水，处理难度和投资规模均显著高于封装测试厂。
